Лариса Малинина - Основы информатики - Учебник для вузов

– Щелчком войдите в режим редактирования диаграммы.

– В меню Диаграмма выберите команду Параметры диаграммы.

– На вкладке Подписи данных установите переключатель в положение Название категории и процент. Рядом с каждым сектором на диаграмме, кроме названия округа, появится числовое значение – процент работающих от общего числа работающих по Москве.

– Щелкните непосредственно по кругу диаграммы, чтобы появились квадратные метки на каждом секторе.

– В меню Диаграмма выберите команду Объемный вид и поверните диаграмму таким образом, чтобы подписи располагались наиболее оптимально.

– В процессе работы расположите диалоговое окно «Форматирование объемного вида» таким образом, чтобы диаграмма была видна. Пользуйтесь кнопкой Применить диалогового окна для отображения в документе результата поворота. Выбрав окончательный вариант поворота, нажмите кнопку ОК.

– Так же можно выбрать и угол наклона диаграммы.

– Щелкните непосредственно по кругу диаграммы, чтобы появились квадратные метки на каждом секторе.

– Удерживая нажатой клавишу мыши, перетащите любой сектор от центра в необходимое положение.

– Для того чтобы вновь свести сектора вместе, удерживая нажатой клавишу мыши, перетащите любой сектор в центр. Снимите выделение, щелкнув мышью в области диаграммы, но за пределами круга.

– Вновь щелкните по кругу диаграммы, чтобы появились квадратные метки на каждом секторе.

– Еще раз щелкните, только теперь по сектору вашего округа: квадратные метки появятся только на этом секторе.

– Удерживая нажатой клавишу мыши, перетащите этот сектор от центра в необходимое положение. Он будет вынесен из круга.

– Верните вынесенный сектор в исходное положение.

– Выделите только один сектор.

– Дважды щелкните по выделенному сектору или в меню Формат выберите команду Выделенный элемент данных. Появится окно диалога «Форматирование элемента данных».

– На вкладке Вид выберите цвет или даже узор для выделенного сектора. Проследите, чтобы выбранный цвет не использовался для других секторов диаграммы. Можете воспользоваться кнопкой Способы заливки для градиентной заливки или текстуры.

– Для подписей данных диаграммы можно выбрать другой шрифт. Щелкните по любой из меток – и выделятся все.

– В меню Формат выберите команду Выделенные подписи данных. Появится окно диалога «Формат подписей данных». Просмотрите, какие возможности предоставляются на каждой из вкладок:

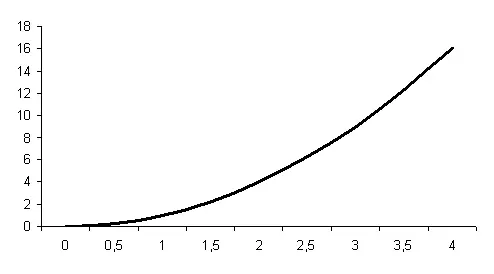

– Воспользовавшись Мастером функций, составьте таблицу значений функции у=х2 для значений аргумента от 0 до 4 с шагом 0,5. Для заполнения ряда абсцисс примените маркер заполнения. Подберите ширину столбцов.

– Введите формулу и вычислите значения функции.

– Выделите только значения функции (у), в противном случае у вас получатся два графика (по данным первой строки – график линейной функции, по данным второй строки – график квадратичной функции).

– Запустите Мастер диаграмм и выберите тип диаграммы – график.

– Постройте график, следуя указаниям Мастера диаграмм.

– Щелчком вне области диаграммы перейдите в режим таблицы. К исходной таблице добавьте новый ряд данных для значений функции у=х3.

– Сравните построенную диаграмму с образцом.

На предприятии работники имеют следующие оклады: начальник отдела – 1000 руб., инженер 1кат. – 860 руб., инженер – 687 руб., техник – 315 руб., лаборант – 224 руб. Предприятие имеет два филиала: в средней полосе и в условиях крайнего севера. Все работники получают надбавку 10 % от оклада за вредный характер работы, 25 % – от оклада ежемесячной премии. Со всех работников удерживают 20 % подоходный налог, 3 % профсоюзный взнос и 1 % в пенсионный фонд. Работники филиала, расположенного в средней полосе, получают 15 % районного коэффициента, работники филиала, расположенного в районе крайнего севера, имеют 70 % районный коэффициент и 50 % северной надбавки от начислений.
