Рис. 10.6. Диаграмма компонент

Диаграммы размещения показывают физическое расположение различных компонент системы в сети. В нашем примере система ATM состоит из большого количества подсистем, выполняемых на отдельных физических устройствах или узлах. Диаграмма размещения для системы ATM представлена на рис. 10.7.

Из данной диаграммы можно узнать о физическом размещении системы. Клиентские программы ATM будут работать в нескольких местах на различных сайтах. Через закрытые сети будет осуществляться сообщение клиентов с региональным сервером ATM. На нем будет работать программное обеспечение сервера ATM. В свою очередь, посредством локальной сети региональный сервер будет взаимодействовать с сервером банковской базы данных, работающим под управлением Oracle. Наконец, с региональным сервером ATM соединен принтер.

Итак, данная диаграмма показывает физическое расположение системы. Например, наша система ATM соответствует трехуровневой архитектуре, когда на первом уровне размещается база данных, на втором — региональный сервер, а на третьем — клиент.

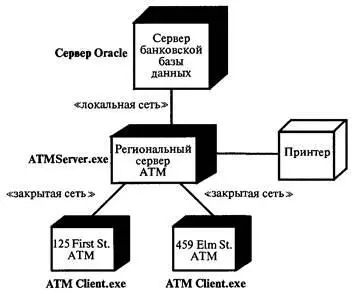

10.7. Диаграмма размещения

Диаграмма размещения используется менеджером проекта, пользователями, архитектором системы и эксплуатационным персоналом для выяснения физического размещения системы и расположения ее отдельных подсистем. Менеджер проекта объяснит пользователям, как будет выглядеть готовый продукт. Эксплуатационный персонал сможет планировать работу по установке системы.

Программное обеспечение может быть создано разными способами. Существует несколько различных типов процесса разработки, которые могут быть использованы в проекте: от "водопада" до объектно-ориентированного подхода. У каждого есть свои преимущества и недостатки. Здесь не указывается, какой именно процесс проектирования необходимо применять разработчикам в своей работе, а представляем лишь краткое описание процесса, связанного с визуальным моделированием.

Долгое время программное обеспечение разрабатывали, следуя так называемой модели "водопада". В соответствии с ней необходимо было сначала проанализировать требования к будущей системе, спроектировать, создать и протестировать систему, а затем установить ее у пользователей. Как видно из названия, движение в обратную сторону по этой цепочке было невозможно — вода не потечет вверх. Данный метод был официальной методологией, применявшейся в тысячах проектов, но в чистом виде, как его принято понимать, он не использовался ни разу. Одним из главных недостатков модели "водопада" является невозможность возврата назад на пройденные этапы. В начале проекта, следующего такой модели, перед разработчиками стоит обескураживающая задача — полностью определить все требования к системе. Для этого необходимо тщательно и всесторонне обсудить с пользователями и исследовать бизнес-процессы. Пользователи должны согласиться со всем тем, что выясняется в ходе такого обследования, хотя они могут до конца и не ознакамливаться с его результатами. Таким способом на стадии анализа при некотором везении удается собрать около 80 % требований к системе.

Затем начинается этап проектирования. Необходимо сесть и определить архитектуру будущей системы. Мы выясняем, где будут установлены программы и какая аппаратура нужна для достижения приемлемой производительности. На данном этапе могут обнаружиться новые проблемы, их необходимо опять обсуждать с пользователями, что выразится в появлении новых требований к системе. Итак, приходится возвращаться к анализу.

После нескольких таких кругов, наконец, наступает этап написания программного кода. На этом этапе обнаруживается, что некоторые из принятых ранее решений невозможно осуществить. Приходится возвращаться к проектированию и пересматривать эти решения. После завершения кодирования наступает этап тестирования, на котором выясняется, что требования не были достаточно детализированы и их реализация некорректна. Нужно возвращаться назад, на этап анализа, и пересматривать эти требования.
