Диаграммы состояний предназначены для моделирования различных состояний, в которых может находиться объект. В то время как диаграмма классов показывает статическую картину классов и их связей, диаграммы состояний применяются при описании динамики поведения системы.

Диаграммы состояний отображают поведение объекта. Так, банковский счет может иметь несколько различных состояний. Он может быть открыт, закрыт или может быть превышен кредит по нему. Поведение счета меняется в зависимости от состояния, в котором он находится. На диаграмме состояний показывают именно эту информацию. На рис. 10.5 приведен пример диаграммы состояний для банковского счета.

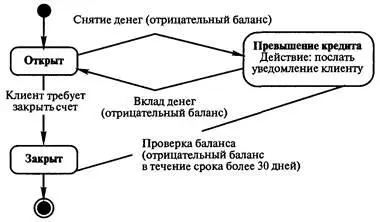

Рис. 10.5. Диаграмма состояний для класса Account

На данной диаграмме показаны возможные состояния счета, а также процесс перехода счета из одного состояния в другое. Например, если клиент требует закрыть открытый счет, последний переходит в состояние "Закрыт". Требование клиента называется событием, именно события вызывают переход из одного состояния в другое.

Когда клиент снимает деньги с открытого счета, счет может перейти в состояние "Превышение кредита". Это происходит, только если баланс по счету меньше нуля, что отражено условием [отрицательный баланс] на нашей диаграмме. Заключенное в квадратные скобки условие определяет, когда может или не может произойти переход из одного состояния в другое.

На диаграмме имеются два специальных состояния — начальное и конечное. Начальное состояние выделяется черной точкой: оно соответствует состоянию объекта в момент его создания. Конечное состояние обозначается черной точкой в белом кружке: оно соответствует состоянию объекта непосредственно перед его уничтожением. На диаграмме состояний может быть одно и только одно начальное состояние. В то же время может быть столько конечных состояний, сколько вам нужно или их может не быть вообще.

Когда объект находится в каком-то конкретном состоянии, могут выполняться те или иные процессы. В нашем примере при превышении кредита клиенту посылается соответствующее сообщение. Процессы, происходящие, когда объект находится в определенном состоянии, называются действиями.

Диаграммы состояний не нужно создавать для каждого класса, они применяются только в очень сложных случаях. Если объект класса может существовать в нескольких состояниях и в каждом из них ведет себя по-разному, для него, вероятно, потребуется такая диаграмма. Однако во многих проектах они вообще не используются. Если же диаграммы состояний все-таки были построены, разработчики могут применять их при создании классов.

Диаграммы состояний необходимы в основном для документирования.

Диаграммы компонент показывают, как выглядит модель на физическом уровне. На ней изображаются компоненты программного обеспечения вашей системы и связи между ними. При этом выделяют два типа компонент: исполняемые компоненты и библиотеки кода.

На рис. 10.6 изображена одна из диаграмм компонент для системы ATM. На этой диаграмме показаны компоненты клиента системы ATM. В данном случае команда разработчиков решила строить систему с помощью языка C++. У каждого класса имеется свой собственный заголовочный файл и файл с расширением. СРР, так что каждый класс преобразуется в свои собственные компоненты на диаграмме. Выделенная темная компонента называется спецификацией пакета и соответствует файлу тела класса ATM на языке C++ (файл с расширением. СРР). Невыделенная компонента также называется спецификацией пакета, но соответствует заголовочному файлу класса языка C++ (файл с расширением. Н). Компонента АТМ. ехе является спецификацией задачи и представляет поток обработки информации. В данном случае поток обработки — это исполняемая программа.

Компоненты соединены штриховой линией, отображающей зависимости между ними. У системы может быть несколько диаграмм компонент в зависимости от числа подсистем или исполняемых файлов. Каждая подсистема является пакетом компонент.

Диаграммы компонент применяются теми участниками проекта, кто отвечает за компиляцию системы. Диаграмма компонент дает представление о том, в каком порядке надо компилировать компоненты, а также какие исполняемые компоненты будут созданы системой. Диаграмма показывает соответствие классов реализованным компонентам. Итак, она нужна там, где начинается генерация кода.
