Итак, данная диаграмма последовательности иллюстрирует последовательность действий, реализующих вариант использования "Снять деньги со счета" на конкретном примере снятия клиентом Джо $20. Глядя на эту диаграмму, пользователи знакомятся со спецификой своей работы. Аналитики видят последовательность (поток) действий, разработчики — объекты, которые надо создать, и их операции. Специалисты по контролю качества поймут детали процесса и смогут разработать тесты для их проверки. Таким образом, диаграммы последовательности полезны всем участникам проекта.

Кооперативные диаграммы отражают ту же самую информацию, что и диаграммы последовательности. Однако дела, ют они это по-другому и с другими целями. Показанная на рис. 10.2 диаграмма последовательности представлена на рис. 10.3 в виде кооперативной диаграммы.

Как и раньше, объекты изображены в виде прямоугольников, а действующие лица в виде фигур. Если диаграмма последовательности показывает взаимодействие между действующими лицами и объектами во времени, то на кооперативной диаграмме связь со временем отсутствует. Так, можно видеть, что устройство для чтения карточки выдает "счету Джо" инструкцию открыться, а "счет Джо" заставляет это устройство вернуть карточку владельцу. Непосредственно взаимодействующие объекты соединены линиями. Если, например, устройство для чтения карточки общается непосредственно с экраном ATM, между ними следует провести линию. Отсутствие линии означает, что непосредственное сообщение между объектами отсутствует.

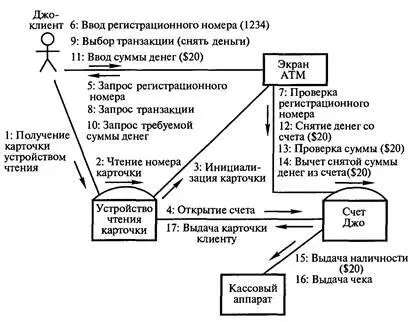

Рис. 10.3. Кооперативная диаграмма, описывающая процесс снятия денег со счета

Итак, на кооперативной диаграмме отображается та же информация, что и на диаграмме последовательности, но нужна она для других целей. Специалисты по контролю качества и архитекторы системы смогут понять распределение процессов между объектами. Допустим, что какая-то кооперативная диаграмма напоминает звезду, где несколько объектов связаны с одним центральным объектом. Архитектор системы может сделать вывод, что система слишком сильно зависит от центрального объекта, и необходимо перепроектировать ее для более равномерного распределения процессов. На диаграмме последовательности такой тип взаимодействия было бы трудно увидеть.

Диаграммы классов отражают взаимодействие между классами системы. Например, "счет Джо" — это объект. Типом такого объекта можно считать счет вообще, т. е. "Счет" — это класс. Классы содержат данные и поведение (действия), влияющее на эти данные. Так, класс Счет содержит идентификационный номер клиента и проверяющие его действия. На диаграмме классов класс создается для каждого типа объектов из диаграмм последовательности или Кооперативных диаграмм. Диаграмма классов для варианта использования "Снять деньги" показана на рис. 10.4.

На диаграмме показаны связи между классами, реализующими вариант использования "Снять деньги". В этом процессе задействованы четыре класса: Card Reader (устройство для чтения карточек), Account (счет), ATM (экран ATM) и Cash Dispenser (кассовый аппарат). Каждый класс на диаграмме классов изображается в виде прямоугольника, разделенного на три части. В первой части указывается имя класса, во второй — его атрибуты. Атрибут — это некоторая информация, характеризующая класс. Например, класс Account (счет) имеет три атрибута: Account Number (номер счета), PIN (идентификационный номер) и Balance (баланс). В последней части содержатся операции класса, отражающие его поведение (действия, выполняемые классом). Связывающие классы линии показывают взаимодействие между классами.

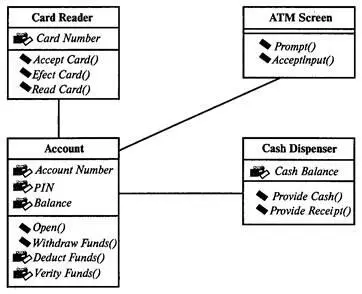

Рис. 10.4. Диаграмма классов

Разработчики используют диаграммы классов для реального создания классов. Такие инструменты, как Rose, генерируют основу кода классов, которую программисты заполняют деталями на выбранном ими языке. С помощью этих диаграмм аналитики могут показать детали системы, а архитекторы — понять ее проект. Если, например, какой-либо класс несет слишком большую функциональную нагрузку, это будет видно на диаграмме классов, и архитектор сможет перераспределить ее между другими классами. С помощью диаграммы можно также выявить случаи, когда между сообщающимися классами не определено никаких связей. Диаграммы классов следует создавать, чтобы показать взаимодействующие классы в каждом варианте использования. Можно строить также более общие диаграммы, охватывающие все системы или подсистемы.
