Оптико-механический лазерный блок состоит из оптической головки и системы ее перемещения. В оптической головке расположены лазер, система линз и приемник отраженного сигнала. Основой системы перемещения головки является высокоточный двигатель, позволяющий перемещать оптическую головку точно над информационной дорожкой диска. Электронный блок обеспечивает совместную работу всех устройств дисковода, распознает команды компьютера и передает полученную информацию с диска.

В дисководах компакт-дисков применяются два основных способа вращения компакт-дисков вокруг своей оси и соответственно считывания и записи информации: с постоянной угловой скоростью и с постоянной линейной скоростью. Первый метод называется CAV (Constant Angular Velocity – постоянная угловая скорость), второй – CLV (Constant Linear Velocity – постоянная линейная скорость).

Первый способ обеспечивает постоянную угловую скорость вращения диска на всем пути лазерного луча. При этом, если не предпринимать определенных мер, скорость чтения (записи) данных в процессе продвижения лазерной головки над поверхностью компакт-диска от центра диска к краю диска будет изменяться от минимальной скорости до максимальной, поскольку линейная скорость вращения точки на краю диска будет больше, чем внутри. В физике соотношение между линейной и угловой скоростью вращения точки вокруг своей оси определяется соотношением:

V = ω · R,

где V и ω – соответственно линейная и угловая скорость точки; R – текущий радиус точки.

Дисководы, в которых реализован способ постоянной угловой скорости, подразделяются на дисководы с постоянной и переменной скоростью считывании и записи информации.

В дисководах первого типа для компенсации изменения линейной скорости, необходимой для считывания (записи) данных с постоянной скоростью, используется способ, аналогичный тому, который используется для магнитных дисков, т. е. посредством увеличения пространства между битами данных, записанных в сегментах диска. Это пространство на краю диска больше, чем внутри. При использовании такого способа данные могут быть считаны (записаны) с постоянной скоростью при постоянной угловой скорости вращения компакт-диска. На рис. 6.18 приведена схема распределения данных на компакт-диске при использовании постоянной угловой скорости и постоянной скорости считывания и записи информации. Компакт-диск при форматировании делится на концентрические дорожки с определенным количеством секторов. Преимущество дисководов данного типа состоит в возможности непосредственной адресации к отдельным блокам данных путем указания адреса дорожки и сектора на компакт-диске. Существенный недостаток такого способа в том, что суммарное количество данных, которые хранятся на внешней дорожке, такое же, как и на внутренней дорожке компакт-диска. Поскольку при размещении небольшого объема информации на участке внешней дорожки неэкономно расходуется пространство дорожки, то способ постоянной угловой скорости и постоянной скорости считывания и записи не нашел широкого распространения при чтении (записи) данных с компакт-дисков.

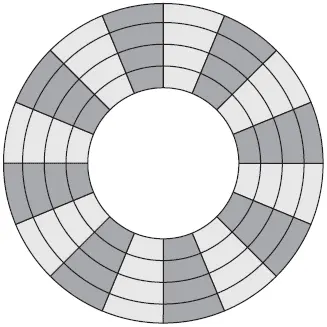

Рис. 6.18. Схема распределения данных при постоянной угловой скорости

В дисководах второго типа диск вращается с постоянной угловой скоростью на всем пути лазерного луча, а скорость считывания и записи данных меняется. При этом на внутренних витках спиральной дорожки скорость минимальна, на внешних – максимальна. Эта максимальная скорость и указывается в основных параметрах на дисковод. Эти дисководы достаточно перспективны, но требуют высокоскоростных каналов передачи данных.

Второй способ обеспечивает постоянную линейную скорость вращения диска на всем пути лазерного луча и широко применяется в дисководах компакт-дисков. Для обеспечения постоянной линейной скорости угловая скорость вращения диска должна уменьшаться в процессе продвижения лазерной головки над дорожкой, начиная от центральной части диска (начало записи) и перемещаясь к краю диска (окончание записи). Такой способ позволяет достичь более высокой плотности записи и соответственно большего объема записываемой информации, но не обеспечивает непосредственной адресации к отдельным блокам данных компакт-диска путем указания адреса дорожки и сектора. При таком способе запись и считывание информации производятся на одной спиральной дорожке, идущей от центра диска к его периферии.
