Существуют различные технологии построения базовых элементов флэш-памяти, которые разработаны основными производителями. Эти технологии отличаются друг от друга количеством слоев, методами стирания и записи данных, а также структурной организацией, что отражается в их названии. Наиболее широко известны NOR (Not OR – ИЛИ-НЕ) и NAND (Not AND – И-НЕ) типы флэш-памяти, запоминающие транзисторы в которых подключены к разрядным шинам соответственно параллельно и последовательно. Элементы памяти ППЗУ организованы в матрицы (блоки), как и в других видах полупроводниковой памяти. Данные в ППЗУ хранятся в виде блоков, а не байтов, как в обычных модулях памяти.

Первый тип (NOR) имеет относительно большие размеры ячеек и малое время доступа (порядка 70 не).

Второй тип (NAND) имеет меньшие размеры ячеек и большую скорость передачи информации – до 16 Мбайт/с.

Подключаются накопители на основе флэш-памяти к соответствующему порту системного блока компьютера. В настоящее время в качестве такого порта используется в основном порт USB. Обмен информацией между МП и накопителем на основе флэш-памяти осуществляется посредством интерфейса USB, который поддерживает автоматическое определение и подключение данного накопителя к работающему компьютеру без его перезагрузки. В настоящее время широко используется версия последовательного интерфейса USB 2.0, который обеспечивает достаточно высокую скорость обмена информацией порядка 60 Мбайт/с. Обмен информацией между накопителем на основе флэш-памяти и МП компьютера осуществляется через контроллер накопителя и порта USB.

Считывание информации с накопителя на основе флэш-памяти выполняется, как в обычных ОЗУ или кэш-памяти, построенных на основе микросхем.

Запись информации в накопитель на основе флэш-памяти отличается от записи информации в ОЗУ. Перед записью новых данных в элементы памяти (ячейки) информация должна быть удалена. Удаление информации (стирание) заключается в переводе элементов памяти в состояние единицы, и это возможно только сразу для целого блока ячеек. Выборочное стирание невозможно. В процессе записи информации соответствующие элементы памяти переключаются в нулевое состояние. Таким образом, операция записи реализуется в два этапа: стирания и непосредственно записи.

Основные характеристики (в среднем) накопителей на основе флэш-памяти у разных производителей приблизительно одинаковые.

В качестве примера приведем основные характеристики накопителя на основе флэш-памяти Sony USB 2.0 flash-disk 256 Мбайт серии Micro Vault производства корпорации Sony:

• тип накопителя – флэш-память;

• объем памяти (информационная емкость) 256 Мбайт;

• скорость записи информации 1,0 Мбайт/с;

• скорость считывания информации 5,5 Мбайт/с;

• Hot Plug and Play – подключение и использование возможно без перезагрузки компьютера;

• передача электрического напряжения для питания накопителя производится через USB-кабель.

Внешний вид накопителя показан на рис. 6.14.

Рис. 6.14. Внешний вид накопителя Sony USB 2.0 flash-disk 256 Мбайт

Также как и для других внешних накопителей, для записи информации на носитель на основе флэш-памяти и считывания информации с него данный накопитель должен быть отформатирован, т. е. на нем должна быть создана физическая и логическая структура.

Формирование физической структуры накопителя на основе флэш-памяти состоит в создании на накопителе блоков (кластеров) объем которых определяется файловой системой.

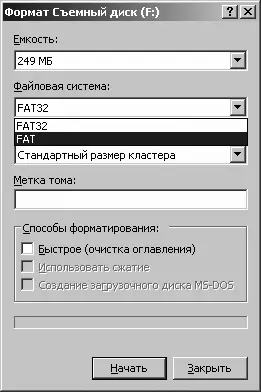

Форматирование данного накопителя также может быть реализовано с помощью специальных компьютерных программ. В ОС Windows ХР имеется программа, позволяющая осуществить форматирование накопителя, форматирование производится так же, как и для других внешних ЗУ (рис. 6.15).

Рис. 6.15. Диалоговое окно «Формат Съемный диск(Р:)»

Логическая структура накопителя на основе флэш-памяти формируется с помощью файловой системы – FAT или FAT32 в зависимости от информационного объема флэш-памяти. Для поиска файлов по их имени на таком накопителе файловая система автоматически создает каталог и таблицу размещения файлов, которые размещаются в соответствующих блоках ППЗУ флэш-памяти. Кроме файловых систем FAT существуют также специально разработанные для накопителей на основе флэш-памяти файловые системы NOR, NAND и ETFS (Embedded Transactional File System – встраиваемая транзакционная файловая система), которые представляют собой отказоустойчивые файловые системы.
