Устройство управления поддерживает постоянную линейную скорость вращения диска равной 1,2 м/с.

Скорость считывания (записи) компакт-дисков в дисководах измеряется в единицах, кратных базовой (единичной) скорости (150 Кбайт/с) считывания информации бытового CD-плеера. Например, если в техническихарактеристиках на дисковод записаны цифры 24/10/40, то это означает, что данный дисковод может записывать информацию на компакт-диски со скоростью 24 х 150 = 3600 Кбайт/с, перезаписывать со скоростью 10 х 150 = 1500 Кбайт/с и считывать информацию со скоростью 40 х 150 = 6000 Кбайт/с.

Обмен информацией между накопителем информации на компакт-диске и МП компьютера осуществляется через контроллер накопителя, который входит в состав электронного блока накопителя. В качестве интерфейса в накопителях информации на компакт-дисках в настоящее время широко используются интерфейсы IDE (Integrated Disk Electronic) и быстродействующий интерфейс SCSI (Small Computer System Interface).

В качестве носителей информации в таких накопителях используются компакт-диски. Первые компьютерные компакт-диски были названы CD-ROM (Compact Disk – Read Only Memory, что переводится как компакт-диск – память только для чтения). Информация, записанная на такие диски, не может быть изменена или дополнена, поскольку запись на них производится в производственных условиях. При этом в качестве основного метода записи используется метод штамповки. На рис. 6.19 представлено сечение CD-ROM.

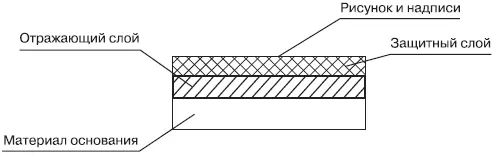

Рис. 6.19. Сечение CD-ROM

CD-ROM, на котором информация записана в производственных условиях, состоит из трех слоев. В качестве материала основания компакт-диска используется прозрачный поликарбонат. При изготовлении основы методом штамповки на нее наносится информационный узор с исходного диска, называемого мастер-диском. В результате получается прозрачный пластиковый диск. С одной стороны диск гладкий, а с другой – на него нанесено множество микроскопических углублений (питов). На эту сторону затем напыляется отражающий металлический (алюминиевый) слой. Сверху на диск наносится защитный слой из тонкой пленки поликарбоната или специального лака. На защитный слой наносится полиграфия.

Записанная информация на оптическом диске в виде последовательности питов и выступов на его поверхности бесконтактно считывается оптико-механическим лазерным блоком дисковода.

Информация в CD-ROM записывается на спиральную дорожку, которая проходит 20 344 оборота вокруг диска и имеет общую длину, равную приблизительно 5300 м. Расстояние между витками спиральной дорожки составляет 1,6 мкм.

Объем информации, который может быть записан на CD-ROM, составляет около 700 Мбайт. Среднее время доступа для CD-ROM около 120 мс. Диаметр CD-ROM – 120 мм (основной стандарт) или 80 мм. Толщина диска – 1,2 мм.

По сравнению с гибкими магнитными дисками CD-ROM имеет ряд преимуществ и недостатков.

К преимуществам можно отнести:

• значительно больший объем хранимой информации;

• возможность воспроизведения вместе с хранимой на них информацией в массовых количествах, при небольших денежных затратах, в отличие от гибких магнитных дисков.

К недостаткам можно отнести:

• невозможность обновлять и дополнять информацию;

• большее время доступа, чем у гибких магнитных дисков.

Дальнейшее развитие технологии компакт-дисков привело к разработке стандарта записи информации на специальные компакт-диски. После записи информации на такие диски ее можно было считывать на дисководах CD-ROM. К таким дискам стали относить компакт-диски, поддерживающие однократную запись и названные CD-R (Compact Disk—Recordable – записываемый компакт-диск), а также компакт-диски, поддерживающие многократную (пользователь может стирать и производить перезапись данных на диске до 1000 раз) и названные CD-RW (Compact Disk—Rewritable – перезаписываемый компакт-диск).

Информация, записанная на такие диски, в отличие от информации на CD-ROM, может быть изменена или дополнена, поскольку запись и перезапись на них производится с помощью комбинированных дисководов. На рис. 6.20 представлены сечения CD-R и CD-RW.

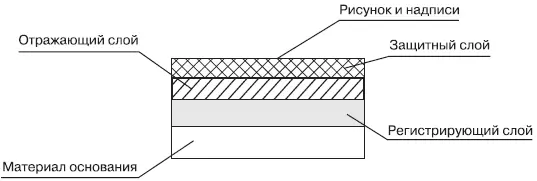

Рис. 6.20. Сечения CD-R и CD-RW

CD-R– и CD-RW-компакт-диски по сравнению с CD-ROM имеют дополнительно еще один слой – регистрирующий. Основа у них не имеет информационного узора, но между основой и отражающим слоем расположен регистрирующий слой. Он может менять прозрачность под воздействием высокой температуры. При записи данных на такие диски лазер разогревает заданные участки регистрирующего слоя, создавая информационный узор дорожки диска. Участки регистрирующего слоя, к которым было применено температурное воздействие, темнеют. Записанная информация на CD-R и CD-RW в виде последовательности темных и светлых участков регистрирующего слоя дорожки компакт-диска считывается оптико-механическим лазерным блоком дисковода.
