Владимир Яшин - Информатика - аппаратные средства персонального компьютера

Накопители информации на жестких магнитных дисках (НЖМД), также как и НГМД, относятся к внешним ЗУ и предназначены для долговременного хранения больших объемов информации. НЖМД относятся к ЗУ с прямым (произвольным) доступом к данным и подразделяются на внутренние, устанавливаемые в системный блок компьютера, и внешние (переносные) по отношению к системному блоку.

В настоящее время пять ведущих фирм в области производства НЖМД, таких как Seagate, Maxtor, Western Digital, Hitachi и Samsung, производят НЖМД разных объемов, от десятков и сотен гигабайт, в соответствии с рядом: 20, 30, 40, 60, 80… 200 Гбайт и т. д. Накопители информации на жестких магнитных дисках (HDD – Hard Disk Drive), которые также называют винчестерами, являются обязательным компонентом ПК. Название «винчестер» применительно к НЖМД было впервые использовано компанией IBM в 1973 г.

Запись и считывание информации в НЖМД реализуется также, как в НГМД, посредством электромагнитного способа, т. е. информация записывается на магнитное покрытие диска и считывается с него.

Конструктивно НЖМД выполнен в виде электронно-механического единого устройства, которое устанавливается в системный блок компьютера. В корпусе этого устройства установлены и объединены такие блоки и элементы, как носители информации (диски), двигатель дисковода, управляющий двигатель, электромагнитные головки записи и считывания информации, устройство позиционирования электромагнитных головок и электронный блок, обеспечивающий обработку данных и управление механическими устройствами НЖМД, а также микросхемы кэш-памяти. Упрощенная конструкция НЖМД представлена на рис. 6.8. Если в НГМД применяется один гибкий диск, то в НЖМД используется несколько дисковых пластин, расположенных одна над другой. Диски изготовлены из жесткого материала, в основном алюминия, который покрыт магнитным слоем. Диски заключены в герметически закрытый корпус, что практически изолирует их от внешней среды и предотвращает попадание пыли или других частиц, которые могут повредить магнитную поверхность дисков или электромагнитные головки. Для доступа к информации в НЖМД один двигатель дисковода вращает пакет дисков, а управляющий устанавливает головки в место считывания или записи информации. У каждого диска имеется своя пара электромагнитных головок, которые приводятся в движение и позиционируются при помощи управляющего (шагового) двигателя. При этом позиционирование одной головки вызывает аналогичное перемещение и всех остальных.

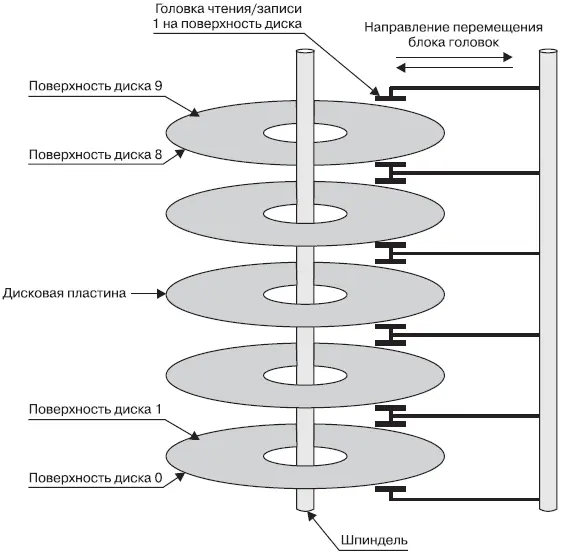

Рис. 6.8. Упрощенная конструкция НЖМД

Все современные НЖМД имеют в своем составе микросхемы кэш-памяти объемом от 2 до 8 Мбайт. Наличие кэш-памяти позволяет повысить производительность НЖМД за счет хранения в ней промежуточных данных, необходимых МП в процессе обработки информации. Обмен информацией между НЖМД и МП компьютера осуществляется через контроллер НЖМД. Контроллер НЖМД представляет собой микрокомпьютер специализированного назначения, который обеспечивает обмен информации между НЖМД и МП по определенным правилам и протоколам, называемых интерфейсом.

Для внутренних НЖМД в настоящее время широко используется интерфейс IDE (Integrated Disk Electronic) и быстродействующий интерфейс SCSI (Small Computer System Interface).

Перечислим основные характеристики НЖМД:

• объем памяти (информационная емкость) десятки и сотни гигабайт;

• время доступа, т. е. интервал времени между моментом, когда микропроцессор запрашивает данные с диска, и моментом их выдачи. Среднее время доступа для современных НЖМД 7–9 мс;

• средняя скорость считывания и записи информации – составляет 60 Мбайт/с;

• скорость вращения шпинделя дисков от 5400 до 7200 об./мин;

• объем кэш-памяти 2–8 Мбайт.

Таким образом, если сравнивать характеристики НГМД и НЖМД, то последние имеют преимущества перед первыми по трем основным характеристикам: объему памяти, скорости обмена информацией (скорости записи и считывания информации) и времени доступа.

Также как и для дискеты, для записи информации на жесткий магнитный диск и ее считывания, диск должен быть отформатирован, т. е. на жестком магнитном диске должна быть создана физическая и логическая структура. Первоначальное физическое форматирование жесткого диска осуществляет фирма – производитель НЖМД.
