Для записи данных на дискету и считывания с нее дискета должна быть предварительно отформатирована, т. е. на магнитном диске дискеты должна быть создана физическая и логическая структура.

Формирование физической структуры магнитного диска состоит в создании на диске концентрических магнитных дорожек (треков), которые в свою очередь делятся на сектора. Для этого в процессе форматирования диска магнитные головки дисковода записывают в определенных местах магнитного диска служебную информацию (информационные метки) о дорожках и секторах. Форматирование диска может быть реализовано с помощью специальных компьютерных программ. В ОС Windows ХР имеется программа, позволяющая осуществить форматирование магнитного диска дискеты. Для этого необходимо открыть папку «Мой компьютер», курсор мыши перевести на раздел устройств со съемными носителями и далее на диск 3,5" (А:). С помощью правой кнопки мыши вызвать контекстное меню и щелчком левой кнопки мыши активизировать команду «Форматировать». На экране монитора компьютера появится диалоговое окно «Формат Диск 3,5 (А:)», представленное на рис. 6.5.

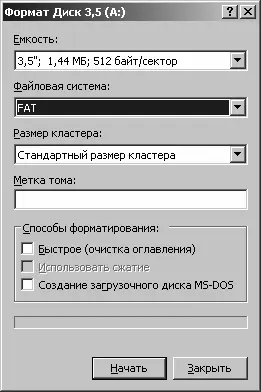

Рис. 6.5. Диалоговое окно «Формат Диск 3,5 (А:)»

С помощью этого окна можно задать параметры форматирования: емкость диска, файловую систему, размер кластера, метку тома, а также способы форматирования (по умолчанию устанавливаются стандартные параметры форматирования). Затем, нажав кнопку «Начать», переходят к процессу форматирования. Существуют два основных способа форматирования гибких дисков: полное и быстрое форматирование. Полное форматирование (по умолчанию) включает в себя физическое и логическое форматирование. При физическом форматировании осуществляется проверка качества магнитного покрытия диска и его разметка на дорожки и сектора. При логическом форматировании создаются каталог и таблица размещения файлов. Однако необходимо помнить, что при полном форматировании диска данные, хранящиеся на нем, будут безвозвратно потеряны. Быстрое форматирование (необходимо установить метку «Быстрое (очистка оглавления)») осуществляет очистку каталога и таблицы размещения файлов. При этом сами данные сохраняются и с помощью специальных компьютерных программ каталог и таблицу размещения файлов можно восстановить.

После стандартного форматирования параметры гибкого диска 3,5" будут следующими:

• количество дорожек на одной стороне – 80;

• количество сторон – 2;

• количество секторов на дорожке – 18;

• информационный объем одного сектора – 512 байт.

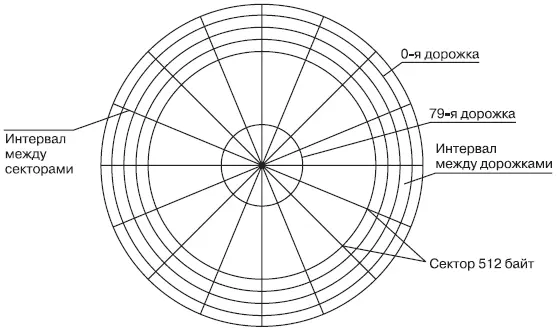

На рис. 6.6 представлена условная поверхность магнитного диска после форматирования.

Рис. 6.6. Условная поверхность магнитного диска после форматирования

После форматирования магнитного диска на него могут быть записаны данные. Данные записываются на дорожках, представляющих набор концентрических колец. Каждая дорожка имеет ту же ширину, что и магнитная головка. На поверхности диска при стандартном форматировании диска размещается 80 дорожек. Соседние дорожки на диске разделены промежутками (интервалами). Это значительно уменьшает возникновение ошибок, вызванных некорректным положением головки или простой интерференцией магнитных полей. На каждой дорожке при записи сохраняется одинаковое количество битов. Следовательно, плотность записи в битах на единицу длины возрастает при переходе от внешней дорожки к внутренней. Данные записываются на диск и считываются с него блоками. Информационный объем блока меньше, чем информационный объем дорожки. Соответственно, данные сохраняются в областях, имеющих информационный объем, равный информационному объему блока, которые называются секторами. На одной дорожке при стандартном форматировании располагается 18 секторов фиксированного объема, равного 512 байт. Во избежание ошибок соседние секторы на дорожке также разделены промежутками (интервалами).

Логическая структура гибкого диска определяется файловой системой FAT и представляет собой совокупность секторов объемом 512 байт, при этом информационный объем сектора соответствует информационному объему кластера, т. е. количество секторов равно количеству кластеров на гибком диске. Сектора диска имеют свои порядковые номера от 1 до 2880. Общее количество секторов на диске равно N = 18 80 2 = 2880, и минимально адресуемым элементом диска является сектор. При записи файлов на диск будет занято всегда целое число секторов, т. е. минимальный объем файла будет соответствовать одному сектору (512 байт), а максимальный – общему объему секторов на диске. Файлы при записи будут размещаться в свободных секторах, которые могут выбираться файловой системой на различных дорожках. Таким образом, файл с именем, например, «Файл_1» и объемом 4 Кбайта может занимать любые свободные 8 секторов (например, 34, 36, 37, 41, 43, 44, 53, 67). Для поиска файлов по их имени на гибком диске файловая система автоматически создает каталог, представляющий собой реляционную (табличную) базу данных и таблицу размещения файлов. Приблизительный вид такого каталога представлен в табл. 6.7.
