Все серверы в системе SAP ведут журналы полного учета событий, происходящих в системе. В системе предусмотрена возможность для предоставления подробной отчетности по журналам в зависимости от выбранных параметров таких, как название режима SAP, ID пользователя, код журнала учета проблем, код транзакции, или даже конкретный рабочий процесс или служба. На рис. 7.4 представлен экран Системного журнала.

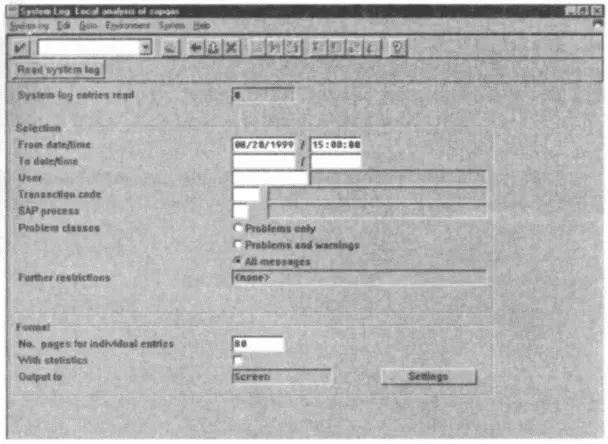

Рис. 7.4. Диалоговое окно Системного журнала.

Системные журналы разделяются на следующие типы:

• Локальный Системный журнал — предназначен только для локального сервера

• Удаленный Системный журнал — предназначен для конкретного удаленного сервера

• Все удаленные Системные журналы — предназначены для всех удаленных серверов и режимов

• Центральный Системный журнал — предназначен для всех серверов.

Файлы локального системного журнала обновляются циклично, на непрерывной основе, в то время как центральные системные журналы конфигурируются с целью разделения на текущие и старые файлы. Журналы обновляются в текущих файлах, пока эти файлы не переполнятся, после чего текущие файлы копируются на место удаленных старых файлов, затем создается новый файл для записи текущих записей журналов.

Для еще более масштабного предотвращения проблем в SAP предусмотрена возможность анализа журнала в экспертном режиме, в рамках которого можно задавать еще более широкий спектр атрибутов.

Система R/3 предусматривает несколько устройств отслеживания проблемных ситуаций и их устранения. Такие проблемы могут быть связаны с самой системой R/3, характеристиками ее работы или другими случаями. Утилиты трассировки включают в себя:

• Системную трассировку

• Отслеживание разработки с помощью процессов SAP

• Трассировку SQL с помощью баз данных

• Программную трассировку АВАР/4 с помощью АРМ Разработчика АВАР. На рис. 7.5 представлен экран для отслеживания запросов базы данных SQL.

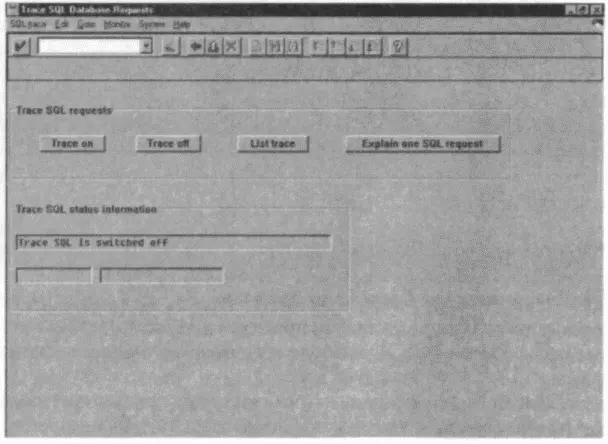

Рис. 7.5. Диалоговое окно отслеживания запросов базы данных SQL.

Когда в программе АВАР происходит сбой и она закрывается, Рабочее место разработчика (АВАР Development Workbench) генерирует краткий дамп с полной информацией о возможных причинах сбоя и вариантами его устранения. Краткие дампы сохранятся в базе данных для справки. На рис. 7.6 представлен экран для анализа дампов АВАР/4.

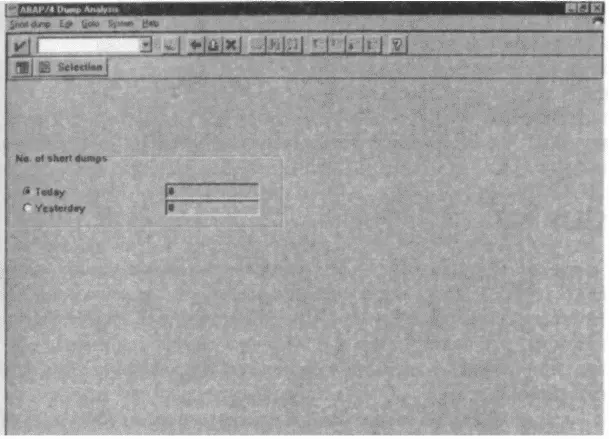

Рис. 7.6. Диалоговое окно анализа дампов АВАР/4.

Основная задача интерфейса базы данных — перевод языка SQL, который используется в АВАР, на язык SQL базы данных, на которой работает SAP в данной инсталляции.

Система R/3 Basis поддерживает все стандартные (или считающиеся таковыми) сетевые и коммуникационные протоколы:

• На уровне операционной системы — протокол TCP/IP.

• На уровне баз данных коммуникация осуществляется через Remote SQL.

• На уровне приложений коммуникация осуществляется через CPIC, RFC, ALE, EDI и т. д.

С помощью интерфейса Удаленного вызова функций (Remote Function Call, RFC), стали возможны удаленные вызовы между двумя системами SAP, или между системой SAP и другими системами, например, приложениями Microsoft Windows.

Интерфейс представления управляет функционированием и внешним видом пользовательского интерфейса и обеспечивает следующие характеристики:

• Возможность индивидуальных пользовательских настроек

• Простоту обучения и использования

• Поддержку иностранных языков

• Портативность.

Представление состоит из двух компонентов: SAPGUI и Управление сессиями.

В системном ландшафте SAP исполнение графического интерфейса пользователя (GUI) определяет систему, к которой подключается пользователь. На всех платформах SAPGUI имеет одинаковые характеристики. Это стало возможным благодаря тому, что при обмене информацией между уровнями приложений и интерфейсов передаются только данные и логическая информация, само же представление осуществляется программами уровня интерфейсов с помощью специфических возможностей той или иной платформы.
