Вивек Кале - Внедрение SAP R/3 - Руководство для менеджеров и инженеров

Сервер приложений состоит из диспетчера и нескольких рабочих процессов. Исполняющая система R/3 работает как группа сотрудничающих параллельных процессов. Диспетчер — это процесс, который выступает в роли системы мониторинга транзакций; он назначает задачи для других процессов, координирует и контролирует их исполнение. Каждый режим работы в SAP имеет своего диспетчера, который, в свою очередь, может управлять многими рабочими процессами. Диспетчер обеспечивает оптимизацию и сбалансированность нагрузки системы, причем сбалансированность нагрузки поддерживается с помощью обработчика запросов, получающего запрос на доступ от презентационной компоненты. На рис. 7.1 схематически представлены диспетчер и рабочие процессы.

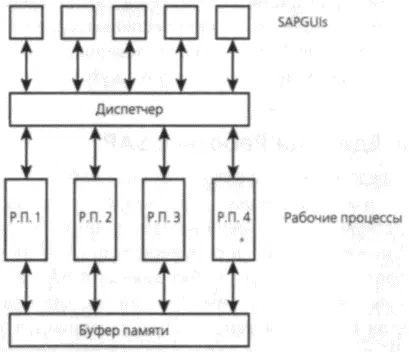

Рис. 7.1. Диспетчер SAP и рабочие процессы.

Например, диспетчер оптимизирует взаимодействие между уровнем презентаций и уровнем приложений. После того, как диспетчер получает данные, введенные пользователем, он ставит этот запрос в очередь на обработку и назначает для этого свободный в данное время рабочий процесс соответствующего типа, причем сначала обрабатываются запросы, которые поступили раньше. После того, как обработка данных окончена, результаты отправляются в соответствующий экран, а рабочий процесс освобождается для обработки следующего запроса в очереди. Вся коммуникация между рабочими процессами и другими системами, такими, как графический интерфейс SAP GUI, упоминаемый в этой главе, а также коммуникация между программами, осуществляется через диспетчера.

Каждый рабочий процесс состоит из обработчика задач, который по требованию активирует процессор АВАР/4, интерпретатор диалога или интерфейс для баз данных. Он также отвечает за загрузку и очистку информации о пользователе в начале и в конце каждой стадии диалога; это действие называется «развертка» (roll-in) и «свертка» (roll-out) соответственно.

Когда рабочему процессу нужны данные, находящиеся на различных стадиях диалога с пользователем, эти данные сохраняются в кэше (области памяти, доступной для разных программ). В версиях, предшествующих SAP 3.0, где для обращения к памяти рабочего процесса использовался указатель на память вместо копирования памяти, рабочие процессы имели лишь два типа кэша: «область развертки» (roll area) и «страничная область» (paging area). Область развертки сохраняла информацию о пользователе и контролировала такую информацию, как права доступа к данным на всем протяжении диалога с пользователем, в то время как страничная область содержала копии данных, имеющих отношение к приложениям, например, внутренние базы данных.

Существует несколько типов рабочих процессов. Есть процессы для обработки диалога с пользователем, для записи измененных документов, для управления распечаткой документов и т. д. Количество типов процессов, размер кэша и прочее можно изменить, настроив параметры профиля для соответствующего режима работы в SAP.

Диалоговый процесс

Учитывая, что вся работа системы SAP основана на взаимодействии с пользователем, можно сказать, что диалоговые процессы, которые контролируют все аспекты взаимодействия пользователя и системы, имеют огромное значение.

Диалоговый процесс выступает в качестве функции, доступной многим пользователям одновременно, которую предоставляет операционная система. Диалоговый процесс выполняет лишь одну динамическую программу за один раз, после чего переключается на следующий диалоговый запрос от любого другого пользователя. Таким образом достигается значительная экономия ресурсов системы.

Сбалансированность нагрузки, необходимая для успешной работы диалогового процесса с несколькими пользователями, обеспечивается обработчиком запросов. Как только пользователь запрашивает доступ к серверу приложений, презентационная компонента переадресует запрос к соответствующему обработчику запросов. Сервер запросов сверяется с базой данных занятости серверов приложений, и переадресует запрос на доступ к тому серверу приложений, который менее всего загружен.

Пакетный процесс

Пакетный процесс — важная часть ежедневных операций в любой компании. Особенно он полезен при работе с программами, обрабатывающими данные на протяжении длительного времени. Таким программам можно назначить подходящее время для работы — днем или ночью. В фоновой обработке данных диспетчер назначает один пакетный процесс для одной фоновой задачи, который выполняет задачу до конца. Это в корне отличается от диалоговой обработки данных, когда диспетчер каждый раз назначает новую LUW для следующего свободного диалогового процесса.
