На панели Геометрия:

выберите команду Точка:

Укажите точку пересечения оси и дуги (вершины D ). Заканчивается эскиз повторным нажатием кнопки Эскиз:

8. Нажмите кнопку Операция по сечениям:

на панели Редактирование детали:

9. В Дереве модели укажите Эскиз: 1и Эскиз: 2. Эти названия появятся в списке сечений Панели свойств. Нажмите кнопку Создать объект:

10. После задания Ориентация | Изометрия YZXи включения команды Невидимые линии тонкие:

на панели Видполучится изображение тетраэдра, показанное на рис. 12.4, а .

Условие. Создать параметрическую твердотельную модель тетраэдра, геометрией которого можно управлять, задавая длину ребра.

Решение. Для создания модели:

1. Выполните команду Файл | Создатьили нажмите кнопку Создатьна панели Стандартная:

В открывшемся окне выберите тип нового документа Деталь.

2. В Дереве модели укажите Плоскость ZХ. Введите название модели — Тетраэдр п_р_м.

3. Нажмите кнопку Эскизна панели Текущее состояние:

Выберите команду Многоугольник:

В Панели свойств укажите количество вершин многоугольника — 3. Укажите точку центра многоугольника.

Постройте треугольник по диаметру вписанной окружности, равному, например, 30 мм.

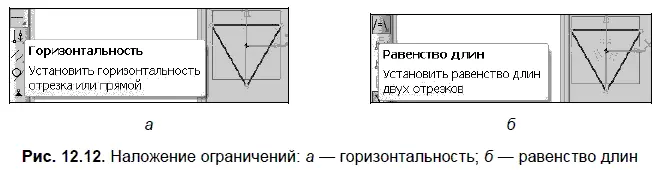

4. На панели Параметризациявыберите команду Горизонтальность(рис. 12.12, а ) и укажите отрезок, который должен быть горизонтальным (для исключения при изменении геометрии тетраэдра возможных поворотов в пространстве его основания). Чтобы обеспечить равенство длин ребер тетраэдра, выберите команду Равенство длин(рис. 12.12, б ) и попарно укажите отрезки.

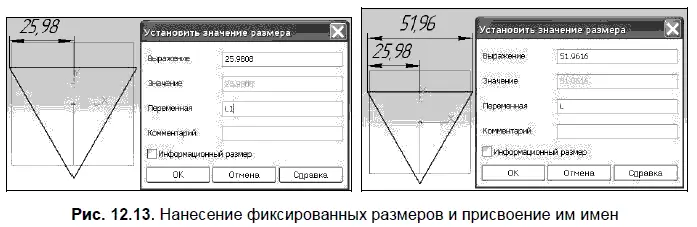

5. Нанесите в эскизе два фиксированных размера и присвойте этим размерам имена L1и L(рис. 12.13).

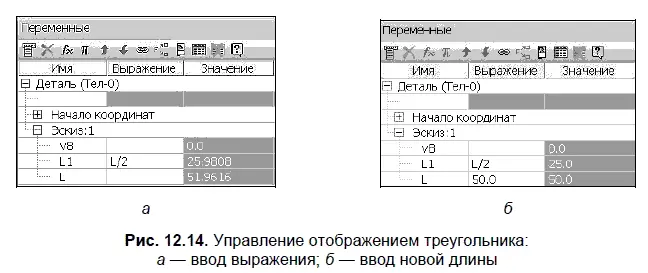

6. Выполните команды Вид | Панели инструментов | Переменные. В колонке Выражениев строке L1введите: L/2(рис. 12.14, а ). В строке Lвведите новое значение длины стороны треугольника: 50(рис. 12, 14, б ).

В эскизе изменится геометрия треугольника. Заканчивается эскиз повторным нажатием кнопки Эскиз:

7. В Дереве модели укажите Плоскость ZY. Нажмите кнопку Эскиз:

8. В эскизе 2 выполните команды Операции | Спроецировать объекти укажите ребро основания. Измените стиль линии спроецированного отрезка. Проведите горизонтальную ось из начала координат и отрезок из начала спроецированного отрезка под заданным углом (рис. 12.15). При построении отрезков стиль Основнаяне использовать.

9. На панели Геометрия:

выберите команду Точка:

Укажите точку пересечения оси и дуги (Вершины D). Заканчивается эскиз повторным нажатием кнопки Эскиз:

10. Нажмите кнопку Операция по сечениям:

на панели Редактирование детали:
