Нажмите кнопку Эскиз:

В появившейся Компактной панелинажмите кнопку переключения Геометриядля вызова соответствующей Инструментальной панели:

2. Выберите команду Многоугольник:

В Панели свойств укажите количество вершин многоугольника — 5. Укажите точку центра многоугольника. Постройте пятиугольник по диаметру описанной окружности, равному, например, 40 мм (рис. 12.19).

Заканчивается эскиз повторным нажатием кнопки Эскиз:

3. Нажмите кнопку Операция выдавливания:

на панели Редактирование детали:

Внизу экрана появится Панель свойств, на которой установите параметры выдавливания: Прямое направление; Расстояние 1 — 12.36; Уклон 1 — 52.6227, Ввод параметров заканчивается нажатием кнопки Создать объект:

Результат представлен на рис. 12.20.

4. Выберите Операции | Плоскость | Смещенная. В Панели свойств укажите Расстояние — 20; направление смещения — Обратное направление. Нажмите кнопку Создать объект:

Результат представлен на рис. 12.21.

5. В Дереве модели укажите Смещенная плоскость: 1и откройте Эскиз: 2. Постройте пятиугольник с известным центром по диаметру описанной окружности, равному 40 мм. Заканчивается эскиз повторным нажатием кнопки Эскиз:

6. Нажмите кнопку Операция выдавливания:

на панели Редактирование детали:

На Панели свойств установите параметры выдавливания: Обратное направление; Расстояние 1 — 12.36; Уклон 1 — 52.6227.

Ввод параметров заканчивается нажатием кнопки Создать объект:

Результат представлен на рис. 12.22.

7. Выберите Операции | Плоскость | Через три вершины.

Укажите одну вершину в нижнем пятиугольнике и две в верхнем. Нажмите кнопку Создать объект:

В Дереве модели появится объект Плоскость через три вершины: 1.

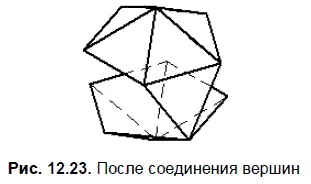

Укажите его и откройте Эскиз: 3. В эскизе отрезками соедините 3 вершины (рис. 12.23).

Заканчивается эскиз повторным нажатием кнопки Эскиз:

8. Нажмите кнопку Операция выдавливания:

на панели Редактирование детали:

На Панели свойств установите параметры выдавливания: Обратное направление; Расстояние 1 — 20. Ввод параметров заканчивается нажатием кнопки Создать объект:

Результат представлен на рис. 12.24.

9. Выберите Операции | Плоскость | Через три вершины.

Укажите одну вершину в верхнем пятиугольнике и две в нижнем. Нажмите кнопку Создать объект:

В Дереве модели появится объект Плоскость через три вершины: 1.
