Профессор кафедры электротехники и компьютерных наук Дина Катаби (Dina Katabi) и её аспирант Фадел Адиб (Fadel Adib) пошли немного другим путём и приблизились к решению одной из двух ключевых проблем. В созданном ими устройстве используется широко распространённый диапазон Wi-Fi, на слабое повышение активности в котором вряд ли кто-то отреагирует.

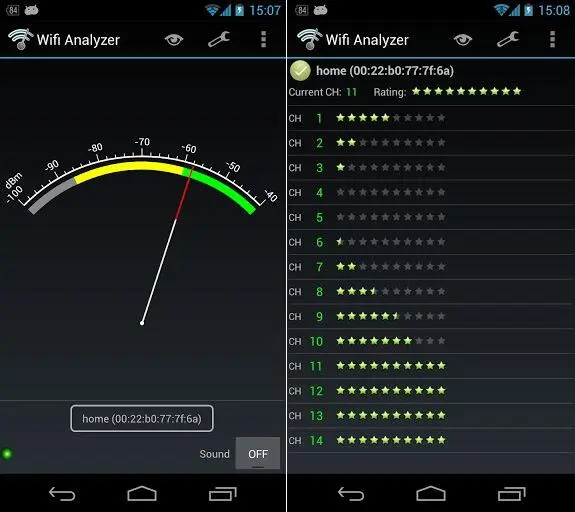

В стандарте IEEE 802.11 выделяется четырнадцать каналов с длиной волны от 121 до 124 мм. Дециметровый диапазон и типичная мощность до ста милливатт приводят к тому, что качество связи в значительной степени зависит от наличия любых преград на пути распространения сигнала. Заметное влияние оказывает перемещение людей, что и используется в данном случае.

В реальных условиях практически не встречаются сплошные стены. В них есть пустоты, стыки, технологические отверстия и штробы, поэтому слабый сигнал Wi-Fi проходит даже через преграды, которые внешне кажутся монолитными.

В устройстве Wi-Vi (аббревиатура от Wireless Vision) маломощный сигнал излучается в противофазе одновременно двумя антеннами. Отражения радиоволн регистрируются одним приёмником. Основная доля отражений возникает от стен и других неподвижных объектов внутри исследуемого помещения. Такие радиоволны приходят одновременно и взаимно гасятся, а оставшийся минимальный шум отфильтровывается программным способом. В итоге учитываются только радиоволны, отразившиеся от движущихся объектов – людей.

http://www.youtube.com/watch?v=uJkQzLjYBFI

Приведённый ролик демонстрирует не только возможность определить присутствие людей в зоне действия источника сигнала Wi-Fi, но и узнать направление их движения. Когда человек удаляется от размещённого за стеной прибора, возникает доплеровское смещение, меняется угол отражения радиоволн и график уходит вниз. Соответственно движение в направлении антенны вызывает резкий подъём на графике, а топтание на месте отмечается слабыми всплесками в районе фонового уровня от статичного окружения.

Раньше подобных результатов удавалось достичь только с помощью массива разнесённых по большой площади антенн, индивидуальных приёмников для каждой и сложных алгоритмов обработки.

Прототип Wi-Vi использует только две антенны и один приёмник, что в разы уменьшает габариты и стоимость прибора. По словам разработчиков, с помощью первой версии устройства уже можно отслеживать перемещение за стеной как отдельных людей, так и группы численностью до трёх человек.

Впервые технология Wi-Vi была представлена на проходившей в Гонконге конференции SIGCOMM. В качестве примеров практического использования докладчиками приводились сценарии работы поисково-спасательных команд, выявление засады сотрудниками полиции, а также оценка сил противника и поиск заложников антитеррористическими подразделениями.

К похожей концепции пришлив прошлом году и в университетском колледже Лондона. Созданный там прототип Wi-Fi-сканера примечателен тем, что никак не выдаёт самого факта проведения разведки. Это пассивное устройство, анализирующее изменение характеристик сигнала на частоте 2,4 ГГц от изначально работающих точек доступа Wi-Fi.

http://www.youtube.com/watch?v=CVKHJaq4-aQ

Есть у описываемых технологий и совершенно другие потенциальные сферы применения. Например, на их основе можно создавать системы постоянного подсчёта количества людей в общественном месте и регулировать его работу. Появляется возможность автоматически изменять параметры работы климатической системы и вентиляции, скорость движения эскалаторов, частоту следования транспорта, своевременно получать сообщения о потребности в дополнительном персонале и применять другие схемы адаптивного управления.
