В этом патенте был описан релейный автомат, предназначенный для игры в крестики-нолики. На лицевой панели машины расположены девять индикаторных панелей игрового поля A-J. Рядом с каждой из панелей помещена кнопка. Нажимая на нее, игрок сообщает автомату свой ход, при этом на индикаторной панели загорается соответствующий символ. Также имеются две индикаторных кнопки: WIN (загорается, когда автомат выигрывает партию) и AL1 (загорается, если игрок случайно нажимает две кнопки одновременно) и две управляющие кнопки RL и AL, предназначенные для «очистки» состояния автомата перед началом новой партии.

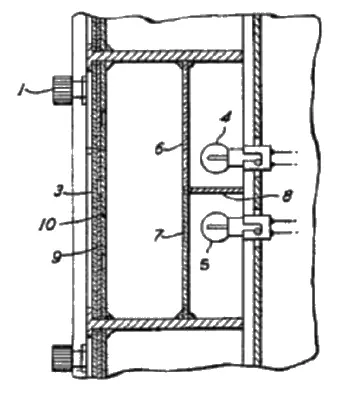

Отдельно стоит отметить интересное решение, которое применил Кейстер для того, чтобы иметь возможность отображать на каждой индикаторной панели как крестики, так и нолики. Оно основано на применении поляризационных фильтров. На рисунке представлен разрез индикаторной панели (1 — кнопка ввода очередного хода).

Сверху панель прикрыта слоем прозрачного материала з, а пространство за ним разделено светонепроницаемой перегородкой 8 на две половины, в каждой из которых имеется по электрической лампочке (4 и 5). Обе половины закрыты поляризационными фильтрами, причем фильтр 6 пропускает только вертикально, а фильтр 7 — горизонтально поляризованную составляющую света лампочки. Под слоем прозрачного материала 3 имеются еще два поляризующих фильтра — 9 (с той же поляризацией, что и 6) и 10 (с той же поляризацией, что и 7). При этом в фильтре 9 имеется вырез в виде креста, а в фильтре 10 — в виде ноля. Таким образом, когда загорается лампа 5, лучи горизонтально поляризованной составляющей пройдут сквозь фильтры 7 и 10 и будут задержаны фильтром 9, в вырезе которого будет светиться символ «X». Аналогично, когда загорается лампа 4, в вырезе фильтра 10 виден светящийся символ «о».

Заявку на патент Кейстер подал еще в ноябре 1950 года, а получил его лишь спустя 9 лет, однако в это десятилетие получили широкое распространение другие игровые машины. И немаловажную роль в этом сыграли релейные автоматы Эдмунда Беркли.

Имя Эдмунда Каллиса Беркли хорошо известно в компьютерном мире и пользуется в нем огромным уважением. Окончив Гарвардский университет с дипломом математика, он работал в одной из крупнейших американских страховых компаний, и эта работа привела его к мысли о необходимости использования в страховом деле вычислительных машин. Он живо интересовался ходом работ Дж. Стибица и Г. Айкена над релейными компьютерами и сам принимал в них участие, выдвигал собственные предложения по созданию электронного компьютера и убеждал свою компанию заказать ЭВМ у создателей ENIAC Д. Моучли и П. Эккерта. Беркли был одним из организаторов первых профессиональных обществ в области вычислительной техники и автором первых популярных книг о компьютерах. Однако компьютер в понимании Беркли вовсе не был большим арифмометром для решения вычислительных задач. Он считал, что компьютер должен решать задачи интеллектуальные — отсюда возник его многолетний интерес к роботам.

В 1950–1951 годах он построил свои первые релейные автоматы — вычислитель Саймон и робота-белку Скви. За ними последовали другие роботы и автоматы. В марте 1956 года на одной из выставок он показал релейную машину для игры в «крестики-нолики», которую назвал Релейным Моу (Relay Мое — это название рифмуется с названием игры «tit-tat-toe»).

Внешне машина Беркли походила на машину Кейстера. Автомат состоял из 90 реле и мог играть на поле 3x3 против человека, причем можно было выбрать один из нескольких режимов (безошибочная игра, при которой робот не проигрывал, менее сильная игра, когда противник мог одержать победу и др.).

Еще один свой автомат для игры в крестики-нолики Беркли назвал Переключательной машиной (Switch Tit Tat Toe Machine) — поскольку каждая клетка игрового поля в нем была представлена многопозиционным переключателем. Точнее, это был полуавтомат — когда человек делал свой ход (изменял положение соответствующего переключателя), машина посредством загорающейся лампочки немедленно сообщала ему свой ответ, и тот должен был сделать этот ход за нее.
