Для доступа к пространству ввода-вывода, которое мы кратко обсудили в главе 2, в архитектуре PowerPC используется диапазон адресов, называемых адресами прямого сохранения. Это внешнее адресное пространство, которое для процессора выглядит как часть памяти. На самом деле, оно, конечно, таковым не является; эти адреса используются для обозначения подключенных к системе устройств ввода-вывода.

Обычно, устройства в любой системе подключены к шине ввода-вывода. В главе 10 мы расскажем, что устройства AS/400 подключены к процессорам ввода-вывода, которые, в свою очередь, подключены к шинам ввода-вывода. Таким образом, адрес прямого сохранения используется в AS/400 для идентификации как шины ввода-вывода, так и подключенного к ней процессора ввода-вывода.

В архитектурах данного типа, которые часто называют вводом-выводом, отображенным в память, специальный набор команд процессора для работы с устройствами не требуется. Взамен для передачи команд и данных применяют любые команды загрузки или сохранения в это внешнее адресное пространство.

Если старшие три шестнадцатиричные цифры эффективного адреса равны 801, то это адрес E = DS. Обнаружив этот адрес, аппаратура проверяет разряд проблемного состояния, чтобы определить, может ли процесс, сгенерировавший адрес, выполнять привилегированные команды PowerPC (MSRPR= 0). Если это так, то остальные 52 разряда адреса E = DS передаются непосредственно пространству ввода-вывода. Как и адреса E = R, адреса E = DS имеют 228 эффективных сегмента. Если MSRPR = 1, то в зависимости от версии процессора, он будет либо генерировать прерывание, либо рассматривать адрес как транслируемый.

Если три старшие шестнадцатиричные цифры не равны ни 800, ни 801, то это транслируемый адрес. Так как система находится в режиме активных тегов, то эффективный адрес является виртуальным. Для трансляции виртуального адреса в реальный используется таблица страниц.

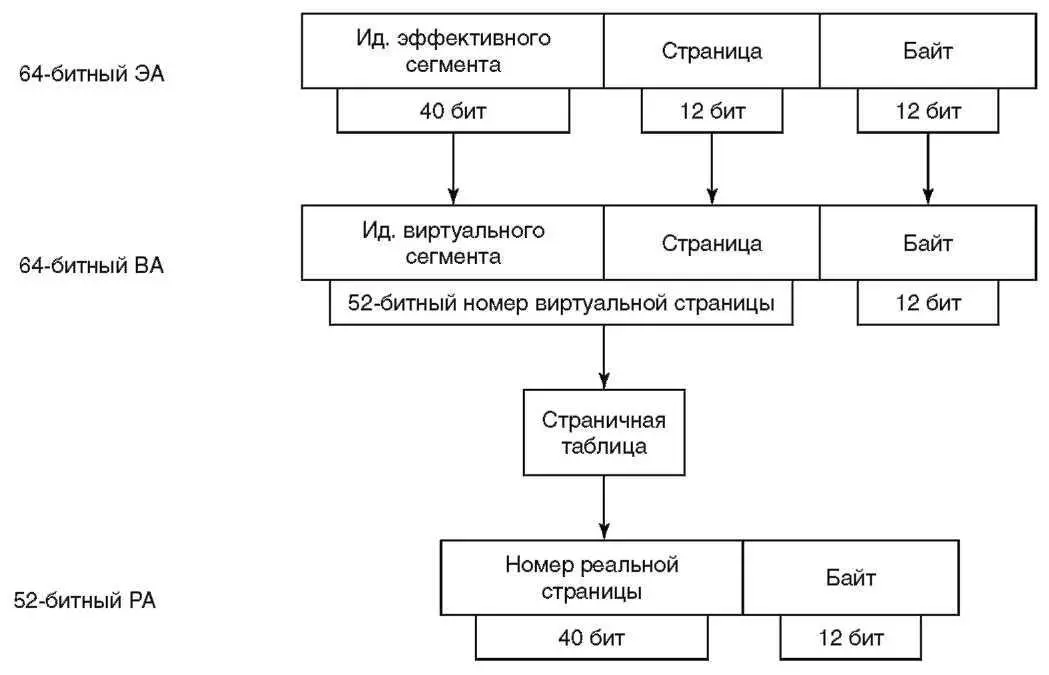

Рисунок 8.4. Этапы трансляции адреса (режим активных тегов)

На рисунке 8.4 представлены этапы трансляции адреса в режиме активных тегов. Старшие 40 разрядов эффективного адреса называются идентификатором эффективного сегмента (ESID), а младшие 24 — смещением. Как показано на рисунке, смещение подразделяется на страничное и байтовое. Каждое из полей смещения имеет длину 12 разрядов. Страничное смещение задает страницу сегмента, а байтовое — байт страницы.

Первый шаг процесса трансляции — создание идентификатора виртуального сегмента (VSID). В режиме активных тегов это просто ESID. Виртуальный адрес, как и эффективный, имеет размер 64 разряда и включает 24-разрядное смещение. VSID и страничное смещение виртуального адреса составляют номер виртуальной страницы (VPN). На рисунке 8.4 видно, что VPN имеет длину 52 разряда. VPN используется для определения номера реальной страницы (RPN) по таблице страниц. RPN — это номер страничного фрейма в памяти, а не номер страницы на диске. Байтовое смещение всегда передается от эффективного адреса виртуальному и затем реальному без изменений. Оно задает байт на 4-килобайтной странице и никогда не участвует в процессе трансляции.

Для сравнения на рисунке 8.5 показаны этапы трансляции адреса в режиме неактивных тегов. Данный механизм трансляции не используется в AS/400, но все же полезно представлять себе как сходство, так и различие трансляции адреса в AS/400 и в таких ОС, как AIX. В данном случае, ESID используется для обращения к таблице сегментов, из которой извлекается VSID. Обращение к таблице страниц, которое мы скоро рассмотрим, в режимах активных и неактивных тегов выполняется одинаково. Следует также отметить размер полей адреса. В режиме неактивных тегов порции смещения (поля страницы и байта) эффективного и виртуального адреса равны 28 разрядам, в режиме активных тегов — 24. 28 разрядов были выбраны в соответствии с числом разрядов смещения в прежней 32-разрядной архитектуре Power и по-прежнему используются на некоторых процессорах RS/6000.

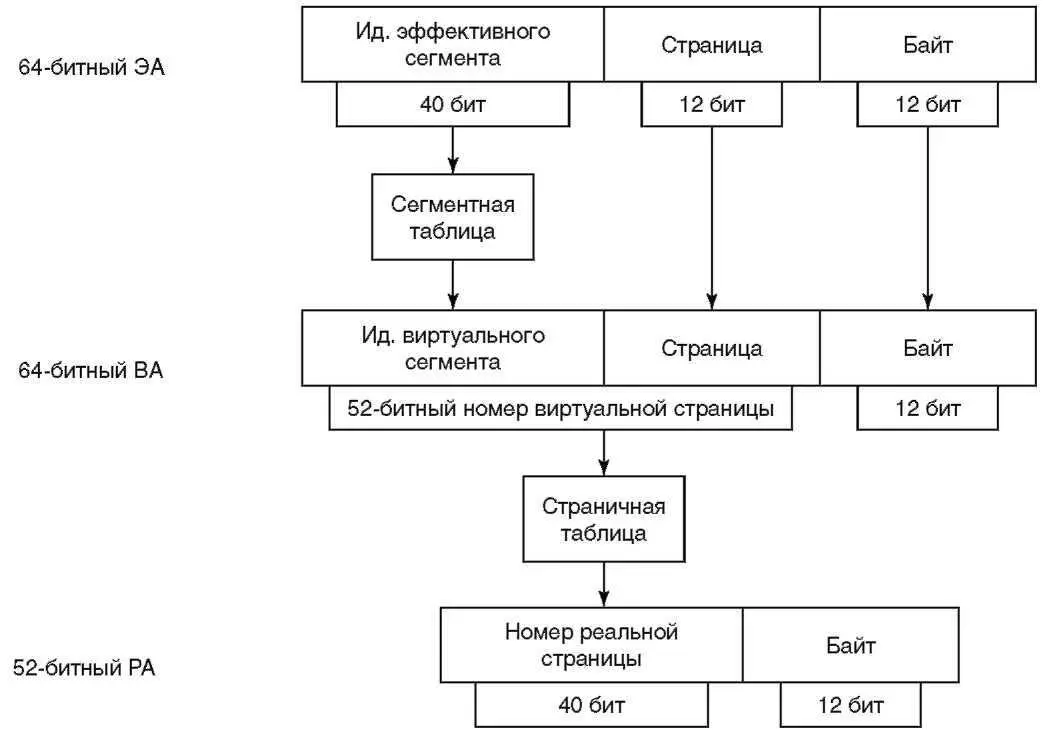

Рисунок 8.5. Этапы трансляции адреса (режим неактивных тегов)

Мы не станем подробно рассматривать таблицу сегментов и сосредоточим свое внимание на таблице страниц. Ее реализация очень похожа на реализацию таблицы сегментов, где для поиска записи применяется тот же общий подход.
