Каждая PTE занимает 16 байтов, как показано на рисунке 8.6. Первое поле каждой записи состоит из 57 разрядов и называется сокращенным номером виртуальной таблицы AVPN (abbreviated virtual page number). Внимательные читатели помнят по рисунку 8.4, что полный VPN содержит только 52 разряда. Как же сокращенная форма может быть длиннее? Дело в том, что архитектура PowerPC разработана для поддержки виртуальных адресов длиной до 80 разрядов. Для 80-разрядного виртуального адреса VPN должен состоять из 68 разрядов, так что 57 разрядов — это действительно сокращенная форма. AVPN может использоваться вместо полного VPN, так как, по крайней мере, 11 младших разрядов VPN применяются хеш-функцией и их повторения не требуется. Вспомните пример с магазином: Sears не был обязан включать последние две цифры номера телефона клиента в форму заказа, так как эти цифры используются хеш-функцией и их не нужно заново проверять при поиске. AVPN для 64-разрядного виртуального адреса в AS/400 составляет лишь 41 разряд, а его старшие 16 разрядов установлены в 0.

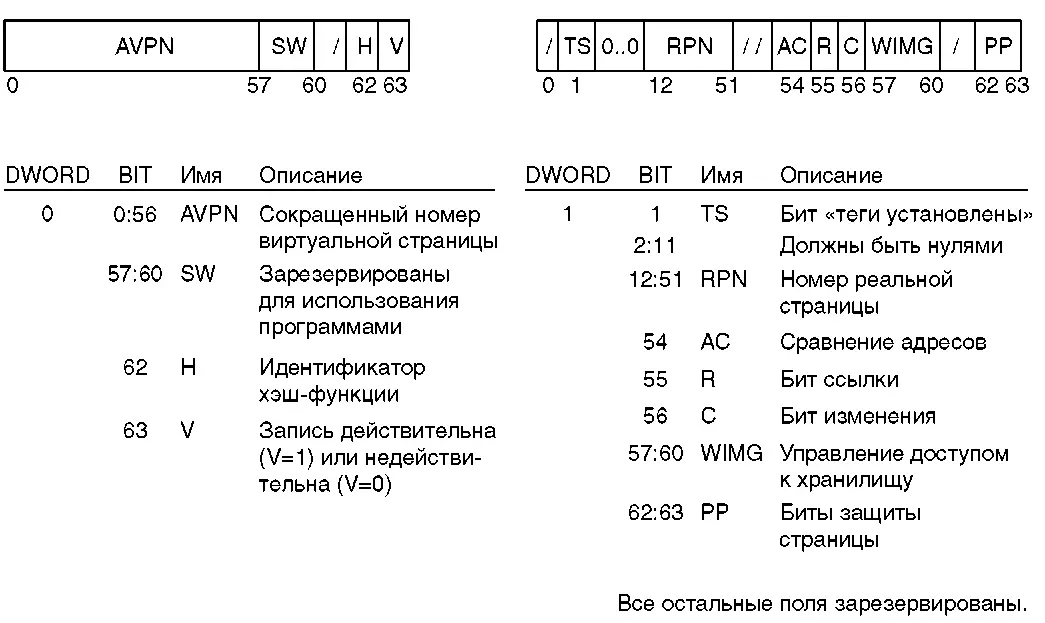

Рисунок 8.6. Формат записи страничной таблицы

Все PTE в PTEG последовательно просматриваются для сравнения VPN с виртуальным адресом. Если в одной из PTE обнаружен нужный AVPN и разряд действительности установлен (V=1), то 40-разрядный RPN из этой записи передается аппаратуре адресации памяти, где к нему присоединяется 12-разрядное смещение для получения реального адреса.

Другие биты PTE предоставляют дополнительную информацию о странице. Биты SW зарезервированы для использования компонентом управления памятью SLIC. Бит H определяет, находится ли данная запись в первичной или во вторичной страничной таблице страниц, которые используют несколько различающиеся хеш-функции. Бит TS задает, содержит ли данная страница указатели и, таким образом, имеет некоторые биты тега равными 1. Бит AC, если он включен, приводит в действие механизм сравнения адреса, который позволяет обнаруживать загрузки и сохранения в блок памяти. Аппаратура устанавливает биты R и C в 1 всякий раз при обращении к данной странице (бит R) или при ее изменении (бит C). Оставшиеся биты имеют отношение к режимам доступа и защите страницы (мы рассмотрим их несколько позже).

Следует несколько задержаться на битах R и С. Управление памятью использует их значения для определения страницы, которую следует удалить из памяти, когда возникает страничная ошибка и в память необходимо считать новую страницу. Управление памятью также использует эти разряды: всякий раз, когда другой компонент SLIC или транслированная программа MI запрашивает операции переноса, очистки или сброса.

Для ускорения поиска кандидата на замещение, управление памятью поддерживает «список поиска» всех страничных фреймов, которые могут быть замещены. При страничной ошибке (или при выполнении операций переноса и очистки) управление памятью вначале ищет в этом списке страничный фрейм, для которого оба бита R и С равны 0. Данная комбинация означает, что в недавнем прошлом страница не использовалась и не была изменена — значит, это лучший кандидат на замещение. После замещения страницы все биты R устанавливаются в значение 0. Таким образом, биты R позволяют определить, к каким страницам происходило обращение после последнего замещения страницы. Для тех страниц, которые не использовались недавно, значения R равны 0.

Если алгоритм замещения страницы в процессе просмотра списка поиска обнаруживает страничный фрейм, который был изменен, но давно не использовался (R=0, C=1), то такой фрейм помещается в «список изменений». Когда в этом списке набирается достаточное число страниц, запускаются одна или несколько задач откачки страниц. Страницы записываются на диск и возвращаются в список поиска (с С равным 0), где становятся кандидатами на замещение, если будут снова востребованы. Откачка страниц предотвращает заполнение памяти измененными страницами, к которым давно не было обращений.

Ясно, что поиск по таблице страниц занимает много времени — настолько много, что выполнять его при каждом обращении к памяти слишком накладно. По счастью, если страница недавно была востребована, велика вероятность, что в ближайшем будущем обращение к ней последует снова. Этот принцип лежит в основе использования справочных буферов: если Вы хотите снова использовать данную запись таблицы страниц, храните ее в регистре, чтобы обращение к ней происходило быстро. Для высокой производительности аппаратно поддерживается справочный буфер трансляции (TLB), содержащий PTE, использованные недавно. Поиск в TLB выполняется перед поиском в таблице страниц. Время поиска в TLB очень мало по сравнению с временем поиска в таблице страниц. Обычно, размер TLB достаточно велик, с расчетом, чтобы не менее 95 процентов трансляций выполнялось без необходимости обращения к таблице страниц.
