— трансляция адреса данных отключена;

— трансляция адреса данных включена.

•Разряд защиты C2 (MSRC2):

— защита C2 отключена;

— защита C2 включена.

•Проблемное состояние (MSRPR):

— процессор может исполнять любые команды;

— процессор может исполнять только непривилегированные команды.

•Пользовательское состояние (MSRUS):

— исполняется код ОС;

— исполняется пользовательский код.

Для определения размера адреса в процессе его трансляции используется разряд 64-разрядного режима (MSRSF). Например, в 32-разрядном режиме архитектура PowerPC определяет, что эффективный адрес имеет длину лишь 32 разряда. В режиме активных тегов процессоров AS/400 аппаратура поддерживает только 64-разрядный режим. Таким образом, SLIC, управляющий значениями разрядов MSR, будет устанавливать только 64-разрядный режим.

Разряды перемещения команд (MSRIR) и данных (MSRDR) позволяют процессору работать в режиме реальной адресации. Когда SLIC отключает перемещение, механизмы трансляции адреса не используются, и младшие 52 разряда эффективного адреса передаются как реальный адрес непосредственно подсистеме памяти. Подсистема памяти состоит из памятей кэша и основной. В архитектуре PowerPC для команд и данных — раздельные кэши, и соответственно отдельные разряды перемещения. Такая модель называется гарвардским кэшем [ 70 ] В начале 40-х годов Гарвардский Университет (Harvard University) разработал серию компьютеров Mark (проект финансировался IBM). Компьютеры Mark-III и Mark-IV имели раздельные памяти для команд и данных. Термин «гарвардская архитектура» до сих пор используется для обозначения машин с раздельной памятью. .

Первоначально бит защиты С2 (MSRC2) предназначался для того, чтобы вынуждать механизм трансляции адреса использовать сегментные регистры для всех пользовательских обращений, если процессор работает в режиме активных тегов и защита С2 включена. Использование системных таблиц гарантировало, что при включенной защите С2 ОС может контролировать и регистрировать доступ пользователей к любым объектам. Хотя данный разряд по-прежнему присутствует в некоторых процессорах PowerPC, он не используется для аудита С2. Вместо этого на уровне защиты 50 (защита С2) мониторинг и регистрацию пользовательского доступа компонент защиты SLIC осуществляет непосредственно, без использования сегментных регистров.

Разряд проблемного состояния (MSRPR) используется в процессе трансляции адреса и для защиты памяти. Он определяет, может ли процессор исполнять привилегированные команды PowerPC. Не следует путать эти привилегированные команды с привилегированными командами MI (такими как «PWRDWNSYS,» с которой мы встречались в главе 7) — привилегированные команды PowerPC исполняет только SLIC. Примером привилегированных команд PowerPC могут служить команды работы с тегами, например «lq».

Разряд пользовательского состояния (MSRUS) поддерживает уровни защиты AS/ 400 от 40 и выше. Он позволяет различать системное и пользовательское состояние процесса. Разряд пользовательского состояния определяет, могут ли полномочия быть помещены в указатель, и может ли процесс выполнять привилегированные команды MI. Данный разряд используется также для защиты памяти. Обратите внимание, что разряд пользовательского состояния также задействован только в режиме активных тегов.

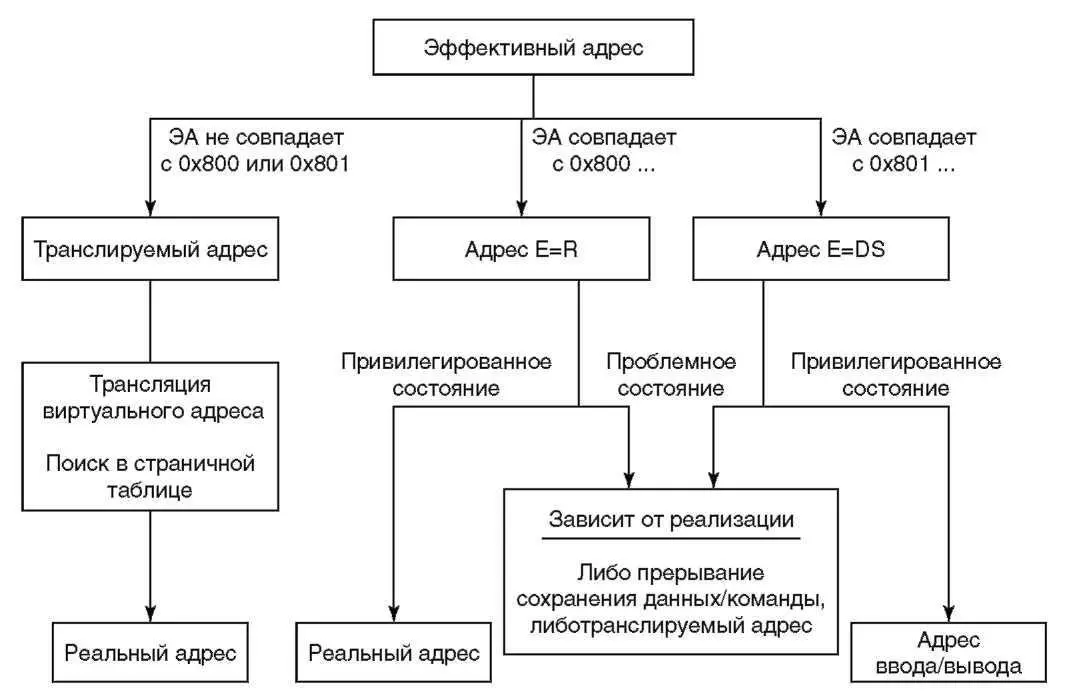

На рисунке 8.3 показана трансляция адреса PowerPC в режиме активных тегов. Аппаратура определяет, является ли 64-разрядный адрес, используемый программой, транслируемым адресом, адресом E = R или адресом E = DS. Для классификации используются старшие 12 разрядов (3 шестнадцатиричные цифры) эффективного адреса. Если эти три старшие цифры равны 800, то это адрес E = R. Некоторые компоненты SLIC, которым нужен доступ ко всем частям памяти, работают с реальными адресами, как и большая часть кода управления памятью. Часть пространства эффективных адресов зарезервирована для адресов E = R. Не случайно именно 252 этих адресов (64 разряда — 12 старших разрядов для 800 = 252) соответствуют диапазону реальных адресов.

Рисунок 8.3. Трансляция адреса в режиме активных тегов

Когда аппаратура обнаруживает адрес E=R, она проверяет разряд проблемного состояния, чтобы определить, может ли процесс, сгенерировавший такой адрес, выполнять привилегированные команды: PowerPC (MSRPR = 0). Если это так, то остальные 52 разряда адреса E=R передаются непосредственно основной памяти как реальный адрес. Если MSRPR = 1, то в зависимости от версии процессора, он будет либо генерировать прерывание, либо рассматривать адрес как транслируемый — разные процессоры PowerPC реагируют по-разному. Если использование адреса E=R допустимо, то накладных расходов при трансляции адреса не возникает. Мы любим говорить, что число 800 — ключ, открывающий бесплатный доступ к памяти.
