Коммутаторы кольца и связная архитектура
Если все устройства в кольце «знают» о связной архитектуре, коммутатор кольца передает обычным образом необходимые кадры, например кадры Fabric Login. Если устройства в кольце не поддерживают связную архитектуру, коммутатор кольца должен самостоятельно выполнять достаточно большой объем работы.
Коммутаторы кольца некоторых поставщиков не поддерживают каскадирование. Кроме того, некоторым коммутаторам кольца требуется обновление прошивки перед подключением к коммутаторам связной архитектуры. Ряд коммутаторов следует модернизировать для полной поддержки связной архитектуры перед их подключением к SAN.
Коммутаторы FC-AL производятся такими компаниями, как Brocade, McDATA, Gadzoox Networks, Vixel и QLogic.
4.7.4.3 Коммутаторы связной архитектуры Fibre Channel
Коммутаторы связной архитектуры Fibre Channel (Fibre Channel Fabric Switches – FC-SW) обеспечивают несколько выскоскоростных сеансов связи одновременно со всеми устройствами. На данный момент основные коммутаторы поддерживают быстродействие порядка 1 Гбит/с, в то время как скорость в 2 Гбит/с также перестает быть диковинкой. В основном коммутаторы связной архитектуры в пересчете на один порт стоят дороже, чем концентраторы и коммутаторы FC-AL, но они предоставляют намного больше функциональных возможностей.
Коммутаторы связной архитектуры более эффективны в сравнении с концентраторами и коммутаторами FC-AL. Например, коммутаторы предоставляют специальные службы, описанные выше, обеспечивают управление потоком с помощью базовых пакетов управления, а также, что гораздо важнее, некоторые коммутаторы способны эмулировать функции FC-AL для обеспечения обратной совместимости с более старыми устройствами.
Некоторые коммутаторы связной архитектуры поддерживают маршрутизацию без буферизации. Суть ее в том, что при получении заголовка кадра коммутатор быстро находит заголовок точки назначения, пока кадр все еще принимается. Преимущество такого подхода – снижение задержек при доставке кадра и отсутствие необходимости хранения содержимого кадра в памяти буфера. А недостаток заключается в немедленной передаче всех кадров, включая поврежденные.
Коммутаторы связной архитектуры играют важную роль в безопасности сетей хранения данных на основе Fibre Channel, что описывается более подробно в главе 7.
4.7.4.4 Сравнение трех устройств подключения

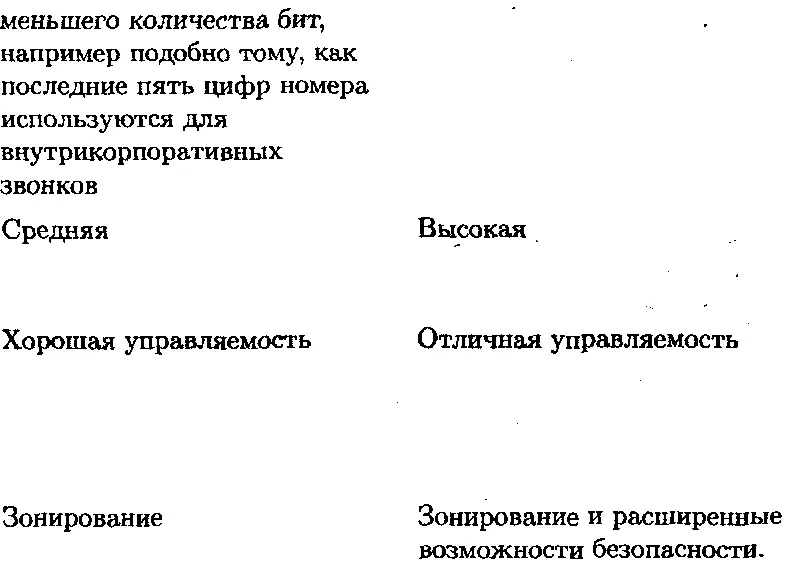

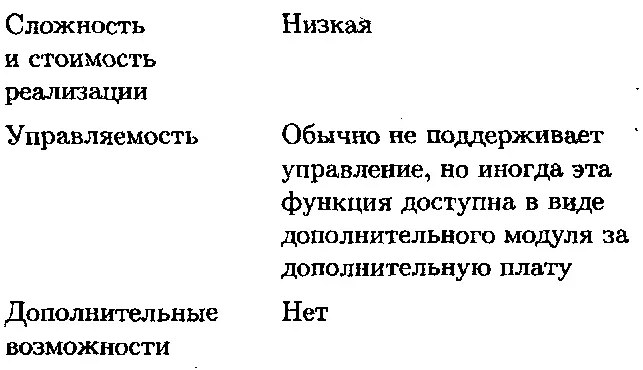

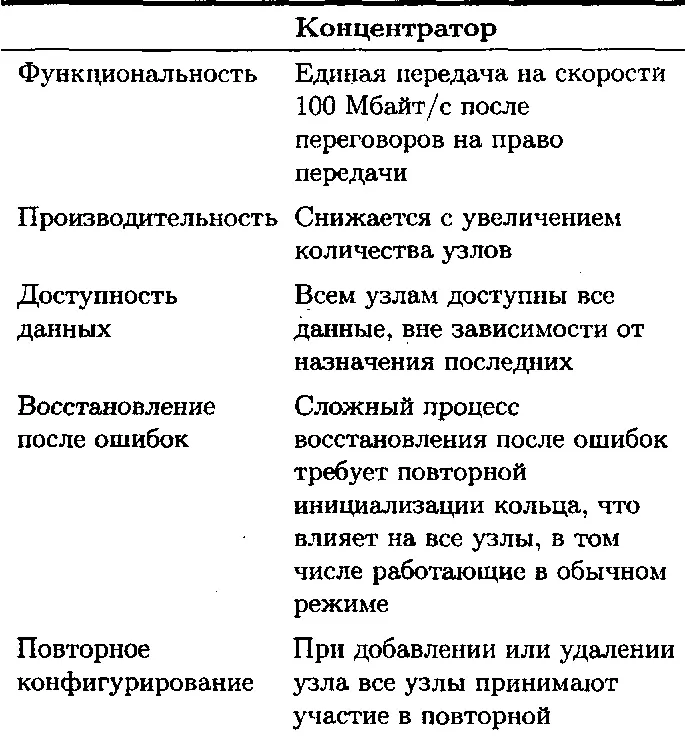

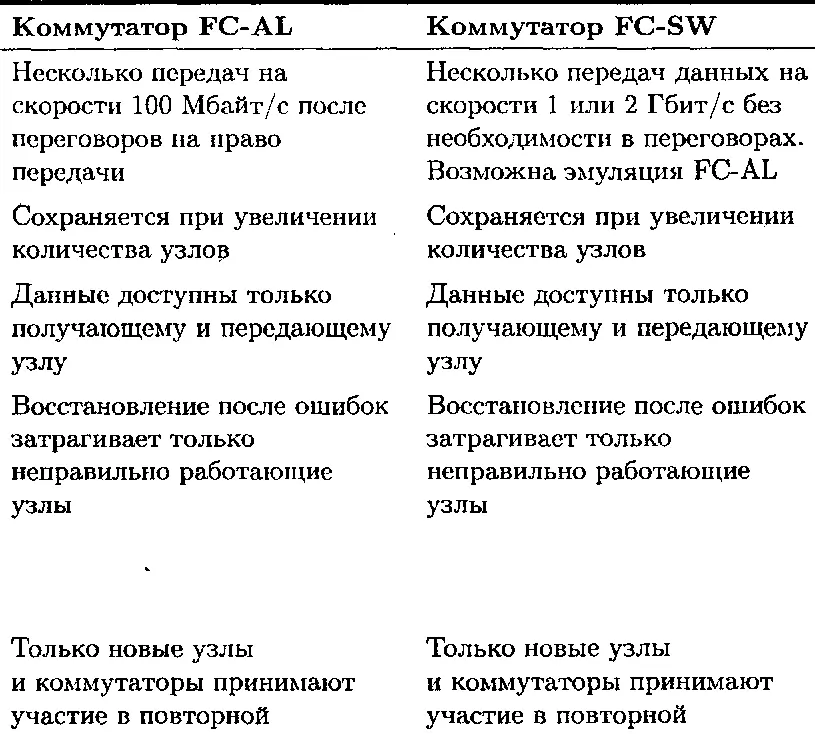

В табл. 4.5 приведены функциональные возможности и различия между тремя типами устройств Fibre Channel.
4.7.4.5 Мосты и маршрутизаторы
Как в этой главе, так и во всей книге термины мосты (bridges) и маршрутизаторы (routers) не относятся к традиционным мостам Ethernet и маршрутизаторам IP. В данном случае под мостами и маршрутизаторами подразумеваются устройства для Fibre Channel, а не для сетевых протоколов 2-го и 3-го уровней.
Мосты –■ это устройства, обеспечивающие взаимодействие между Fibre Channel и устаревшими протоколами, например SCSI. Мосты Fibre Channel- SCSI позволяют сохранить существующие инвестиции в устройства хранения SCSI. Такие мосты поддерживают интерфейсы SCSI и Fibre Channel и преобразуют данные двух протоколов. Таким образом, новый сервер с установленным адаптером шины Fibre Channel может получить доступ к существующим устройствам хранения SCSI. Мосты предоставляют интерфейс между параллельной шиной SCSI и интерфейсом Fibre Channel. Маршрутизаторы обладают аналогичными возможностями, но для нескольких шин SCSI и интерфейсов Fibre Channel. Маршрутизаторы систем хранения данных, или «интеллектуальные» мосты, предоставляют такие дополнительные возможности, как маскировка и отображение LUN, а также поддерживают команды SCSI Extended Сору. В качестве устройств, передающих данные, маршрутизаторы применяют команды Extended Сору для использования библиотеками хранения, что позволяет копировать данные между указанным целевым устройством и подключенной библиотекой. Эта функция также называется независимым резервным копированием (без сервера).
В качестве примера производителей маршрутизаторов и мостов можно привести такие компании, как Crossroads Systems, Chaparral Network Storage, Advanced Digital Information Corporation (ADIC после приобретения Path- light) и MTI.
