В предыдущих разделах рассматривались аппаратные элементы, формирующие сети хранения данных. В работе SAN также участвует немало различных программ, в основном предназначенных для управления, обеспечения безопасности, резервного копирования и восстановления данных. В разделах 4.8.1 и 4.8.2 рассматривается ряд концепций, необходимых для управления SAN и обеспечения безопасности данных. По сути, эти концепции предоставляют собой «сердце» SAN.

В ситуации, когда одна сеть содержит несколько компьютеров и единиц хранения данных, желательно ограничить влияние некоторых компьютеров (в терминологии Fibre Channel они называются узлами) до определенных подсистем хранения и некоторых единиц в рамках этих подсистем. Это имеет особый смысл в том случае, когда узел работает под управлением Windows NT, которая требует монтирования каждого обнаруженного устройства. С другой стороны, у UNIX есть таблица монтирования, благодаря чему монтируются только устройства, непосредственно указанные в таблице. Даже при использовании узлов под управлением UNIX желательно ограничить доступ из соображений обеспечения безопасности и для снижения вероятности повреждения данных. Доступ может быть ограничен тремя различными типами функций отображения и зонирования.

Базовая функция, реализованная в рамках узла; возможно, средствами программного драйвера адаптера шины.

Функция коммутатора.

Функция на уровне подсистемы хранения данных.

Термин зонирование связан с коммутаторами. Зонирование позволяет одним портам коммутатора подключаться только к заранее определенным портам. В некоторых случаях зонирование может ограничивать распространение управляющих кадров Fibre Channel; например, при появлении в кольце нового устройства хранения можно ограничить распространение кадра LIP среди других устройств.

С функциональной точки зрения зонирование дает возможность некоему компьютеру непосредственно подключаться к определенной подсистеме хранения данных. Недостаток такого подхода состоит в предоставлении всех ресурсов SAN для одного компьютера, который обычно не в состоянии полностью их использовать. В частности, зонирование не позволяет совместно загружать канал доступа сети или применять ресурсы подсистемы хранения данных.

Рис.4.9. Зонирование SAN

Зонирование можно воспринимать в качестве аналога конфигурирования порта IP для маршрутизатора с поддержкой брандмауэра. Еще одним примером может быть настройка виртуальных локальных сетей (VLAN) в существующей физической локальной сети. В виртуальной локальной сети только некоторые устройства «видят» друг друга, даже если в той же физической локальной сети находятся и другие устройства. Точно так же зонирование ограничивает возможности компонентов SAN (особенно инициаторов), предоставляя ограниченные данные об определенных единицах хранения и возможность доступа к ним, даже если в этой же физической сети хранения данных размещены и другие устройства хранения.

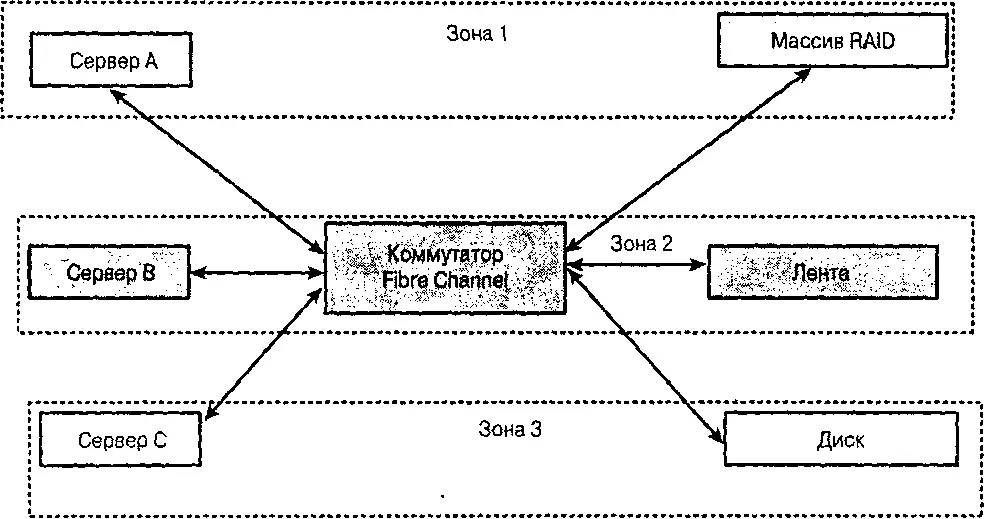

На рис. 4.9 демонстрируется концепция зонирования. Сеть хранения данных имеет три сервера и три единицы хранения. Различными оттенками указываются разные зоны.

Имена LUN могут совместно использоваться программным обеспечением файловой системы SAN. В этом программном обеспечении один или несколько серверов работают как серверы метаданных. Программное обеспечение устанавливается на клиентском компьютере (на компьютере, который желает получить доступ к файлам в сети хранения данных) и на сервере метаданных. Метаданные предоставляют клиентскому компьютеру информацию для отображения логического смещения в файле на физический номер блока указанного устройства. Это позволяет клиентскому компьютеру непосредственно получать доступ к файлу через SAN, без переноса данных через сервер. При достаточно грамотной организации обычные разрешения для файлов на

клиентском компьютере будут относиться и к файлам, хранящимся удаленно, что не требует от администратора дополнительных действий по настройке разрешений на совместный доступ к файлам.

Можно определить несколько зон, причем один узел имеет возможность входить в несколько зон одновременно; таким образом, некоторые зоны будут перекрываться. Зонирование выполняется несколькими способами.
