Протокол Fabric Login, который определяет обмен параметрами между портом и коммутатором связной архитектуры. Протокол и служба Fabric Login более подробно описываются в разделе 4.4.3.6.

Протокол Port Login, требующий, чтобы независимо от топологии («точка-точка», кольцо с разделением доступа или коммутируемая связная архитектура) два порта проводили взаимную регистрацию перед подключением друг к другу. Взаимная регистрация выполняется с помощью специального кадра PL0GI. С помощью протокола Port Login обеспечивается использование двух важных функций.

Возможность получения информации о порте N, на котором выполняется регистрация. К такой информации относится описание классов обслуживания, поддерживаемых портом N.

Инициализация буфера резервирования для управления потоком «точка-точка». Обратите внимание, что в контексте прямого подключения управление потоком «точка-точка» ничем не отличается от управления потоком «буфер-буфер».

Протокол Data Transfer, определяющий, как данные протокола верхнего уровня (уровня FC-4) передаются с помощью схем управления потоком, описанных в разделе 4.6.3.5.

Протокол Arbitrated Loop, который определяет методы инициализации и управления кольцом.

Интерфейс Fibre Channel проектировался для обеспечения различных способов передачи данных. Ряд служб отличается такими характеристиками:

тип сервисного подключения, т.е. аналогично TCP или без установки подключения, как в UDP;

поддержка многоабонентской доставки (multicast);

поддержка уведомления о доставке или невыполненной доставке;

поддержка гарантированной доставки кадров в том же порядке, в котором они были отправлены;

тип предоставляемых служб, например резервирование пропускной способности для соединения, если служба ориентирована на соединение;

тип механизмов управления потоком данных.

Для предоставления широкого диапазона вариантов передачи данных, определено неколько классов обслуживания.

Тип Class 1 определяет выделенное подключение, подобное подключению TCP/IP. Как и в TCP, Class 1 гарантирует, что кадры доставляются в той же последовательности, в которой они были отправлены. Тип Class 1 используется при передаче больших объемов данных, когда время, потраченное на установку соединения, на порядок меньше времени, необходимого для передачи данных.

Тип Class 2 определяет обслуживание без подключения (по аналогии с дейтаграммами), при котором кадры потенциально могут быть доставлены не в той последовательности, в которой они отправлялись (что подразумевает смену последовательности кадров протоколом более высокого уровня). Как и в случае использования сетевых протоколов, обслуживание Class 2 имеет смысл тогда, когда объем передаваемых данных достаточно мал и накладные расходы на установку соединения сравнимы с расходами на передачу самих данных. Получатель кадра Class 2 должен'отправить подтверждение при получении кадра.

Тип Class 3 также подразумевает обслуживание без установки подключения. Основное отличие от Class 2 состоит в том, что подтверждать успешное получение кадра нет необходимости. Это сравнимо с дейтаграммами IP, метод использования которых иногда в шутку называется «отправь и молись».

Тип Class 4 , который также называется Intermix, является необязательным классом обслуживания. Класс гарантирует определенную пропускную способность кадрам Class 1, а оставшаяся пропускная способность используется для кадров Class 2 и Class 3;

Тип Class 6 представляет собой однонаправленное, ориентированное на подключение обслуживание с предоставлением возможности многоабонентской доставки (Class 5 зарезервирован).

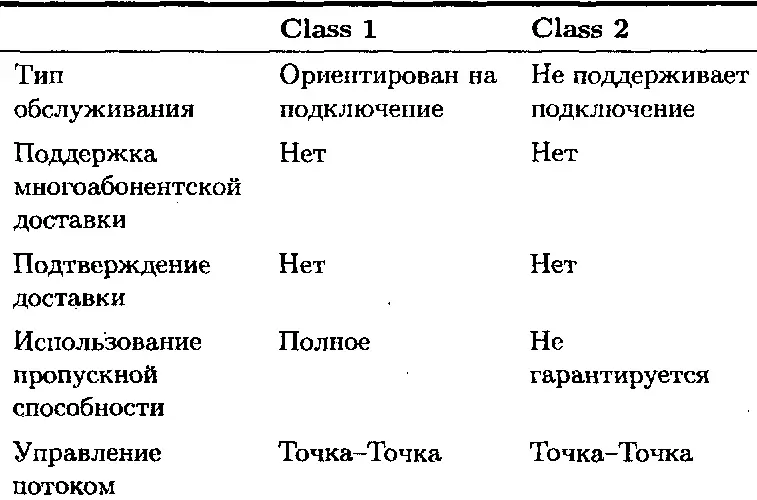

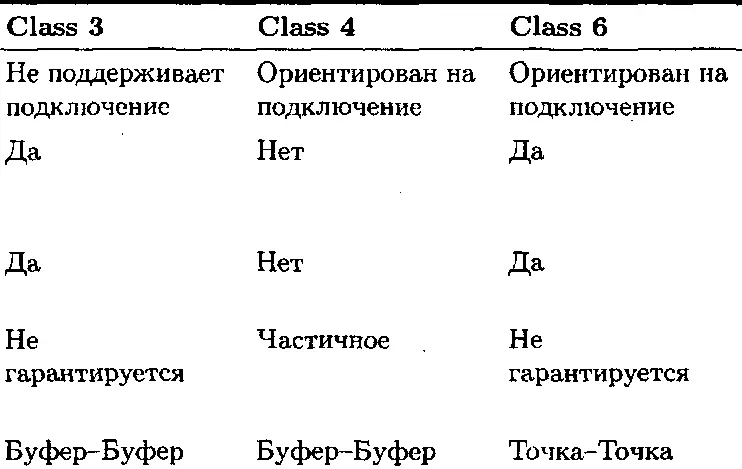

В табл. 4.4 собрана вся информация о классах обслуживания Fibre Channel.

Обратите внимание, что большинство поставщиков поддерживают классы 1, 2 и 3. В то же время некоторые поставщики поддерживают только классы, не ориентированные на соединение (Class 2 и Class 3).

Определяет общие службы, включая службы по управлению и общему транспортному механизму. Уровень FC-3 – общий для всех портов узла. Уровни FC-1, FC-2 и FC-4 реализованы отдельно для каждого порта. В этой схеме поддерживается использование разными портами различной конфигурации (рис. 4.6). Например, один порт может передавать данные SCSI, а другой в это же время будет передавать данные ATM.
