Определяет физические характеристики интерфейса и носителя. В частности, посредством FC-0 определяются спецификации уровней сигналов, носителя и получателей/отправителей. Уровень FC-0 позволяет использовать несколько интерфейсов, что дает возможность выбирать разные скорости передачи данных и различные передающие среды. В качестве примера физической передающей среды можно привести медный провод, одномодовый и мно- гомодовый кабели. Скорость передачи варьируется от 12,5 до 106,25 Мбайт/с.

Те, кто знаком с семиуровневой сетевой моделью ISO OSI [7] ISO — International Organization for Standardization (Международная организация по стандартизации); OSI — Open System Interconnection (взаимодействие открытых систем). , могут заметить, что FC-0 соответствует седьмому уровню модели ISO OSI.

Определяет схемы кодирования и декодирования данных, сигналов и специальных символов, а также управление ошибками. Кроме того, уровень FC-1 отвечает за обслуживание лйЬий связи.

Уровень FC-1 использует схему кодирования, которая называется 8В/10В. Схема проектировалась для того, чтобы обеспечить следующее:

эффективную синхронизацию данных;

расширенное обнаружение ошибок;

эффективное обнаружение управляющих символов;

упрощенное проектирование аппаратного обеспечения приемников/передатчиков.

Схема кодирования 8В/10В преобразует каждые 8 бит в два возможных значения, объемом 10 бит. Эти 10 бит используются в виде Ann. m, где А – значение К для индикации команды или D для индикации данных; гш – десятичное значения последних пяти битов байта; М – десятичное значение первых трех битов байта.

Два возможных значения появляются потому, что посредством спецификации выбирается одно из значений для кодирования данных при их передаче на базе недавней истории передачи. Это необходимо для того, чтобы обеспечить минимальное количество переходов состояния (между 0 и 1), что повысит эффективность передачи. Недавняя история передачи называется динамическим рассогласованием.

Как уже отмечалось, все данные кодируются с помощью 10 бит. Некоторые неиспользованные 10-битовые символы (в контексте данных) применяются для отделения фреймов и сигналов, включая сигналы о готовности порта для принятия данных, а также другие типы сигналов. Основное внимание уделяется обнаружению и исправлению ошибок на этапе передачи. Данные Fibre Channel всегда передаются группами по 4 байта, которые называются словами передачи (transmission words).

Определяет передачу данных от одного узла к другому, т.е. непосредственно транспортный механизм. Уровень FC-2 формирует кадры, определяет классы обслуживания и службы регистрации связной архитектуры или портов. Этот уровень можно представить в качестве аналога уровню MAC (Media Access Control) в модели ISO OS1.

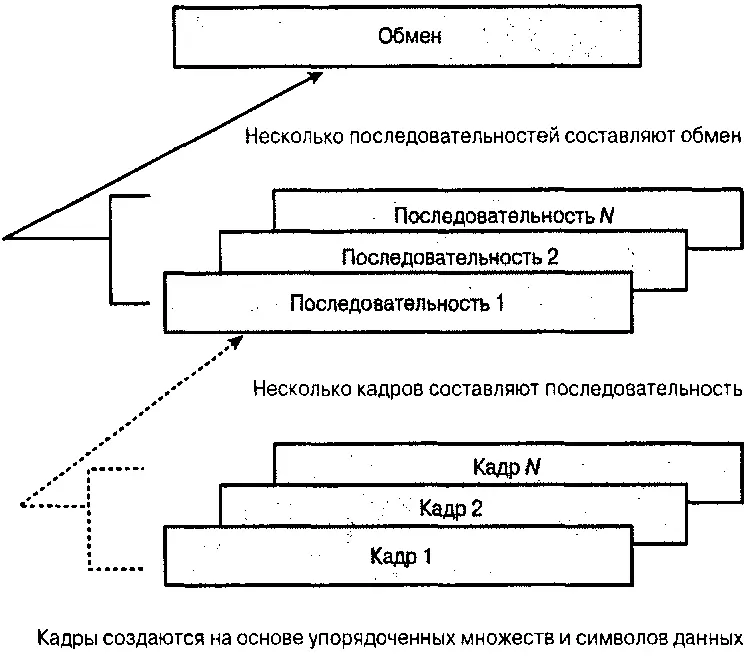

Рис. 4.4. Иерархия передачи данных Fibre Channel

Уровень FC-2 определяет:

иерархию передачи данных Fibre Channel, которая включает в себя упорядоченные множества, кадры, последовательности и обмены;

управление потоком Fibre Channel;

протоколы FC-2;

классы обслуживания FC-2.

Эти компоненты рассматриваются в разделах 4.6.3.1 4.6.3.7, но перед этим следует выяснить, как соединяются различные структурные элементы иерархии.

В Fibre Channel данные передаются с помощью кадров (frame). Кадр представляет собой эквивалент пакета TCP/IP. Кадры создаются из упорядоченных множеств и символов данных. Несколько кадров группируются вместе и формируют последовательность, а несколько последовательностей формируют обмен (exchange). Это демонстрируется на рис. 4.4.

В разделах 4.6.3.1–4.6.3.4 все эти компоненты рассматриваются более подробно.

Упорядоченные множества – это структуры последовательной передачи данных объемом 4 байта, которые представляют собой специальные символы или сигналы линии связи. Далее приведены примеры подобных множеств.

Разделители кадров SOF (Start Of Frame) и EOF (End Of Frame), которые являются аналогами пакетов SOF и EOF в сетях Ethernet. В отличие от Ethernet, в Fibre Channel определено несколько вариантов SOF и EOF, поскольку уровнем FC-1 используется схема кодирования, формирующая несколько представлений для каждого передаваемого символа.

Два базовых сигнала для указания состояния порта.
