Элементы четвертьволновой длины также будут работать. Дополнительные элементы, называемые рефлекторами и директорами, располагаются параллельно активному элементу через абсолютно одинаковые интервалы, определяемые размером активного элемента. Рефлекторы располагаются позади активного элемента, а директоры — впереди него. Большинство ТВ-антенн на крышах, широко использовавшихся до появления кабельного и спутникового телевидения, были типа «волновой канал».

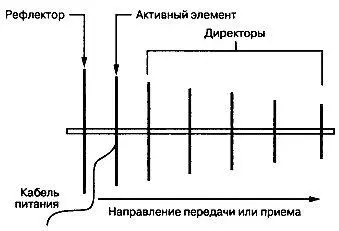

Рис. 11.7
«Волновой канал» всегда имеет только один рефлектор, который примерно на 5 % длиннее активного элемента, и несколько директоров, примерно на 5 % короче (каждый последующий директор должен быть короче предыдущего). Чем больше элементов вы добавляете в «волновой канал», тем выше значение коэффициента усиления. Если вы хотите сами сконструировать такую антенну, взгляните на антенну Роба Фликенджера (Rob Fiickenger), смонтированную в банке из-под картофельных чипсов Pringles, на http:// www.oreilly- net.com/cs/weblog/view/wlg/448.
Во многих конструкциях кустарных антенн «волновой канал» на частоту 2,4 ГГц в качестве рефлекторов, директоров и активных элементов используются однодюймовые шайбы (2,54 см). Можно назвать две основные причины, по которым они работают отнюдь не идеально: во-первых, на частоте 2,437 ГГц (центральная частота шестого канала) активный элемент четвертьволновой длины должен иметь размер приблизительно 3 см, а шайбы на 16 % меньше, чем должны быть для идеальной работы; во-вторых, рефлектор и директоры имеют те же размеры, что и активный элемент, это снижает коэффициент усиления (или чувствительность) антенны. Но, учитывая, что вся конструкция обходится примерно в $7, она заслуживает внимания. Если пара таких антенн доставляет ваш сигнал из точки в точку и обратно с высокой скоростью, неважно, что рефлекторы и директоры не соответствуют точным размерам.
В более традиционной 13-элементной конструкции Даррена Фултона (Darren Fulton) на http:// www.users.bigrpond.com/Darren.fulton/yagi/13element_yagu-antenna_for2.htm. представленной на рис. 11.8, использованы антенные элементы из толстой латунной или медной проволоки и рефлектор, изготовленный из листового алюминия.

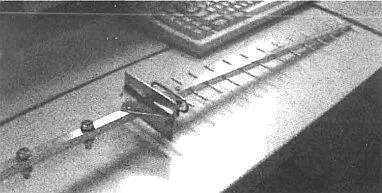

Рис. 11.8
«Волновой канал» не является единственным типом направленной антенны, подходящим для самодельных конструкций. Волноводные антенны с излучающим элементом внутри отражающего металлического цилиндра или конуса представляют собой другую весьма эффективную конструкцию. Эффективность антенны зависит от размеров, длины излучающего элемента и точности его позиционирования. Инструкции Грега Рема (Greg Rehm) по созданию волноводной антенны из жестяной банки представлены в режиме online на http://www.turnpoint.net/wireless/cantennahowto.html.
Если вы хотите усилить сигнал во всех направлениях, следует использовать всенаправленную антенну. Дисконическая конструкция Тима Кайла (Tim Kyle) доступна на http://kyleti.aswwc.net/index.php?page=projects&old_project=80211bDisconeи выглядит неплохой отправной точкой.
Исходя из тестов и оценок, опубликованных в Интернете по этим и другим кустарным антеннам, они являются в равной степени эффективными и дешевыми, особенно если при подсчете стоимости вы не учитываете затраченного времени.
