Сидни Фейт - TCP/IP Архитектура, протоколы, реализация (включая IP версии 6 и IP Security)

2. Клиентский процесс исполняет системную подпрограмму, имеющую смысл: "Я хочу выполнить коммуникацию UDP. Предоставьте мне порт".

3. Системная подпрограмма выбирает неиспользованный порт из пула доступных портов и предоставляет его клиентскому процессу.

Можно видеть, что TCP также идентифицирует источник и назначение своим 16-разрядным идентификатором порта. Например, порт 21 применяется для доступа к службе пересылки файлов , а порт 23 — для службы регистрации telnet .

Номера TCP и UDP независимы друг от друга. Один процесс может посылать сообщения из порта UDP с номером 1700, в то время как другой продолжает сеанс TCP через порт 1700. Существует несколько служб, доступных как через TCP, так и через UDP. В этом случае IANA предусматривает присвоение одинакового номера порта для службы UDP и TCP. Однако конечные точки коммуникации остаются в разных местах.

Используемая для коммуникации комбинация IP-адреса и порта называется адресом socket (дословно — гнездо, разъем). Отметим, что адрес socket обеспечивает для сервера или клиента всю информацию, необходимую для идентификации партнера по коммуникации.

Заголовок IP содержит IP-адреса источника и назначения. Заголовки UDP и TCP содержат номера портов источника и назначения. Следовательно, каждое сообщение UDP или TCP несет в себе адрес socket для источника и назначения.

Ниже приведен результат выполнения команды netstat -па , выводящей локальные и удаленные адреса socket для текущих активных коммуникаций с системой tigger . Адреса socket записаны в форме IP-адрес.номер_порта .

> netstat -na

Active Internet connections (including servers)

Proto Recv-Q Send-Q Local Address Foreign Address (state)

Tcp 0 0 127.0.0.1.1340 127.0.0.1.111 TIME_WAIT

Tcp 0 0 128.121.50.145.25 128.252.223.5.1526 SYN_RCVD

Tcp 0 0 128.121.50.145.25 148.7.9.160.65.3368 ESTABLISHED

Tcp 0 438 128.121.50.145.23 130.132.57.246.2219 ESTABLISHED

Tcp 0 0 128.121.50.145.25 192.5.5.1.4022 TIME_WAIT

Tcp 0 0 128.121.50.145.25 141.218.1.100.3968 TIME_WAIT

Tcp 0 0 128.121.50.145.25 35.8.2.2.3722 TIME_WAIT

Tcp 0 0 128.121.50.145.1338 165.247.48.4.25 ESTABLISHED

Tcp 0 0 128.121.50.145.25 128.173.4.8.3626 ESTABLISHED

Tcp 0 0 128.121.50.145.25 192.48.96.14.3270 ESTABLISHED

. . .

Udp 0 0 *.7 *.*

Udp 0 0 *.9 *.*

Udp 0 0 *.37 *.*

Udp 0 0 *.19 *.*

Udp 0 0 *.111 *.*

. . .

Например, выделенный рамкой элемент показывает сеанс регистрации TCP из порта клиента 2219 с IP-адресом 130.132.57.246 на стандартный порт telnet с номером 23 и адресом 128.121.50.145. Строки, подобные *.7 и *.9, представляют службы UDP на tigger , ожидающие запросов от клиентов.

Какой механизм необходим для запуска протокола User Datagram Protocol? Прежде всего, UDP должен быть присвоен уникальный идентификатор протокола (17). Это значение будет помещаться в поле протокола IP с названием Protocol во всех исходящих сообщениях UDP. Входящие сообщения со значением 17 в поле протокола IP доставляются в UDP. Протокол UDP формирует сообщение, добавляя простой заголовок к данным от приложения. В этом заголовке указываются номера портов источника и назначения.

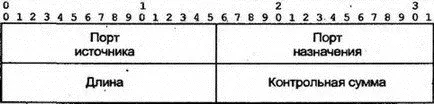

На рис. 9.3 представлен формат заголовка UDP. Заголовок содержит 16-разрядные номера портов источника и назначения, определяющие конечные точки коммуникации. Поле длины определяет общее количество октетов в заголовке и части для данных сообщения UDP. Поле контрольной суммы позволяет проверить корректность содержимого сообщения.

Рис. 9.3.Заголовок UDP

Вспомним, что заголовок IP содержит контрольную сумму для проверки корректности своих полей. Назначением контрольной суммы UDP является проверка содержимого сообщения UDP.

В UDP контрольная сумма вычисляется как комбинация специально сформированного псевдозаголовка (pseudo header), содержащего некоторую информацию IP, заголовка UDP и данных из сообщения.

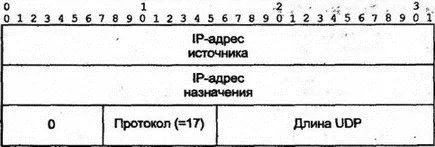

Формат псевдозаголовка и его участие в вычислении контрольной суммы показаны на рис. 9.4. Отметим, что адрес источника, адрес назначения и поле протокола заимствуются из заголовка IP.

Рис. 9.4.Поля псевдозаголовка для контрольной суммы UDP

Использование контрольной суммы в коммуникации не является обязательным. Когда она не применяется, поле имеет нулевое значение. Если же контрольная сумма была вычислена и равна нулю, такое значение представляется последовательностью единиц.
