Сидни Фейт - TCP/IP Архитектура, протоколы, реализация (включая IP версии 6 и IP Security)

Сеть провайдера переносит трафик между автономными системами, и очень неплохо, когда многие системы могут общаться через BGP. Такие системы способны взаимодействовать друг с другом через внутренние соединения BGP. Внешние соединения BGP используются для коммуникации между равными друг другу системами, находящимися в различных автономных системах (такие соединения называются связями, даже если это соединения TCP, которые, возможно, проходят через промежуточные маршрутизаторы).

Существенным отличием BGP от других протоколов маршрутизации является способность обмена информацией о маршрутизации с хостами, а не только с маршрутизаторами. Возможна конфигурация, в которой хост возьмет на себя всю работу по общению с внешними системами BGP в соседних автономных системах. Хост может использоваться как сервер маршрутизации, пересылая информацию граничному серверу собственной автономной системы.

Сообщение об изменениях в BGP может содержать сведения только об одном пригодном маршруте. Однако в нем может присутствовать список из одного или нескольких изолированных (withdrawn) маршрутов, которые не следует более использовать.

Описание маршрута состоит из нескольких атрибутов маршрута, которые включают:

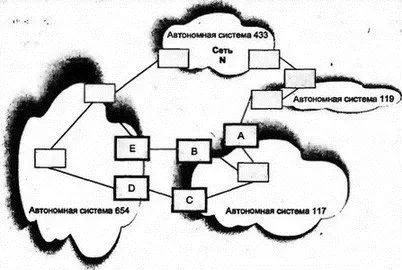

Рис. 8.24 показывает различия между Multi-exit Discriminator и Local Preference. Системы в АС 117 хотят достичь сети N автономной системы (АС) 433. АС 654 имеет два маршрута к точке назначения, и она объявила, что лучший из них — через маршрутизатор E. Однако АС 117 имеет внутренне назначенное локальное предпочтение для доступа к сети N через АС 119.

Рис. 8.24.Предпочтительные маршруты

Целью объединения маршрутов является исключение ненужной информации из удаленных таблиц маршрутизации. Провайдер может объединить маршруты, сведения о которых получены от его клиентской автономной системы.

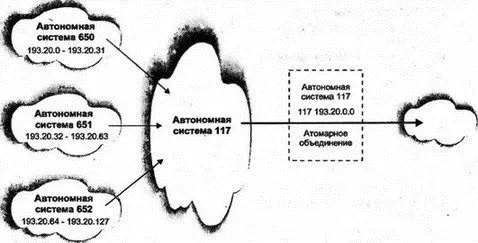

Как показано на рис. 8.25, маршрутизаторы BGP в автономных системах 650, 651 и 652 могут отчитаться о своих маршрутах, однако провайдер автономной системы 117 объединил их в один маршрут (элемент таблицы маршрутизации). Этот факт отражается атрибутом Atomic Aggregate .

Рис. 8.25.Объединение маршрутов

Отметим, что автономная система 652 может быть локальным провайдером и объединять маршруты своих клиентов, т.е. от удаленной системы может быть скрыто более одного маршрута. Каждый из объединяющих маршрутизаторов автономной системы будет пересылать трафик к точкам назначения своих клиентов на основе собственной таблицы маршрутизации.
