Станция управления анализирует переменные MIB, компилируя определения MIB в записи ASN.1. Хорошие станции управления позволяют компилировать столько MIB, сколько нужно.

После компиляции станция управления готова посылать и получить сообщения SNMP, содержащие любую из скомпилированных переменных. Хорошие станции могут также выводить описания переменных. На рис. 20.13 показан вывод в HP Open View условия DESCRIPTION описания sysDescr .

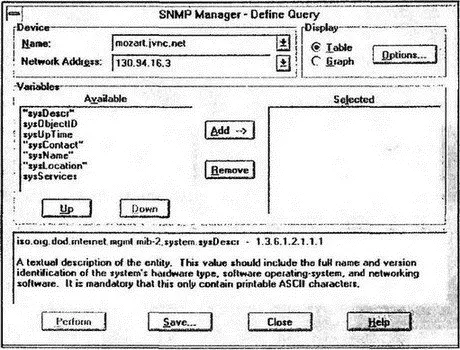

Рис. 20.13.Вывод описаний переменных на экране диспетчера SNMP

Причиной широкого распространения SNMP стало то, что проектировщики придерживались правила "Будь проще!"

■ Все данные MIB состоят из простых скалярных переменных, хотя отдельные части MIB могут быть логически организованы в таблицы.

■ Только небольшое число типов данных (например, целые числа или строки октетов) используется выражения значений всех переменных MIB.

Фактически основные типы данных — это INTEGER (целое), OCTET STRING (строка октетов) и OBJECT IDENTIFIER (идентификатор объекта).

Целые числа используются в двух случаях:

■ Для ответа на вопрос "сколько?"

■ Для перечисления списка вариантов, например 1 = включено, 2 = выключено, 3 = тестирование.

Ниже приведено определение, иллюстрирующее использование различных типов данных. Заметьте, что в первом определении формулировка SYNTAX ограничивает амплитуду значений.

tcpConnLocalPort OBJECT-TYPE

SYNTAX INTEGER (0..65535)

ACCESS read-only

STATUS mandatory

DESCRIPTION

"Номер локального порта для данного

соединения TCP."

:: = { tcpConnEntry 3 }

ifAdminStatus OBJECT-TYPE

SYNTAX INTEGER {

up (1), - готов к пересылке пакета

down (2),

testing (3) - режим тестирования

}

ACCESS read-write

STATUS mandatory

DESCRIPTION

"Требуемое состояние интерфейса. Тестирование (3) указывает

на отмену пересылки пакетов."

::= { ifEntry 7 }

Счетчик — это положительное целое число, которое увеличивается до максимального значения и затем сбрасывается в ноль. Известно, что 32-разрядный счетчик может увеличиваться до 2³²-1 (4 294 967 295) и затем сбрасывается в 0. В версии 2 добавлен 64-разрядный счетчик, который может увеличиваться до 18 446 744 073 709 551 615.

Значение счетчика само по себе не используется. Регистрируется текущее значение счетчика, а затем сравнивается с его предыдущим значением. Смысл имеет разность этих значений. Пример переменной со счетчиком:

ifInOctets OBJECT-TYPE

SYNTAX Counter

ACCESS read-only

STATUS mandatory

DESCRIPTION

"Общее количество полученных интерфейсом октетов,

включая символы обрамления кадров."

:: = { ifEntry 10 }

Масштаб (gauge) — это целое число, которое ведет себя по-разному. Значения масштаба увеличиваются и уменьшаются. Масштабы используются для количественного описания, например длины очереди. Иногда значение масштаба растет, а иногда уменьшается.

32-разрядный масштаб может увеличиваться до 2³²-1 (4 294 967 295). Если измеряемая величина превышает масштаб, то она фиксируется в этом максимуме, пока значение снова не уменьшится (см. рис. 20.14).

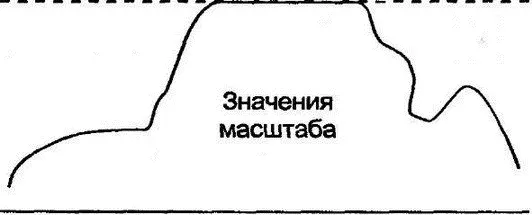

Рис. 20.14.Поведение значения масштаба

Пример переменной масштаба:

ifOutQLen OBJECT-TYPE

SYNTAX Gauge

ACCESS read-only

STATUS mandatory

DESCRIPTION

"Длина выходной очереди пакетов

(в пакетах)."

::= { ifEntry 21 }

Интервалы времени измеряются в Time Ticks , размер которого выражается в сотых долях секунды. Значение TimeTick — неотрицательное целое число в пределах от 1 до 2³²-1. Для переполнения счетчика TimeTick потребуется 497 дней.

SysUptime , измеряющая время от инициализации программного обеспечения агента,— это наиболее часто используемая переменная TimeTick.

sysUpTime OBJECT-TYPE

SYNTAX TimeTicks

ACCESS read-only

STATUS mandatory

DESCRIPTION

"Время (в сотых долях секунды) от последней инициализации

части системы для сетевого управления."

:: = { system 3 }

OCTET STRING (строки октетов) — это последовательность байт. Почти любые данные можно представить строкой октетов.
