Routing Table:

Destination Gateway Flags Ref Use Interface

------------ ------------- ----- --- ----- ---------

127.0.0.1 127.0.0.1 UH 0 5054 lo0

194.85.160.0 194.85.160.50 U 3 30926 le0

default 194.85.160.1 UG 0 47150 le0

Первая запись таблицы показывает маршрут для псевдохоста (localhost) логической сети операционной системы. Следующий маршрут адресует непосредственно подключенную к интерфейсу (его адрес 194.85.160.50) сеть (194.85.160.0). Наконец, последняя запись определяет маршрут по умолчанию, направляя все пакеты, адресованные получателям "внешнего мира", для которых наш хост не знает конкретных маршрутов, на шлюз с адресом 194.85.160.1, который обладает большей информацией о возможных маршрутах.

Прежде чем перейти к описанию функционирования модулей протоколов TCP/IP, рассмотрим еще одну структуру данных, называемую управляющим блоком протокола (Protocol Control Block, PCB), который в случае TCP/IP называется Internet PCB , и представлен структурой inpcb, определенной в файле . Вид структуры inpcbпоказан на рис. 6.28.

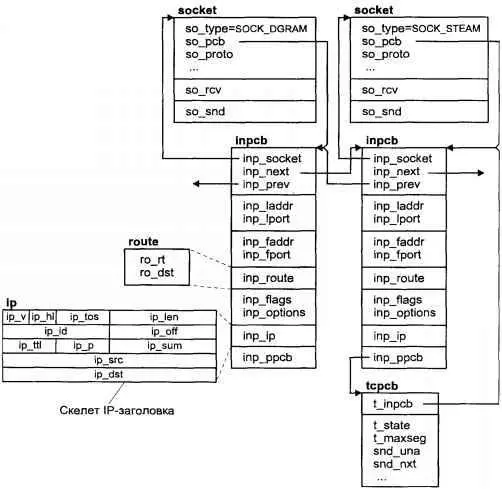

Рис. 6.28. Структуры данных протоколов TCP/IP

Эта структура создается для каждого активного сокета TCP или UDP и содержит информацию, необходимую для текущих транзакций протокола, такую как IP-адреса источника и получателя ( inp_laddrи inp_faddr), номера портов ( inp_lportи inp_fport), маршрутизационной информации ( inp_route). TCP создает дополнительный управляющий блок, где хранятся данные, необходимые для работы этого протокола (такие как порядковые номера, номера подтверждений и т.д.)

Управляющие блоки размещаются в виде связанного списка, отдельного для TCP и UDP. Модули протокола имеют в своем распоряжении набор функций для создания, поиска и удаления управляющего блока. Модуль IP демультиплексирует сообщения на основании номера протокола, указанного в заголовке датаграммы, а протокол транспортного уровня, в свою очередь, производит поиск требуемого управляющего блока для доставки данных протоколам более высокого уровня (приложений).

Перейдем теперь к описанию взаимодействия рассмотренных модулей в сетевой подсистеме BSD UNIX (рис. 6.29).

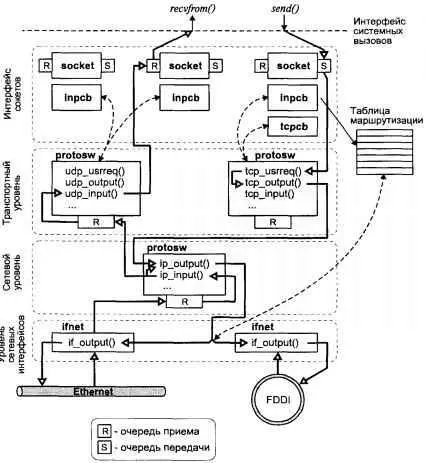

Рис. 6.29. Сетевая подсистема BSD UNIX

Сетевой интерфейс получает пакеты данных из сети и передает их соответствующему модулю сетевого уровня на основании информации, содержащейся в заголовке кадра уровня канала. В данном разделе мы не будем рассматривать поддержку различных сетевых протоколов, а остановимся только на взаимодействии с протоколом IP. В этом случае полученные пакеты помещаются в очередь приема модуля IP. После этого с помощью программного прерывания вызывается процедура ip_input(), которая поочередно извлекает пакеты из очереди и обрабатывает их. После обработки на основании информации заголовка IP-датаграммы данные либо передаются протоколу транспортного уровня, либо уничтожаются, если в данных обнаружена ошибка, либо передаются другому интерфейсу для последующей отправки фактическому адресату. В последнем случае система выполняет роль шлюза.

Датаграмма считается адресованной данному хосту, если адрес получателя совпадает с одним из адресов интерфейса данного хоста, или адрес получателя является широковещательным (или групповым) адресом данной сети. В случае получения фрагментированной датаграммы модуль производит ее реассемблирование. Для этого отдельные фрагменты собираются в специально организованной очереди, пока не будет сформирована исходная датаграмма. После этого данные передаются транспортному протоколу. Для демультиплексирования модуль IP использует поле Protocolзаголовка, которое по существу является индексом таблицы, каждый элемент которой представлен коммутатором протокола, рассмотренного ранее в этой главе. Соответственно модуль IP имеет возможность непосредственно вызвать функцию pr_input()требуемого протокола следующего уровня.

В случае, когда полученная датаграмма не содержит ошибок, но не адресована данному хосту, она, возможно, должна быть передана на другой сетевой интерфейс для последующей передачи фактическому адресату. Эта процедура носит название шлюзования (forwarding) и включает выполнение следующих шагов:
