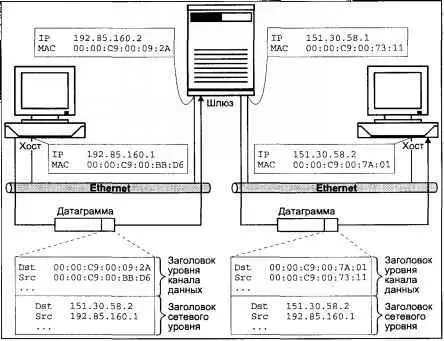

Рис. 6.26. Инкапсуляция пакетов для косвенных маршрутов

На то, что маршрут является косвенным, указывает флаг RTF_GATEWAYэлемента таблицы маршрутов. В этом случае MAC-адрес получателя при формировании кадра канального уровня, будет определяться исходя из сетевого адреса шлюза, хранящегося в поле rt_gateway. [85] Для определения соответствия между IP-адресами интерфейсов и их MAC-адресами используется протокол ARP (Address Resolution Protocol), позволяющий производить формирование адреса кадра уровня канала данных.

Модуль протокола имеет возможность доступа к маршрутизационной информации с помощью трех функций: rtalloc()для получения маршрута, rtfree()для его освобождения и rtredirect()для обработки управляющих сообщений о перенаправлении маршрута ( ICMP REDIRECT).

Функция rtalloc()позволяет модулю протокола определить маршрут к требуемому адресату. В результате модуль размещает структуру route, имеющую следующие поля:

Возвращаемый функцией rtalloc()маршрут может быть освобожден с помощью функции rtfree()(это не означает, что маршрут будет удален из таблицы маршрутизации). Время жизни маршрута зависит от протокола верхнего уровня. Например, модуль протокола TCP хранит маршрут на протяжении жизни виртуального канала.

Функция rtredirect()обычно вызывается модулем протокола в ответ на получение от соседних шлюзов управляющих сообщений о перенаправлении маршрута. [86] В семействе протоколов TCP/IP для этих целей служит протокол ICMP. Сообщения о перенаправлении маршрутов ICMP REDIRECT формируются IP-модулем шлюза и информируют IP-модули соседних хостов (шлюзов) о существовании более выгодного маршрута к данному адресату. Шлюз генерирует такое сообщение в случае, когда обнаружен более предпочтительный маршрут для передаваемого пакета. Например, если хосты А и В находятся в одной и той же сети, и хост А направляет пакеты В через шлюз С, последний отправит А сообщение о перенаправлении маршрута, информирующее, что А в дальнейшем должен посылать данные В непосредственно. Этот процесс показан на рис. 6.27.

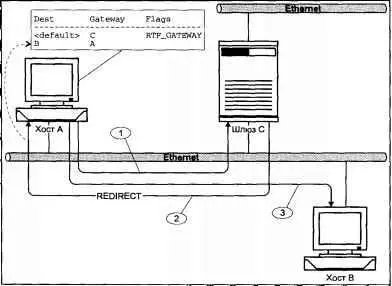

Рис. 6.27. Перенаправление маршрутов

Данная возможность может использоваться для упрощения процедуры формирования таблицы маршрутизации. Например, рабочие станции могут хранить только маршрут по умолчанию (в сеть 0), адресующий соседний шлюз. При передаче данных хостам той же сети, что и источник, шлюз будет информировать последний о перенаправлении маршрутов, позволяя тем самым заполнить элементы маршрутизационной таблицы.

Функция rtredirect()вызывается с параметрами, указывающими на адрес получателя, новый адрес шлюза, который необходимо миновать для достижения адресата, а также источник перенаправления маршрута. Заметим, что сообщения о перенаправлении маршрута принимаются только от текущего шлюза для данного получателя. Если существует маршрут, отличный от маршрута по умолчанию, то для него изменяется поле rt_gatewayсогласно указанному в сообщении новому адресу шлюза. В противном случае создается новая запись таблицы маршрутизации.

Вопросы определения маршрутов в UNIX являются прерогативой специальных прикладных процессов, а не ядра операционной системы. Ядро размещает и хранит необходимую маршрутизационную информацию, а также обеспечивает интерфейс доступа к этой информации. Процесс имеет возможность добавить или удалить маршрут с помощью системного вызова ioctl(2) . Для добавления маршрута используется команда SIOCADDRT, а для удаления — SIOCDELRT.

В качестве процессов, отвечающих за заполнение таблиц маршрутизации и ее динамическое обновление, можно назвать стандартный демон routed(1M) , использующий протокол RIP (Routing Information Protocol) для динамического определения и обновления маршрутов, а также демон gated(1M) , поддерживающий работу нескольких протоколов обмена маршрутизационной информацией (RIP, OSPF, BGP).

Текущую таблицу маршрутизации можно увидеть, воспользовавшись командой netstat(1M) :

$ netstat -rn
