Андрей Робачевский - Операционная система UNIX

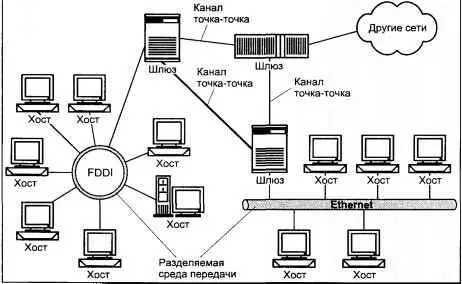

Рис. 6.24. Коммуникационная среда UNIX (internetwork)

Маршрутизационная информация хранится в виде двух таблиц, одна из которых предназначена для маршрутов к хостам, а другая — для маршрутов к сетям. Такой подход позволяет использовать универсальные механизмы определения маршрута как для сетей с разделяемой средой передачи (например, Ethernet), так и для сетей с каналами типа точка-точка. Например, для доставки пакета удаленному хосту, подключенному к сети первого типа, достаточно знать адрес этой сети, в то время как для каналов точка-точка необходимо явно задать адрес интерфейса противоположного конца канала. [84] Вспомним, что IP-адрес состоит из двух частей — адреса сети и адреса хоста в этой сети. Для интерфейса, подключенного к разделяемой среде, каковой является большинство локальных сетей, существенным является лишь первая часть адреса-получателя, поскольку через этот интерфейс непосредственно доступны все хосты с данным адресом сети. Напротив, через сетевой интерфейс типа точка-точка непосредственный доступ осуществляется к единственному хосту, расположенному на другом конце канала, и, таким образом, необходимо определение полного адреса удаленного интерфейса.

При определении маршрута модуль сетевого протокола (IP) сначала просматривает элементы таблицы для хостов, а затем для сетей. Если оба поиска не дают результата, используется маршрут по умолчанию (если такой установлен), определенный как маршрут в сеть с адресом 0. Обычно используется первый найденный маршрут. Таким образом, порядок поиска обеспечивает приоритетность маршрутов к хостам по отношению к маршрутам к сетям, что естественно, поскольку первые представлены более конкретными адресами.

Каждый элемент таблицы маршрутизации, показанный на рис. 6.25, содержит адрес получателя (это может быть адрес сети получателя или адрес конкретного хоста). Это значение хранится в поле rt_dst. Следующее поле, rt_gateway, определяет следующий шлюз, которому необходимо направить пакет, чтобы последний в конечном итоге достиг адресата. Поле rt_flagsопределяет тип маршрута (к хосту или к сети), а также его состояние. В поле rt_useхранится число переданных по данному маршруту пакетов, a rt_refcntопределяет использование маршрута сетевыми процессами (виртуальными каналами). Наконец, поле rt_ifpадресует сетевой интерфейс, которому необходимо направить пакет для дальнейшей передачи по данному маршруту.

Рис. 6.25. Элемент таблицы маршрутизации

Различают не только маршруты к хостам и сетям, но также маршруты прямые (direct) и косвенные (indirect). Первое различие определяет критерий сравнения адреса получателя пакета с полем rt_dstэлемента таблицы маршрутизации. Если маршрут к сети, то сравнивается только сетевая часть адреса, в противном случае требуется полное совпадение адресов.

Определение маршрута как прямого или косвенного зависит от того, имеется ли непосредственная связь между получателем, указанным в поле rt_dst, и сетевым интерфейсом, обслуживающим данный маршрут. Например, маршрут в сеть, непосредственно подключенную к сетевому интерфейсу, является прямым. Напротив, маршрут по умолчанию является косвенным маршрутом, поскольку всегда адресует получателя, расположенного вне непосредственно доступных сетевых сегментов. Эта информация необходима при формировании кадра уровня канала данных. Если пакет адресован хосту или сети, которые непосредственно не подключены к сетевому интерфейсу, то, хотя сетевой адрес этого пакета будет равен сетевому адресу фактического получателя данных, заголовок уровня канала данных будет адресовать соседний шлюз, используемый для дальнейшей передачи пакета. Если пакет не выходит за пределы непосредственно подключенной сети, адреса и сетевого уровня и уровня канала будут совпадать с соответствующими адресами фактического получателя.

Данный аспект проиллюстрирован на рис. 6.26. Здесь мы рассмотрели процесс передачи IP-датаграммы хосту, расположенному в удаленном сетевом сегменте Ethernet. Поскольку доставка датаграммы предполагает использование промежуточного шлюза, передача данных на канальном уровне требует соответствующей адресации: на первом "перегоне" в качестве адреса получателя используется МАС-адрес шлюза, и только затем — МАС-адрес фактического адресата.
