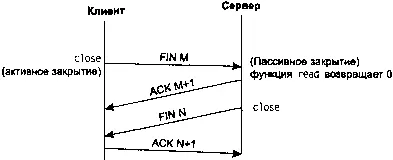

Рис. 2.3. Обмен пакетами при завершении соединения TCP

Сегмент FIN занимает 1 байт пространства порядковых номеров аналогично SYN. Следовательно, сегмент ACK каждого сегмента FIN — это порядковый номер FIN плюс один.

Возможно, что между шагами 2 и 3 какие-то данные будут переданы от узла, выполняющего пассивное закрытие, к узлу, выполняющему активное закрытие. Это состояние называется частичным закрытием ( half-close ), и мы рассмотрим его во всех подробностях вместе с функцией shutdownв разделе 6.6.

Отправка каждого сегмента FIN происходит при закрытии сокета. Мы говорили, что для этого приложение вызывает функцию close, но нужно понимать, что когда процесс Unix прерывается либо произвольно (при вызове функции exitили при возврате из функции main), либо непроизвольно (при получении сигнала, прерывающего процесс), все его открытые дескрипторы закрываются, что также вызывает отправку сегмента FIN любому соединению TCP, которое все еще открыто.

Хотя на рис. 2.3 мы продемонстрировали, что активное закрытие выполняет клиент, на практике активное закрытие может выполнять любой узел: и клиент, и сервер. Часто активное закрытие выполняет клиент, но с некоторыми протоколами (особенно HTTP) активное закрытие выполняет сервер.

Последовательность действий TCP во время установления и завершения соединения можно определить с помощью диаграммы состояний TCP ( state transition diagram ). Ее мы изобразили на рис. 2.4.

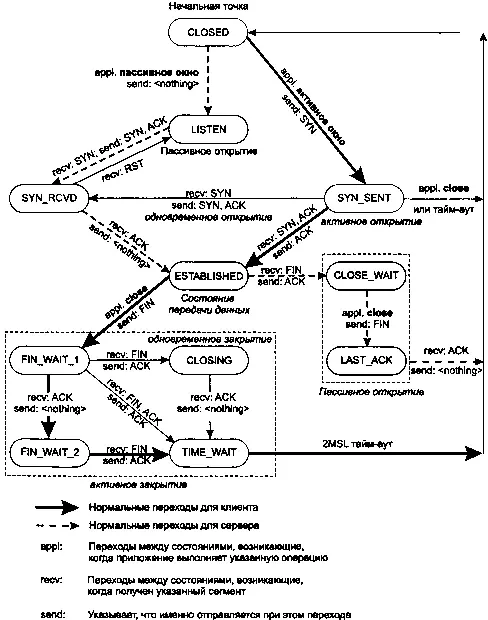

Рис. 2.4. Диаграмма состояний TCP

Для соединения определено 11 различных состояний, а правила TCP предписывают переходы от одного состояния к другому в зависимости от текущего состояния и сегмента, полученного в этом состоянии. Например, если приложение выполняет активное открытие в состоянии CLOSED (Закрыло), TCP отправляет сегмент SYN, и новым состоянием становится SYN_SENT (Отправлен SYN). Если затем TCP получает сегмент SYN с сегментом ACK, он отправляет сегмент ACK, и следующим состоянием становится ESTABLISHED (Соединение установлено). В этом последнем состоянии проходит большая часть обмена данными.

Две стрелки, идущие от состояния ESTABLISHED, относятся к разрыву соединения. Если приложение вызывает функцию close перед получением признака конца файла (активное закрытие), происходит переход к состоянию FIN_WAIT_1 (Ожидание FIN 1). Но если приложение получает сегмент FIN в состоянии ESTABLISHED (пассивное закрытие), происходит переход в состояние CLOSE_WAIT (Ожидание закрытия).

Мы отмечаем нормальные переходы клиента с помощью более толстой сплошной линии, а нормальные переходы сервера — с помощью штриховой линии. Мы также должны отметить, что существуют два перехода, о которых мы не говорили: одновременное открытие (когда оба конца связи отправляют сегменты SYN приблизительно в одно время, и эти сегменты пересекаются в сети) и одновременное закрытие (когда оба конца связи отправляют сегменты FIN). В главе 18 [111] содержатся примеры и описания обоих этих сценариев, которые хотя и возможны, но встречаются достаточно редко.

Одна из причин, по которым мы приводим здесь диаграмму перехода состояний, — мы хотим показать все 11 состояний TCP и их названия. Эти состояния отображаются программой netstat, которая является полезным средством отладки клиент-серверных приложений. Мы будем использовать программу netstatдля отслеживания изменений состояния в главе 5.

На рис. 2.5 представлен реальный обмен пакетами, происходящий во время соединения TCP: установление соединения, передача данных и завершение соединения. Мы также показываем состояния TCP, через которые проходит каждый узел.

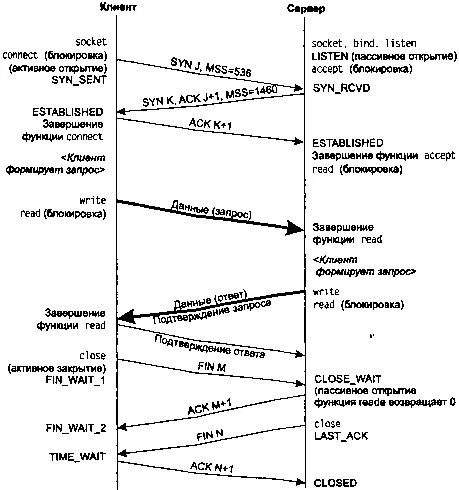

Рис. 2.5. Обмен пакетами для соединения TCP

В этом примере клиент объявляет размер сегмента (MSS) равным 536 байт (это означает, что его реализация работает с минимальным размером буфера сборки пакетов), а сервер — 1460 байт (типичное значение для IPv4 в Ethernet). Как видно, MSS в каждом направлении передачи вполне могут отличаться (см. также упражнение 2.5).

Как только соединение установлено, клиент формирует запрос и посылает его серверу. Мы считаем, что этот запрос соответствует одиночному сегменту TCP (то есть его размер меньше 1460 байт — анонсированного размера MSS сервера). Сервер обрабатывает запрос и отправляет ответ, и мы также считаем, что ответ соответствует одиночному сегменту (в данном примере меньше 536 байт). Оба сегмента данных мы отобразили более жирными линиями. Заметьте, что подтверждение запроса клиента отправляется с ответом сервера. Это называется вложенным подтверждением ( piggybacking ) и обычно происходит, когда сервер успевает обработать запрос и подготовить ответ меньше, чем за 200 мс или около того. Если серверу требуется больше времени, скажем, 1 с, ответ будет приходить после подтверждения. (Динамика потока данных TCP подробно описана в главах 19 и 20 [111].)
