Стивен Барретт - Встраиваемые системы. Проектирование приложений на микроконтроллерах семейства 68HC12/HCS12 с применением языка С

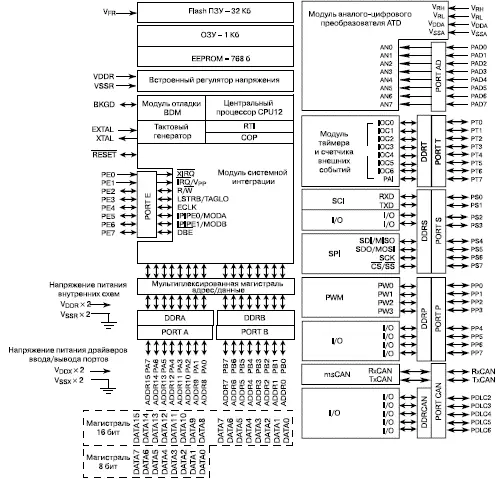

Рис. 1.5.Структура микроконтроллера MC68HC912BС32

Рис. 1.6.Цоколевка корпуса микроконтроллера MC68HC912BС32

Микроконтроллеры семейства 68HC12 имеют до семи многофункциональных двунаправленных портов ввода/вывода, модуль аналого цифрового преобразователя, модуль таймера с функциями входного захвата и выходного сравнения, 16–разрядный счетчик внешних событий, модуль широтно–импульсного модулятора и несколько контроллеров последовательных интерфейсов. Полный перечень возможных для МК семейства 68HC12 периферийных модулей приведен в таблице рис. 1.7.

Рис. 1.7.Сравнительные характеристики микроконтроллеров семейства 68HC12B

Подобно семейству 68HC12, семейство HCS12 объединяет ряд микроконтроллеров с одинаковым процессорным ядром CPU HCS12, различающихся объемом резидентной памяти и набором периферийных модулей, интегрированных на кристалл МК. Различные модели МК в составе семейства имеют Flash память программ объемом до 512 Кб, оперативную память объемом до 12 Кб. Напряжение питания большинства моделей семейства — 5,0 В, что позволяет обеспечить электромагнитную совместимость в автомобильных применениях. Частота внутренней системной шины МК семейства HCS12 равна 25 МГц, что существенно увеличивает их производительность по сравнению с МК семейства 68HC12.

Все модели МК семейства HCS12 имеют в своем составе следующие функциональные блоки:

• Оперативное запоминающее устройство и постоянное запоминающее устройство трех типов: Flash, EEPROM, масочного типа;

• Порты с двунаправленными линиями ввода/вывода;

• Модуль таймера с 16–разрядным счетчиком временной базы и 8 каналами захвата/сравнения;

• Подсистему последовательного обмена с несколькими контроллерами ввода/вывода различных стандартов (SCI, SPI, CAN и др.);

• Модуль АЦП с 8–и или 10–разрядным представлением результата;

• Модуль ШИМ с разрешением 8 или 16 разрядов.

Структура МК MC9S12DP256B представлена на рис. 1.8. Обратите внимание, что большая часть периферийных модулей этого МК аналогична модулям микроконтроллеров семейства 68HC12. От ранее рассмотренного МК MC68HC912B32 микроконтроллер DP 256 отличает увеличенный до 256 кб объем Flash памяти программ, наличие в его составе модуля усовершенствованного таймера ECT, двух 8–канальных модулей аналого–цифрового преобразования ATD, пяти контроллеров интерфейса информационной сети в стандарте CAN.

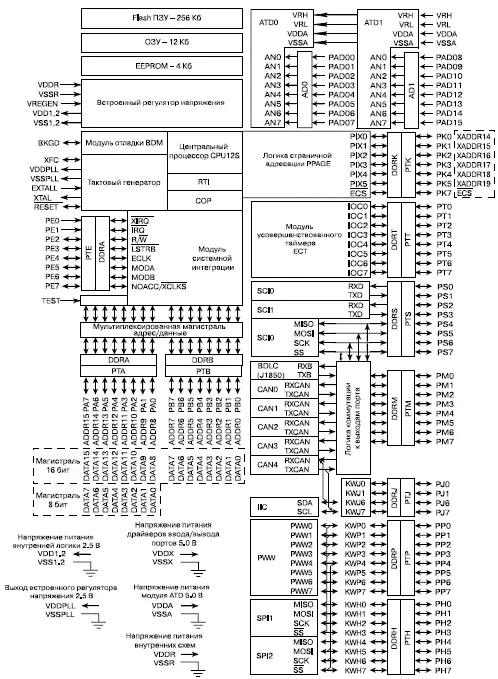

Рис. 1.8.Структура микроконтроллера MC9S12DP256B

Семейство HCS12 объединяет более 30 моделей МК. Однако мы не хотим концентрировать внимание читателя на изучении модельного ряда HCS12, поскольку детальное знание различных представителей семейства необходимо при профессиональной деятельности. А в процессе обучения мы наоборот, хотим использовать общность структуры и режимов работы функциональных модулей МК 68HC12 и HCS12. Поэтому в рамках этого первого знакомства с семейством HCS12 ограничимся рассмотрением системы условных обозначений МК и кратким обзором структуры некоторых МК семейства.
