Для ограничения энергии потребления разработчики используют разные решения. Одним из них является снижение частоты тактирования МК. Однако такая мера имеет ограничение, поскольку для любой задачи реального времени имеется ограничение снизу по вычислительной производительности. Другим решением (или дополнительным к первому) является временное отключение питания тех периферийных модулей МК, которые в данный момент исполнения программы не используются. Аппаратные средства современных МК предоставляют такую возможность. Последний способ требует особого внимания разработчика, поскольку отключение какого–либо модуля в составе системы может привести к изменению электрических характеристик ее входов и выходов, которое не должно сказаться на работоспособности системы в целом.

Любая встраиваемая система должна взаимодействовать с пользователем или с окружающей средой. Например, перемещающийся в пространстве робот (рис. 1.2) должен с помощью инфракрасных датчиков обнаруживать препятствия и обходить их. Микроволновая печь должна взаимодействовать с человеком посредством кнопок режимов, установленных на передней панели прибора. А система охранной сигнализации должна взаимодействовать как с датчиками сохранности помещения, так и с органами управления человеком. Подобные примеры могут быть продолжены. И на их основе можно сделать вывод, что для разработчика встраиваемых систем вопросы выработки решений по взаимодействию с человеком и с объектом управления являются чрезвычайно важной задачей. Причем возможные решения лежат на стыке выбора типа датчиков (включая принцип действия датчика), дизайн–проекта, конструктивного исполнения, аппаратного решения электронных блоков и, наконец, алгоритмов обработки информации.

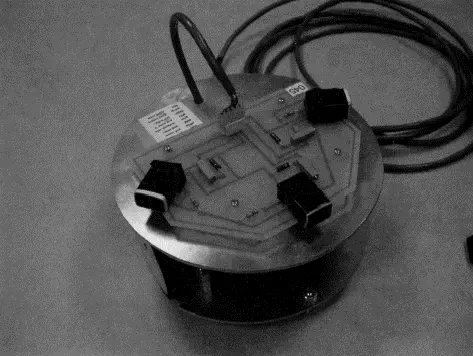

Рис. 1.2.Робот, способный двигаться сквозь лабиринт

Большинство встраиваемых систем должно обслуживать в реальном времени сразу несколько внешних устройств. Причем периоды повторения алгоритмов вычисления в реальном времени для каждого из устройств различаются. При разработке таких систем разработчик стоит перед дилеммой, использовать для решения задачи один высокоскоростной МК, или сделать мультипроцессорную систему, в которой для каждой задачи будет использован собственный микропроцессор или микроконтроллер.

Большое количество встраиваемых систем предназначено для управления недорогими устройствами массового спроса, такими как СВЧ печь, мобильный телефон и т.п. Успех реализации таких устройств будет определяться их конечной стоимостью, что накладывает жесткие ограничения на стоимость встраиваемой системы. Каждая встраиваемая система имеет множество возможных решений, как на уровне способа реализации (микроконтроллер или программируемая логическая матрица, вариации интерфейсных схем к тому и другому решениям), так и на уровне выбора конкретной элементной базы. Поэтому выбор правильной стратегии проектирования с целью минимизации стоимости — одна из основных проблем проектирования встраиваемой системы.

Если Вы достаточно грамотный пользователь персонального компьютера, то хорошо знакомы с постоянным увеличением объема памяти ПК, которое не сопровождается пропорциональным увеличением ее стоимости. Поэтому программисты для ПК совершенствуют свои продукты, в том числе, используя без ограничения увеличение объема памяти программ. Встраиваемые системы не предоставляют разработчику такой возможности, поскольку объем резидентной памяти МК оказывает существенное влияние на его стоимость. Современная элементная база позволяет выполнить мобильный телефон с несколькими Гб внутренней памяти, однако какое количество покупателей пожелает купить достаточно дорогое устройство? Поэтому разработка решений с минимизацией затрат памяти — одно из направлений совершенствования встраиваемых систем.

Большое количество встраиваемых систем могут быть реализованы как на МК с соответствующей управляющей программой, так и на основе высокоинтегрированной жесткой логики, например, на программируемых логических ИС. Первое решение обладает большей гибкостью, поскольку управляющая программа может быть многократно доработана без изменения аппаратного решения устройства. Второе решение обязательно будет более быстродействующим по сравнению с первым. Возможны и комбинированные варианты решения, при которых часть функций будет возложена на МК, а часть — на устройства жесткой логики. Выбор способа реализации остается за разработчиком.
