Стивен Барретт - Встраиваемые системы. Проектирование приложений на микроконтроллерах семейства 68HC12/HCS12 с применением языка С

5. Расскажите о двух назначениях символа * в программах на Си.

6. Опишите процесс преобразования файла с исходным текстом программы на Си в файл исполняемых кодов программы.

1. Глобальные переменные обладают свойством доступности данных из любой функции программного модуля. Почему тогда все используемые в программном модуле переменные не объявляют глобальными, ведь так программисту удобнее?

2. Создайте структуру для хранения записей телефонных абонентов. Каждая запись должна включать имя абонента, номер телефона, улицу и номер дома проживания, город, почтовый индекс.

3. В тексте программы на Си присутствует запись:

static int array[10];

Поясните, какие действия компилятора или управляющей программы соотносятся с этим выражением?

4. Поясните назначение макроопределения. Приведите примеры макроопределений в программах на Си.

5. В чем отличие макроопределения от функции?

1. Напишите программу на Си, которая переключает состояние светодиодов из выключенного во включенное и наоборот каждые 5 с. Функциональная схема подключения светодиодов (в составе семисегментного индикатора) к МК семейства 68HC12 приведена на рис. 3.12.

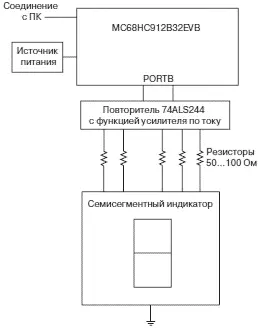

Рис. 3.12.Схема подключения семисегментного индикатора к микроконтроллеру 68HC912B32

2. Используя понятия структуры и указателя, напишите программу, которая выводит на экран дисплея информацию об абоненте телефонной компании, которая записана в формате, который Вы разработали в задании №2 раздела «более сложные вопросы».

3. Напишите программу для отображения на семимегментном индикаторе последовательности цифр от 0 до 9. Каждая цифра должна светиться 100 мс. Функциональная схема подключения семисегментного индикатора к МК семейства 68HC12 приведена на рис. 3.12. Семисегментный индикатор выполнен по схеме с общим катодом. Схема соединения светодиодов внутри корпуса индикатора и обозначения сегментов индикатора представлены на рис. 3.13. Аноды диодов подключаются к выходам логических буферных элементов (интегральная схема 74ALS244) через резисторы, которые служат ограничителями тока каждого сегмента (светодиода) индикатора. Входы интегральной схемы 74ALS244 подключены к выходам порта МК. Для формирования на индикаторе образов цифр и букв необходимо вывести под управлением программы на выводы порта МК кодовые комбинации, которые перечислены в табл. 3.9.

Табл. 3.9. Кодовые комбинации для высвечивания цифр шестнадцатеричной системы счисления

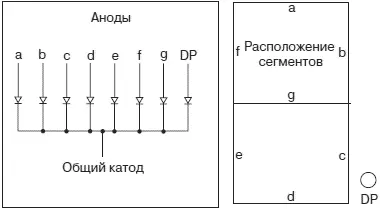

Рис. 3.13.Семисегментный индикатор с общим катодом

В процессе создания программы разработайте структуру программы, блок-схему алгоритма, псевдокод. Напишите функцию, которая получает в качестве параметра номер отображаемой цифры и формирует на выходе порта PORTB соответствующий код засветки. Напишите функцию отсчета задержки в 100 мс. Напишите основную функцию main.c., в которой последовательно перебираются и передаются для отображения все цифры.

ПОСЛЕ ИЗУЧЕНИЯ ГЛАВЫ ВЫ СМОЖЕТЕ:

• Описать структуру и определить основные отличительные особенности МК семейства 68НС12;

• Описать различные режимы работы МК 68HC12;

• Описать, какие действия выполняются над аппаратными средствами МК в состоянии сброса;

• Объяснить необходимость подсистемы прерывания в составе МК;

• Объяснить последовательность действий на аппаратном и программном уровне, которые выполняются при обработке запроса на прерывание в МК;

• Описать работу модуля тактирования в составе МК 68HC12;

• Описать структуру и режимы работы модуля таймера TIM, счетчика внешних событий и модуля меток реального времени, привести примеры программирования всех перечисленных подсистем реального времени;
