Стивен Барретт - Встраиваемые системы. Проектирование приложений на микроконтроллерах семейства 68HC12/HCS12 с применением языка С

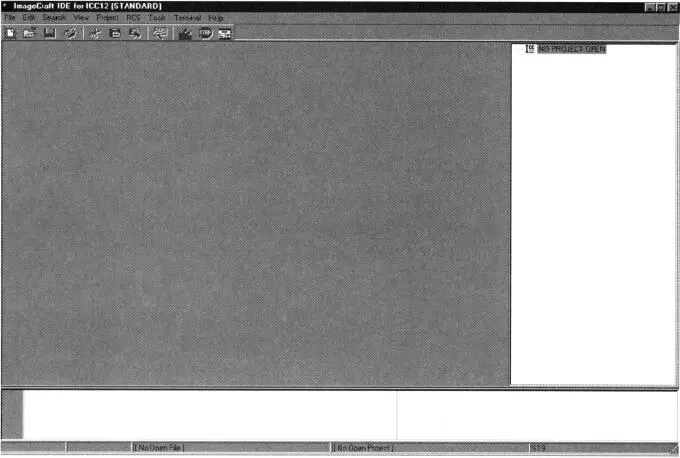

Рис. 3.1. Интерфейс пользователя интегрированной среды разработки ICC12

На рис. 3.1 представлен интерфейс пользователя (картинка на экране монитора), возникающая при запуске среды ICC12. Большое пустое окно в центре экрана предназначено для ввода и редактирования исходного текста программы на Си. Окно меньшего размера в правой части экрана — окно менеджера проектов. Оно предназначено для отображения списка всех используемых в текущем проекте файлов. Окно состояния в нижней части экрана предназначено для отображения текущей информации о режимах работы и состоянии обрабатываемых в среде файлов. В этом окне будут выводиться сообщения об ошибках, возникающих при работе программ компилятора, Ассемблера, линковщика и загрузчика/программатора в процессе обработки файлов текущего проекта. Теоретически, для ввода и редактирования файлов исходного текста программ могут быть использованы любые текстовые редакторы, однако программные продукты класса «интегрированная среда разработки» обязательно содержат собственный редактор текста, которым и следует воспользоваться. Пакет ICC12, как и любая другая интегрированная среда разработки, предоставляет программисту удобный интерфейс пользователя для работы с встроенными в среду программами компилятора, Ассемблера, линковщика, загрузчика и программатора. Каждая из программ может быть запущена на исполнение, как из контекстного меню, так и с помощью кнопок на панели управления. На рис. 3.2 показан интерфейс пользователя среды ICC12 с текстом программы в окне редактирования и сообщениями о результатах ее компиляции в окне состояния.

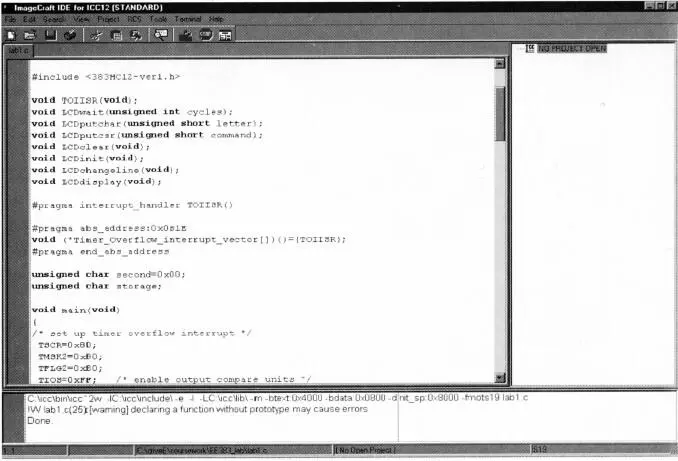

Рис. 3.2.Интерфейс пользователя интегрированной среды разработки ICC12

В окне редактирования загружен файл исходного текста программы на Си.

В окне состояния сообщение об успешной компиляции этого файла.

После того, как исходный текст программы написан и находится в окне редактирования, файл программы должен быть обработан препроцессором компилятора Си. Препроцессор – это часть программы компилятора, которая анализирует выражения в исходном тексте, которые начинаются с символа «#». Вспомните, с этого символа начинаются директивы подключения заголовочных файлов, директивы условной компиляции и директивы для объявления подпрограмм прерывания. Если препроцессор не зафиксировал синтаксических ошибок, то вступает в работу синтаксический анализатор и генератор ассемблерного текста компилятора Си. В результате, после обработки компилятором исходного текста программы на Си, будет получен текст исходной программы на языке Ассемблера для данного типа МК. В нашем случае это МК семейства 68HC12. Сгенерированный компилятором текст будет содержать как мнемоники команд ассемблера МК данного семейства, так и псевдокоманды и директивы для программы Ассемблер в составе пакета ICC12. Смысловые названия и шаблоны имен входных и выходных файлов компилятора Си для среды ICC12 приведены на рис. 3.3. Программы компиляторов, которые способны генерировать инструкции языка ассемблера для процессорного ядра, отличающегося (т.е. программно несовместимо) от ядра, на котором программа компилятора исполняется, называют кросс-компилятора ми. Так в нашем случае программа кросс-компилятора, исполняемая на персональном компьютере, генерирует ассемблерный текст для МК 68HC12.

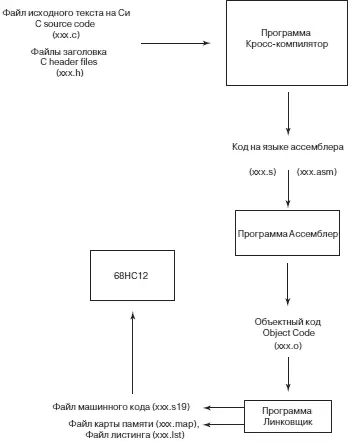

Рис. 3.3.Последовательность работы программ в процессе генерации файла исполняемого кода прикладной программы

Исходный текст программы не обязательно должен быть написан на Си. Однако его написание на языке ассемблера для больших задач приводит к большому числу ошибок, что требует длительного процесса отладки. В проектах, которые связаны с программным обслуживанием быстропротекающих процессов, целесообразно наиболее критичные по времени исполнения фрагменты программы писать на ассемблере, в то время, как основную часть программы — на Си. Компиляторы Си допускают объединение этих двух языков в файле исходного текста программы.

Полученный после обработки программой компилятора файл прикладной программы далее обрабатывается программой Ассемблер. Эта программа преобразует файл программы в файл объектного кода с расширением «o» (см. рис. 3.3).
