Стивен Барретт - Встраиваемые системы. Проектирование приложений на микроконтроллерах семейства 68HC12/HCS12 с применением языка С

а) Описание выводов контроллера ЖК индикатора

б) Схема подключения ЖК индикатора к МК

в) Временные диаграммы обмена в режиме записи

Рис. 5.12.Цифро-буквенный ЖК индикатор

Схема подключенияиндикатора к МК семейства 68HC12 представлена на рис. 5.12,б. Обмен данными в параллельном однобайтовом формате производится через порт PORT P. В нашем примере мы будем только записывать данные в контроллер индикатора, поэтому порт может быть однонаправленным. В реальных задачах иногда приходится читать информацию из памяти контроллера управления дисплеем, тогда следует использовать двунаправленный порт. Для управления режимами обмена информацией с контроллером используются два дополнительных сигнала: E — разрешение обмена, и RS — выбор регистра для обмена. Эти две линии подключены к линиям другого порта вывода МК. Третий сигнал управления обменом — линия выбора направления обмена (чтение или запись) подключена к общему выводу, поскольку в примере мы будем использовать только режим записи.

Три контакта разъема индикатора предназначены для подключения двух источников напряжения: V DD — напряжение питания цифровой части (схемы управления индикатора), V O — напряжение смещения электродов. Последнее называют напряжением управления контрастностью индикатора. Вывод V O подключен к средней точке потенциометра, поэтому напряжение V O может изменяться от 0 до 5,0 В, обеспечивая таким образом выбор наилучшего режима отображения.

Временные диаграммы обмена.Различают два типа данных, которые может передать МК контроллеру индикатора: команды управления и данные, т.е. коды символов для отображения. В режиме чтения МК может получить от контроллера управления дисплеем слово-состояние и данные из внутреннего ОЗУ символов. В нашем примере мы не будем пользоваться режимом чтения.

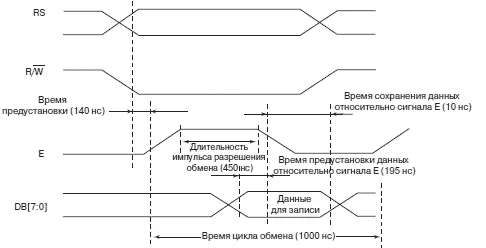

Временные диаграммы одного цикла записи в контроллер дисплея приведены на рис. 5.12,в. Приведенные на рисунке длительности временных интервалов определяются конкретным типом выбранного индикатора, поэтому могут достаточно существенно различаться. Об этом следует помнить при использовании ранее написанного и отлаженного программного кода для управления индикатором в последующих разработках. Если очередной индикатор требует больших времен установления по сравнению с предыдущим, то программный код может оказаться неработоспособным.

В соответствии с приведенными временными диаграммами (рис. 5.12,в) должна сгенерировать следующую последовательность сигналов на выходах портов МК:

• Линия RS должна быть установлена в соответствии с типом передаваемых данных: 1 — запись данных, 0 — запись команды;

• С задержкой в 140 нс относительно сигнала RS должна быть установлена в 1 линия разрешения обмена E;

• Длительность импульса на линии E не должна быть менее 450 нс;

• Байт данных должен быть выставлен на линии DB0…DB7 не позднее, чем за 195 нс до спадающего фронта сигнала E. Это время называют временем предустановки данных относительно сигнала разрешения E;

• Данные на линиях DB0…DB7 должны оставаться неизменными в течение не менее 10 нс после перехода сигнала E в неактивное (логический 0) состояние. Это время называют временем сохранения данных относительно сигнала E;

• Период сигнала E не должен быть менее 1000 нс.

Основываясь на требованиях временной диаграммы обмена, следующий алгоритм должен быть реализован микроконтроллером для выполнения одного цикла записи в контроллер дисплея:

1. Установить линию RS в 1 или в 0 (1 — для записи кода символа, 0 — для записи кода команды управления дисплеем);
