Шина PC/104, предназначенная для построения относительно несложных встраиваемых контроллеров, логически эквивалентна ISA. В ее названии 104 — число контактов коннектора, на который выводятся сигналы шины ISA. От ISA шина PC/104 отличается только типом коннектора и нагрузочными характеристиками линий: поскольку протяженность линий значительно сократилась, сигнальные цепи могут быть слаботочными. Формирователи сигналов MEMCS16#, IOCS16#, MASTER#и 0WS#должны обеспечивать вытекающий ток до 20 мА, для остальных достаточно 4 мА.
Вид платы PC/104 приведен на рис. 6.4, назначение контактов дано в табл. 6.5 и 6.6. Плата компьютера с шиной PC/104 имеет разъемы- розетки . Плата расширения имеет вилку PC/104, которая вставляется в плату контроллера. Кроме вилки на плате расширения может присутствовать и розетка PC/104 (коннектор двусторонний), так что можно собрать «бутерброд» из нескольких плат (рис. 6.4, а ). Для предотвращения неправильного соединения у розеток в позициях B10 и C19 нет ни контактов, ни отверстий; у вилок в этих позициях штырек отсутствует. Если плат более трех, то сверху «бутерброда» устанавливают терминатор. Для фиксации плат стандартизовано расположение крепежных отверстий. Платы скрепляются четырьмя несущими стоечками высотой 0,6" (или длинными винтами с втулками). Отметим особенности коннекторов: J1 — коннектор шины ISA-8, J2 — его расширение до ISA-16; эти коннекторы обычно имеют дюймовый шаг контактов (2,54 мм), но могут встречаться и метрические, с шагом 2,5 мм (они взаимно несовместимы!). Обратим внимание и на специфическую нумерацию рядов контактов В, А, С, D и номеров контактов (у J2 нумерация начинается с нуля, нулевые контакты не используются).

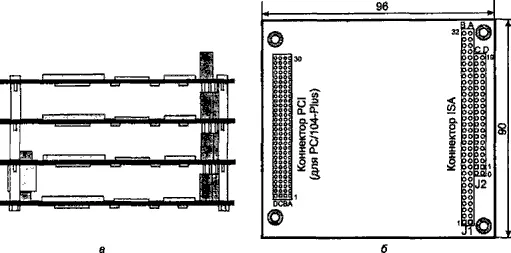

Рис. 6.4. Компьютер с шиной PC/104: а — стопка плат, б — расположение системных коннекторов
Таблица 6.5. Разъем J1/P1 шины PC-104
| РЯДА |
№ |
Ряд В |
| IOCHK# |
1 |
GND |
| SD7 |
2 |
RESET |
| SD6 |
3 |
+5 В |
| SD5 |
4 |
IRQ2/9 |
| SD4 |
5 |
–5 В |
| SD3 |
6 |
DRQ2 |
| SD2 |
7 |
–12 В |
| SD1 |
8 |
0WS# |
| SD0 |
9 |
+12 В |
| IOCHRDY |
10 |
Ключ |
| AEN |
11 |
SMEMW# |
| SA19 |
12 |
SMEMR# |
| SA18 |
13 |
IOWR# |
| SA17 |
14 |
IORD# |
| SA16 |
15 |
DACK3# |
| SA15 |
16 |
DRQ3 |
| SAM |
17 |
DACK1# |
| SA13 |
18 |
DRQ1 |
| SA12 |
19 |
REFRESH* |
| SA11 |
20 |
BCLK |
| SA10 |
21 |
IRQ7 |
| SA9 |
22 |
IRQ6 |
| SA8 |
23 |
IRQ5 |
| SA7 |
24 |
IRQ4 |
| SA6 |
25 |
IRQ3 |
| SA5 |
26 |
DACK2# |
| SA4 |
27 |
TC |
| SA3 |
28 |
BALE |
| SA2 |
29 |
+5 В |
| SA1 |
30 |
OSC |
| SA0 |
31 |
GND |
| GND |
32 |
GND |
Таблица 6.6. Разъем J2/P2 шины PC-104
| Ряд C |
№ |
Ряд D |
| GND |
0 |
GND |
| SBHE |
1 |
MEMCS16# |
| LA23 |
2 |
IOCS16# |
| LA22 |
3 |
IRQ10 |
| LA21 |
4 |
IRQ11 |
| LA20 |
5 |
IRQ12 |
| LA19 |
6 |
IRQ15 |
| LA18 |
7 |
IRQ14 |
| LA17 |
8 |
DACK0# |
| MEMR# |
9 |
DRQ0 |
| MEMW# |
10 |
DACK5# |
| SD8 |
11 |
DRQ5 |
| SD9 |
12 |
DACK6# |
| SD10 |
13 |
DRQ6 |
| SD11 |
14 |
DACK7# |
| SD12 |
15 |
DRQ7 |
| SD13 |
16 |
+5 В |
| SD14 |
17 |
MASTER# |
| SD15 |
18 |
GND |
| Ключ |
19 |
GND |
С широким использованием процессоров Pentium и следующих моделей в модуль ввели еще и шину PCI, так появился стандарт PC/104-Plus (именно такая карта показана на рис. 6.4). Трехрядный коннектор PCI имеет метрический шаг контактов 2 мм. Платы микрокомпьютеров с шинами PC/104 могут иметь и краевые разъемы ISA, PCI или комбинированный; с их помощью контроллеры подключаются к пассивной кросс-плате, в которую устанавливаются карты расширения (ISA, PCI) обычного (PC) конструктива.
6.1.7. Конфигурирование интерфейсных карт ISA и EISA
Как было указано выше, всем устройствам-абонентам шин ISA и EISA должны назначаться свои системные ресурсы — области адресов в пространствах памяти и ввода-вывода, линии запросов прерываний и каналы прямого доступа к памяти, причем устройства не должны конфликтовать по ресурсам. Иными словами, все устройства, подключенные к шине, требуется должным образом сконфигурировать . Под этим подразумевается бесконфликтная настройка их дешифраторов адресов и коммутация сигналов запросов прерываний и пар сигналов для работы с каналами DMA. Кроме того, выбранные аппаратные настройки должны быть сообщены программному обеспечению, непосредственно взаимодействующему с устройствами через порты, ячейки памяти, каналы DMA и контроллер прерываний.
