Современные кнопочные телефоны, а также модемы и факс-модемы отрабатывают телефонную сигнализацию по вышеописанной схеме. Коммутирующими элементами у них могут быть электронные ключи или малогабаритные реле (их щелчки на модемах хорошо слышны при работе), вместо электромагнитного звонка применяется электронный генератор сигнала, традиционный угольный микрофон может заменяться электретным с усилителем. Схемотехнически они могут заметно отличаться от вышеприведенной схемы, но всяко должны обеспечивать сопротивление постоянному току при повешенной трубке (и в момент прерывания при наборе номера) не менее 250 кОм, во время набора номера (в фазе замыкания) — не более 50 Ом.

Параметры сигналов зарубежных АТС и выпускаемых для них телефонов несколько отличаются от отечественных: номинальное напряжение — 40 В, вызывные импульсы — до 90 В, уровень звукового сигнала при разговоре ниже. Из-за этих различий, например, абонент отечественного телефона хуже слышит абонента импортного телефона, а абонент импортного телефона слышит первого лучше. Из-за слишком большой амплитуды вызывного напряжения (на некоторых АТС она может достигать 200 В) аппараты могут выходить из строя. Защита линии от перенапряжения с помощью стабилитронов или варисторов в этом случае не позволит дозвониться до «защищенного» абонента: при большой амплитуде импульсов ток потечет через ограничитель и станция зафиксирует это как снятие трубки. Далее подается обычное напряжение (ниже ограничения), ток прекращается и станция фиксирует отбой. Выходом в такой ситуации может быть применение схемы «стабилизатора вызывного напряжения» (рис. 10.8), с помощью которой автор сумел подключить модем с защитой от перенапряжений к линии от «ретивой» АТС. Любопытным оказался факт, что ограничитель напряжения был спрятан в кабеле, прилагавшемся к модему (с виду — обычный шнур с вилками RJ-11). Схема не претендует на оптимальность решения, но работает.

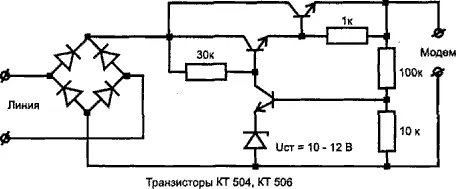

Рис. 10.8. Стабилизатор вызывного напряжения

На линиях отечественных АТС рекомендуется использовать оборудование, специально адаптированное для нашей страны (и сертифицированное Министерством связи).

В этой главе рассматриваются интерфейсы и шины, предназначенные, в основном, для «внутреннего использования». В этом качестве I²C используется для идентификации модулей DIMM, информация о которых хранится в маленьких микросхемах энергонезависимой памяти. В ряде современных системных плат присутствует шина SMBus, основанная на том же интерфейсе I²C. Эта шина используется для считывания идентификационной информации модулей памяти, по ней же осуществляется доступ к памяти идентификаторов и средствам термоконтроля процессоров Xeon. Она же входит и в состав сигналов слота CNR (слот подключения расширений аудиокодека и телекоммуникаций) для конфигурирования аудио- и коммуникационного оборудования. По интерфейсу I²C, входящему в интерфейс VESA DDC1/2B, современные мониторы обмениваются конфигурационной и управляющей информацией с графическим адаптером (а через него и с центральным процессором). Канал DDC входит в обычный 15-контактный аналоговый интерфейс VGA, его развитие EVC и цифровые интерфейсы P&D, DVI и DFP. А при поддержке графическим адаптером и монитором интерфейса DDC1/2AB пользователь теоретически получает возможность внешнего подключения дополнительных устройств по шине ACCESS.Bus через разъем, расположенный на мониторе (практически таких мониторов встречать не доводилось). Этими устройствами могут быть устройства позиционирования (планшеты, мыши), считыватели карт, штрих-кодов и т. п. Последовательная шина ACCESS.Bus, основанная на I²C, разработана фирмой DEC для взаимодействия компьютера с его аксессуарами — например, монитором (канал VESA DDC), интеллектуальными источниками питания (Smart Battery) и т. п. С помощью интерфейса I²C можно загружать программы (firmware) в энергонезависимую память (флэш) ряда популярных микроконтроллеров. Интерфейс I²C обеспечивает скорость передачи данных до 100 и даже до 400 Кбит/с, при этом он гораздо проще и дешевле интерфейса RS-232C с его «потолком» 115 Кбит/с и позволяет легко подключать несколько устройств, с поддержкой «горячего» подключения/отключения и технологии PnP. Недавно в спецификацию PC была введена высокая скорость передачи, до 3,4 Мбит/с, но на такой скорости могут работать лишь новые микросхемы со специальной аппаратной поддержкой интерфейса.
