Михаил Гук - Аппаратные интерфейсы ПК. Энциклопедия

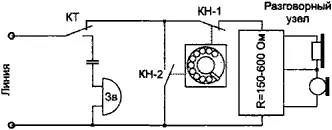

Рис. 10.5. Упрощенная схема телефонного аппарата (трубка снята)

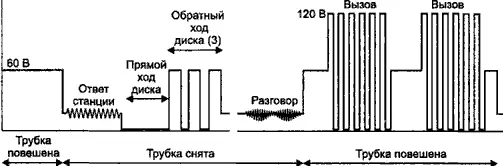

Рис. 10.6. Временная диаграмма работы телефонного аппарата с импульсным набором

При тональном наборе ( tone dialing ) каждая цифра кодируется парой из восьми тональных частот звукового диапазона, передаваемых телефоном в линию. Допустимы 16 комбинаций, которые позволяют кодировать 10 цифр и дополнительные символы (кнопки #, *) для получения дополнительных услуг от АТС. Тональный набор выполняется гораздо быстрее (один символ передается за 40 мс) и надежнее, но поддерживается еще не всеми АТС. Возможность тонального набора имеют большинство моделей «кнопочных» телефонов, но для совместимости со старыми АТС они позволяют переключаться на импульсный набор. Тональный набор позволяет вводить и дополнительные цифры для выбора одного из абонентов мини-АТС, подключенной к обычной телефонной линии. Дополнительные цифры набираются вызывающим абонентом после установления соединения с мини-АТС по обычному номеру, после специального приглашения автоответчика мини-АТС.

Для блокированных (спаренных) телефонов одна двухпроводная линия от АТС обслуживает двух абонентов с разными номерами поочередно. Для разделения линий используется пассивное устройство -блокиратор — два однополупериодных выпрямителя сигнала с линии от АТС. Здесь АТС задействует положительную полярность сигнала для работы с абонентом 1 и отрицательную — для работы с абонентом 2. Когда приходит внешний вызов, его сигнал станция посылает в полярности, соответствующей вызываемому абоненту. Для опроса состояния (поднята/опущена трубка) АТС чередует полярность опрашивающего напряжения с низкой частотой (этот рокот можно услышать, если в момент плавного снятия трубки контакты включения трубки сработают раньше, чем замыкающие контакты нагрузочного резистора). Как только обнаружена снятая трубка у одного из абонентов, станция останавливает чередование опроса на «его» полярности и работает вышеописанная сигнализация. Для спаривания телефонов применяют и частотное разделение: для одного из абонентов сигнал передается на высокой частоте (с модуляцией). Блокирование (спаривание) телефонов позволяет экономить физические линии, но имеет ряд очевидных неудобств: абоненты могут пользоваться телефонами лишь поочередно, «захватывая» линию на время до «отбоя». Для внешних звонков к абоненту линия представляется занятой как во время его разговора, так и во время разговора соседа. Сблокированные линии «не любят» некоторые модели модемов.

Для автоматического определения номера (АОН) вызывающего абонента имеется специальная система сигнализации, поддерживаемая большинством отечественных АТС. Ее работу иллюстрирует диаграмма, показанная на рис. 10.7. Когда телефон с АОН получает вызывной сигнал, он до подключения разговорного узла включает цепь, на которой падает напряжение около 24 В, и через 250–275 мс в линию посылает тональный сигнал «запрос». Этот сигнал должен иметь частоту 500 Гц и длительность 100 мс. В ответ на этот сигнал АТС передает несколько раз повторяющийся пакет из десяти двухчастотных посылок, в котором сообщается категория и 7-значный номер вызывающего абонента. Каждая посылка продолжается 40 мс и содержит две из шести возможных тональных частот (700, 900, 1100, 1300, 1500 и 1700 Гц). Таким образом кодируются цифры 0–9 и служебные символы «начало» и «повтор». Символ «начало» обрамляет пакет, символ «повтор» используется, если последующая цифра повторяет предыдущую (чтобы облегчить выделение посылок). После приема ответа АОН может имитировать (для вызывающего абонента) длинные гудки, в это время вызываемый абонент может решить, снимать трубку или нет, включить автоответчик и т. п. На время разговора (или работы автоответчика) включается РУ с обычным сопротивлением, и напряжение падает до 5-15 В. Отбой выполняется обычным образом. Для зарубежных АТС аналогом услуги АОН (которая первоначально не предназначалась для широкого круга пользователей) является услуга идентификации вызывающего абонента (Caller Id), предоставляемая только цифровыми станциями. Она работает по совсем иному протоколу.

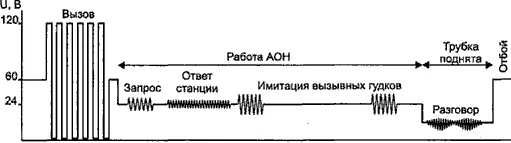

Рис. 10.7. Последовательность сигналов при автоматическом определении номера
