1. Хост выводит байт расширяемости на линии данных.

2. Хост устанавливает высокий уровень сигнала SelectIn#и низкий — AutoFeed#, что означает начало последовательности согласования.

3. ПУ отвечает установкой низкого уровня сигнала Ack#и высокого — Error#, PaperEndи Select. Устройство, «не понимающее» стандарта 1284, ответа не даст, и дальнейшие шаги не выполнятся.

4. Хост устанавливает низкий уровень сигнала Strobe#для записи байта расширяемости в ПУ.

5. Хост устанавливает высокий уровень сигналов Strobe#и AutoLF#.

6. ПУ отвечает установкой в низкий уровень сигналов PaperEndи Error#, если ПУ имеет обратный канал передачи данных. Если запрошенный режим поддерживается устройством, на линии Selectустанавливается высокий уровень, если не поддерживается — низкий.

7. ПУ устанавливает высокий уровень на линии Ack#для указания на завершение последовательности согласования, после чего контроллер задает требуемый режим работы.

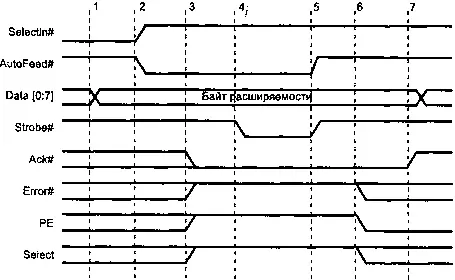

Рис. 1.6.Последовательность согласования режимов IEEE 1284

Стандарт IEEE 1284 определяет физические характеристики приемников и передатчиков сигналов, которые по уровням совместимы с ТТЛ. Спецификации стандартного порта не задавали типов выходных схем, предельных значений величин нагрузочных резисторов и емкости, вносимой цепями и проводниками. На относительно невысоких скоростях обмена разброс этих параметров не вызывал проблем совместимости. Однако расширенные (функционально и по скорости передачи) режимы требуют четких спецификаций. IEEE 1284 определяет два уровня интерфейсной совместимости. Первый уровень (Level I) определен для устройств медленных, но использующих смену направления передачи данных. Второй уровень (Level II) определен для устройств, работающих в расширенных режимах с высокими скоростями и длинными кабелями. К передатчикам предъявляются следующие требования.

♦ Уровни сигналов без нагрузки не должны выходить за пределы -0,5…+5,5 В.

♦ Уровни сигналов при токе нагрузки 14 мА должны быть не ниже +2,4 В для высокого уровня (V OH) и не выше +0,4 В для низкого уровня (V OL) на постоянном токе.

♦ Выходной импеданс R O, измеренный на разъеме, должен составлять 50±5 Ом на уровне V OH-V OL. Для обеспечения заданного импеданса используют последовательные резисторы в выходных цепях передатчика. Согласование импеданса передатчика и кабеля снижает уровень импульсных помех.

♦ Скорость нарастания (спада) импульса должна находиться в пределах 0,05-0,4 В/нс.

Ниже перечислены требования к приемникам .

♦ Допустимые пиковые значения сигналов -2,0…+7,0 В.

♦ Пороги срабатывания должны быть не выше 2,0 В (V IH) для высокого уровня и не ниже 0,8 В (V IL) для низкого.

♦ Приемник должен иметь гистерезис в пределах 0,2–1,2 В (гистерезисом обладают специальные микросхемы — триггеры Шмитта).

♦ Входной ток микросхемы (втекающий и вытекающий) не должен превышать 20 мкА, входные линии соединяются с шиной питания +5 В резистором 1,2 кОм.

♦ Входная емкость не должна превышать 50 пФ.

Когда появилась спецификация ЕСР, компания Microsoft рекомендовала применение динамических терминаторов на каждую линию интерфейса. Однако в настоящее время следуют спецификации IEEE 1284, в которой динамические терминаторы не применяются. Рекомендованные схемы входных, выходных и двунаправленных цепей приведены на рис. 1.7.

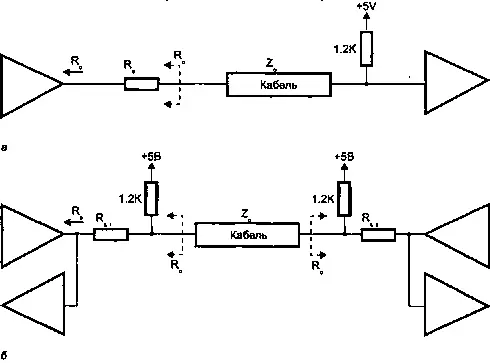

Рис. 1.7. Оконечные цепи линий интерфейса IEEE 1284: a — однонаправленные линии, б — двунаправленные

Стандарт IEEE 1284 определяет три типа используемых разъемов . Типы A (DB-25) и В (Centronics-36) характерны для традиционных кабелей подключения принтера, тип С — новый малогабаритный 36-контактный разъем.

Традиционные интерфейсные кабели имеют от 18 до 25 проводов, в зависимости от числа проводников цепи GND. Эти проводники могут быть как перевитыми, так и нет. К экранированию кабеля жестких требований не предъявлялось. Такие кабели вряд ли будут надежно работать на скорости передачи 2 Мбайт/с и при длине более 2 м.

Стандарт IEEE 1284 регламентирует свойства кабелей .

♦ Все сигнальные линии должны быть перевитыми с отдельными обратными (общими) проводами.
