Кроме видеопамяти, расположенной на самой видеоплате, обычно используется и часть системной оперативной памяти ПК. Прямой доступ к ней обеспечивается драйвером видеоадаптера по шине AGP или PCI-Eхpress.

Цифроаналоговый преобразователь (ПАП, RAMDAC – Random Access Memory Digital-to-Analog Converter) преобразует изображение, формируемое видеоконтроллером, в уровни интенсивности цвета, поступаюшие на аналоговый дисплей. Диапазон цветности изображения задается параметрами RAMDAC. Обычно RAMDAC содержит четыре базовых модуля. Это три цифроаналоговых преобразователя – на каждый цветовой канал (красный, зеленый, синий – RGB) и SRAM для хранения данных о гамма-коррекции. Большинство ПАП имеют разрядность 8 бит на канал – получается по 256 уровней яркости на каждый основной цвет, что в сумме обеспечивает 16,7 млн цветов (а за счет гамма-коррекции есть возможность отображать исходные 16,7 млн цветов в гораздо большее цветовое пространство). Некоторые RAMDAC имеют разрядность по каждому каналу 10 бит (1024 уровня яркости), что позволяет сразу отображать более 1 млрд цветов, но эта возможность практически не используется.

Видео ПЗУ (Video ROM) – постоянное запоминающее устройство. В нем записан видеоBЮS, обеспечивающий инициализацию и работу видеокарты до загрузки основной операционной системы. Он содержит системные данные, которые могут читаться и интерпретироваться видеодрайвером во время работы (зависит от разделения функций между драйвером и BIOS). Также в Video ROM установлены экранные шрифты, служебные таблицы и т. п. Видеоконтроллер не использует Video ROM напрямую, обращение производится только через ЦП. В современных картах устанавливаются электрически перепрограммируемые ПЗУ (EEPROM, Flash ROM), которые позволяют пользователю перезапись видеоBЮS. Для этого используется специальная программа.

Охладитель предназначен для отвода тепла от видеопроцессора и видеопамяти, поддержки их температурного режима в определенном интервале. Охладитель конструктивно выполняется в виде металлического радиатора с вентилятором либо без него.

Драйвер. Корректная работа видеокарты обеспечивается с помощью драйвера, поставляемого производителем видеокарты.

Видеодрайвер и видеоBЮS контролируют функционирование всех модулей видеоадаптера через специальные регистры управления. Доступ к ним предоставляет соответствующая шина.

Ширина шины памяти – число бит данных, передаваемых за один такт.

Объем видеопамяти – измеряется в мегабайтах – встроенная оперативная память на «борту» видеоплаты, определяющая максимальный объем информации, хранимый видеокартой.

Частота ядра и памяти – измеряется в мегагерцах. Чем выше, тем быстрее видеокарта обрабатывает данные.

Техпроцесс – технология изготовления графического процессора платы. Указывается характерный размер, измеряемый в нанометрах (нм), современные карты выпускаются по 90-, 80–65 или 55-нм нормам техпроцесса. Чем меньше данный параметр, тем больше элементов умещается на кристалле.

Текстурная и пиксельная скорость заполнения – измеряется в миллионах пикселов в секунду, показывает объем выводимой информации за единицу времени.

Разъемы видеокарты. Для подключения монитора ПК используется специальный интерфейс – разъем. В настоящее время существует несколько разновидностей интерфейса видеоадаптера.

Старые видеоплаты оснащались одним только разъемом VGA (15-контактный D-Sub) – основным видеовыходом, к которому подключался монитор – аналоговый вход, DB-15 – разъем VGA. Распайка разъема VGA показана в табл. 11.1. На самих разъемах обычно мелкими цифрами нанесены номера контактов.

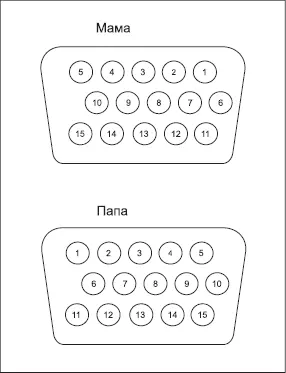

Рис. 11.3. Схема разъема VGA

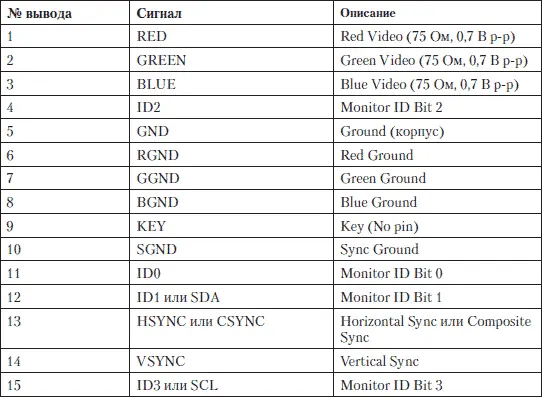

Таблица 11.1. Расположение выводов разъема VGA

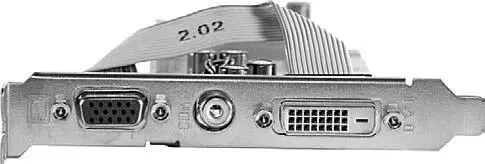

Рис. 11.4. Разъемы на видеокарте: слева аналоговый VGA – DB-15, в центре композитный – RCA Video, справа цифровой – DVI

Современные видеоплаты оснащаются одним или двумя разъемами DVI, HDMI или Display Port. Для подсоединения устройств с этими типами портов возможно использование переходников. Dispay Port позволяет подключать до четырех устройств, в том числе акустические системы, USB-концентраторы и другие устройства ввода-вывода. На видеокарте также возможно размещение композитных и S-Video видеовыходов и видеовходов (обозначаются ViVo).
