Если неисправен контроллер дисковода, компьютер при включении сообщит об этом. Конечно, можно заменить плату контроллера, но при нынешних ценах на дисководы проще его заменить целиком.

Если дисковод загрязнен, то воспользуйтесь специальной чистящей дискетой.

Если флоппи-дисковод читает только первую вставленную дискету, а следующие не читает, то дело в отсутствии сигнала о смене дискеты (DC-disk changed).

Сигнал проходит по крайнему 34-му проводу интерфейса. На смену дискеты реагирует оптоэлектронная пара. Она может загрязниться, выйти из строя. Могут быть нарушены контакты в разъемах, к которым подсоединяется интерфейс.

В шлейфе может оборваться 34-й провод либо выйти из строя контроллер на плате дисковода.

Случается так, что с дискеты, вставленной в дисковод, слетает металлическая заглушка и остается внутри дисковода. В таком случае извлекается с помощью пинцета. Если не получилось, то выньте дисковод из корпуса и наклоните, помогая пинцетом, тонкой отверткой. В крайнем случае разберите дисковод и удалите заглушку.

FDD подключается к МП с помощью специального 34-контактного кабеля. Как правило, он входит в комплект МП. Для его установки ориентируйтесь по ключу на разъемах. Если нет ключа, то поищите нанесенную на МП возле разъема цифру 1, нечетные контакты расположены на той стороне, где должен быть расположен ключ. Если смотреть на разъем со стороны ключа, то первый контакт будет расположен слева. Перед разъемом, который подключается к дисководу, должна находиться скрутка проводов. Перед установкой дисковода гибких дисков в корпус ПК, посмотрите, где на FDD расположен первый контакт. Установите FDD в корпус. Если собираете новый компьютер, часто приходится удалять пластмассовую заглушку на передней панели. За ней может находиться металлическая пластина, которую тоже требуется удалить.

Затем установите разъем питания, он единственный в БП. Его трудно подключить «наоборот», но если это сделать, то дисковод может сгореть.

Графический адаптер (videocard, графическая карта, видеокарта, видеоадаптер) трансформирует изображение, хранящееся в памяти ПК, в видеосигналы, которые могут отображаться монитором.

Традиционно видеокарта выполнена в виде отдельной платы расширения, устанавливаемой в специальный слот. Устаревшие стандарты – ISA, VLB, PCI, AGP. Современные МП оснащены разъемом PCI-Eхpress.

Довольно распространены и встроенные (интегрированные) в МП видеокарты – графические адаптеры.

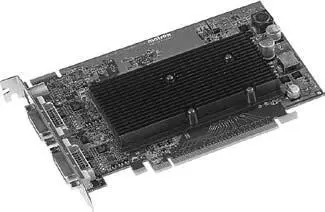

Рис. 11.1. Видеокарта PCI-Express

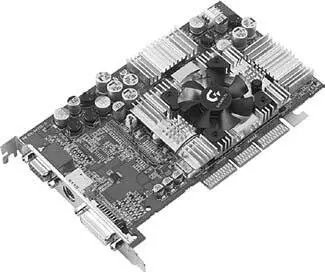

Рис. 11.2. Видеокарта AGP

Видеоплата логически делится на блоки, каждый из них выполняет собственную задачу.

Графический процессор (graphics processing unit, графическое процессорное устройство) производит расчеты выводимого изображения, в том числе 3D-графики, снимая эту задачу с центрального процессора. Графический процессор определяет быстродействие и возможности видеоплаты. Современные графические процессоры – это достаточно мощные и сложные устройства. В GPU обычно встроены: блок 2D-графики, блок 3D-графики, он, в свою очередь, обычно включает в себя геометрическое ядро, блок растеризации и блок обработки видеоданных.

Видеоконтроллер формирует изображение в видеопамяти, дает команды RAMDAC по генерации сигналов развертки для монитора и осуществляет обработку запросов центрального процессора. Еще в графическом адаптере присутствуют: контроллер внешней шины данных (PCI, AGP, PCI-Eхpress), контроллер внутренней шины данных и контроллер видеопамяти. Ширина внутренней шины и шины видеопамяти обычно больше, чем внешней (64, 128 или 256 разрядов против 16 или 32), во многие видеоконтроллеры встраивается еще и RAMDAC. Современные видеокарты (ATI, nVidia) обычно имеют не менее двух видеоконтроллеров, работающих независимо друг от друга и управляющих одновременно одним или несколькими дисплеями каждый.

Видеопамять выполняет функцию кадрового буфера, хранящего изображение, которое выводится на экран, генерируемое и постоянно изменяемое графическим процессором. В видеопамяти хранятся промежуточные невидимые на экране элементы изображения и прочие данные. Видеопамять характеризуется скоростью доступа и рабочей частотой. Встречается видеопамять – DDR, DDR2, GDDR3.
