Диаграммы классов. Под объектом в UML понимается некоторое абстрактное представление конкретного объекта предметной области. Каждый объект имеет состояние, поведение и индивидуальность. Например, объект "Проект" может иметь два состояния - "открыт" и "закрыт". Поведение объекта определяет, как объект взаимодействует с другими объектами. Индивидуальность означает, что каждый объект уникален и отличается от Других объектов. Под классом понимается описание объектов, обладающих общими свойствами (атрибутами), поведением, общими взаимоотношениями с другими объектами и общей семантикой. Класс является шаблоном для создания новых объектов. Для внесения нового класса в диаграмму классов нужно использовать кнопку !!! в палитре инструментов.

Если система содержит большое количество классов, они могут быть объединены в пакеты (package).

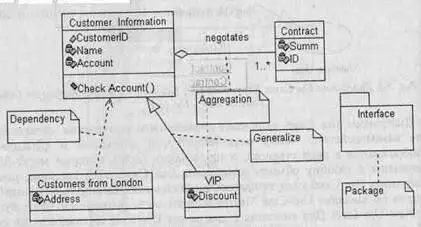

Каждый класс может иметь атрибуты (свойства). Так, на рис. 4.3 класс Customer Information (информация о клиенте) имеет атрибуты CustomerID (идентификатор клиента), Name (имя) и Account (счет). Кроме того, каждый класс может иметь методы (operations) - некоторые действия, которые описывают поведение объектов класса. На рис. 4.3 класс Customer Information имеет метод Check Account. Для внесения свойств класса следует правой кнопкой мыши щелкнуть по классу и выбрать во всплывающем меню пункт Specification.

Рис. 4.3. Диаграмма классов

Классы могут иметь взаимосвязи (relationship), называемые отношениями. В нотации UML имеется несколько типов отношений. Отношение использования (associations, кнопка !!! палитры инструментов) показывает, что объект одного класса связан с одним или несколькими объектами другого класса. Отношение включения (aggregation, кнопка !!! является частным случаем отношения использования. Оно показывает, что один объект является частью другого. При воздействии на один объект, связанный отношением включения, некоторые операции автоматически могут затронуть другой объект. Например, на рис. 4.3 класс Customer Information связан отношением включения с классом Contract. При удалении объекта класса Customer Information (информация о клиенте) должны удаляться все объекты класса Contract (относящиеся к данному клиенту контракты). Каждая связь может быть охарактеризована определенной фразой, называемой именем роли. Связь между классами Customer Information и Contract имеет имя negotiates. Каждая связь может иметь индикатор множественности, который показывает, сколько объектов одного класса соответствует объекту другого класса. На рис. 4.3 связь negotiates имеет индикатор 1..* (один или много).

Наследование (inheritance) описывает взаимосвязь между классами, когда один класс (называется подклассом, subclass) наследует структуру и/или поведение одного или нескольких классов. На рис. 4.3 подкласс VIP наследует свойства и поведение класса Customer Information. Связь классов в иерархии наследования называется отношением наследования (generalization, кнопка !!!).

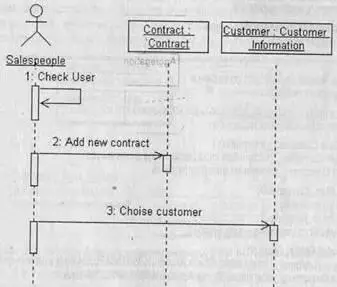

Временная диаграмма (Sequences) демонстрирует поведение объектов во времени. Она показывает объекты и последовательность сообщений, посылаемых объектами. Сообщения на диаграмме сценариев изображаются в виде стрелок (рис. 4.4).

Рис. 4.4. Временная диаграмма (Sequence)

Архитектура приложенияописывается в диаграммах компонентов (Component Diagram) и диаграммах развертывания (Deployment Diagram). На диаграммах компонентов изображается вхождение классов и объектов в программные компоненты системы (модули, библиотеки и т. д.). При помощи диаграмм развертывания документируется размещение программных модулей на узлах (физических и логических устройствах) системы.

Генерация кода осуществляется на основе диаграмм классов. Для генерации необходимо в Rational Rose выбрать пункт меню Tools/Java/Generate Java.

Ниже .приведен код на языке Java, соответствующий классу Customer Information (см. рис. 4.3):

//# //# Source file: Customer_lnfomiation.java

//# //# Subsystem: Component View

//# //# Module: Customer Information

/## begin module.cm preserve=no

/* %X% %Q% %Z% %W% */

//# end module.cm

//# begin module.cp preserve=no

//# end module.cp

//# begin module.additionallmports preserve=no

//# end module.additionallmports

//# begin module.imports preserve=yes

//# end module.imports

//======================================================

//# begin module.declarations preserve=no

//# end module.declarations

//# begin moduIe.additionalDeclarations preserve=yes

//# end module.additionalDeclarations

public class Customer_lnformation {

//# begin Customer_Information.initialDeclarations preserve=yes
