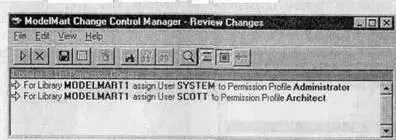

После закрытия диалога ModelMart Security Manager (кнопка ОК) появляется диалог ModelMart Change Control Manager (рис. 4.6), в котором показываются изменения, вносимые в БД ModelMart.

Рис. 3.6. Диалог ModelMart Change Control Manager

Щелчок по кнопке !!! приведет к внесению изменений в БД.

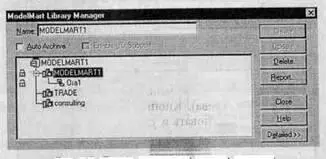

Если пользователь имеет соответствующие привилегии, он может создать библиотеку моделей ModelMart, нажав кнопку !!! Возникает диалог ModelMart Library Manager (рис. 3.7), в котором можно создать, удалить либо обновить библиотеку. В состав библиотеки могут входить как модели процессов или модели данных, так и отдельные предметные области моделей данных ERwin.

Рис. 3.7. Диалог ModelMart Library Manager

Принцип работы с библиотеками моделей является весьма полезным при работе с большим количеством моделей, поскольку можно формировать библиотеки готовых решений (как для моделей процессов, так и для моделей данных) и добавлять в новый проект модели-блоки из заранее сформированных библиотек.

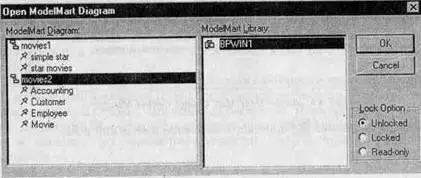

Для создания новой модели в ModelMart, добавления, открытия и сохранения модели служат кнопки !!!!!!!!!! Создать или сохранить модель можно только в составе какой-либо библиотеки. При открытии модели возникает диалог Open ModelMart Diagramm (рис. 3.8), в котором можно указать опции блокировки модели.

Рис. 3.8. Диалог Open ModelMart Diagramm

Открытие модели в режиме Read Only означает, что измененную модель нельзя будет сохранить в репозитории. В режиме Locked модель блокируется и другие пользователи не смогут изменить модель. В режиме Unlocked все пользователи могут открыть и изменить модель. При попытке сохранить модель, измененную и сохраненную другим пользователем во время сеанса работы, возникает диалог Intelligent Conflict Resolution, показывающий различия текущей и имеющейся в репозитории моделей. Открытую модель можно перевести в режим Locked, нажав кнопку !!!.

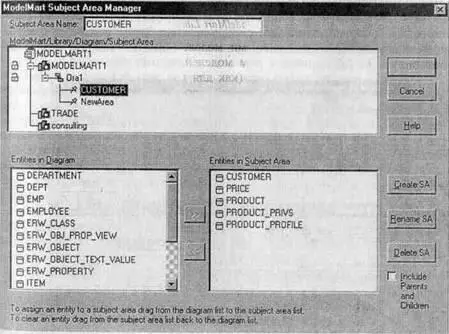

Подмножество модели данных (Subject Area) можно создать непосредственно из среды ModelMart. Диалог создания подмножества модели ModelMart Subject Area Manager вызывается кнопкой !!! (рис. 3.9).

В верхней части диалога расположен иерархический список библиотек моделей; в нижних окнах показываются сущности, входящие в выбранное подмножество модели (справа), и сущности модели, которые могут быть включены в подмножество (слева). Кнопки Create SA, Rename SA и Delete SA позволяют создать, переименовать и удалить подмножество модели.

Рис. 3.9. Диалог ModelMart Subject Area Manager

Кнопка !!! вызывает диалог ModelMart Merge Manager, который служит для слияния моделей. В зависимости от настройки слияние может быть проведено в одну из существующих либо во вновь создаваемую диаграмму.

Обновление загруженной диаграммы можно осуществить, щелкнув по кнопке !!!.

Список изменений, сделанных в процессе работы с моделью, показывается в диалоге Review Changes (вызывается кнопкой !!!).

Хранимые в репозитории модели можно сравнивать (кнопка !!!). В диалоге Version Manager следует выбрать сравниваемые версии и щелкнуть по кнопке Diff. В появившемся диалоге Version Differences отображается список отличий версий.

В репозитории ModelMart реализована функциональность синхронизации моделей процессов и моделей данных. (Связь моделей ERwin и BPwin путем экспорта и импорта через файлы ВРХ - ЕАХ была описана в гл. 3.) Для синхронизации моделей необходимо щелкнуть по кнопке !!!.

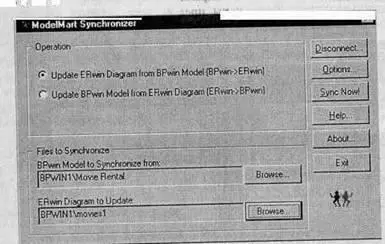

В диалоге ModelMart Synchronizer (рис. 4.10) следует указать хранящиеся в репозитории модели процессов и данных, указать направление синхронизации и запустить процесс синхронизации. Затем можно работать с синхронизированными моделями процессов и данных так же, как было описано в гл. 3.

Рис. 3.10. Диалог ModelMart Synchroniser
