Сергей Маклаков - BPwin и Erwin. CASE-средства для разработки информационных систем

Рис. 5.1. Диалог New Report

В диалоге New Report можно выбрать тип создаваемого отчета.

1. Quick Reports - создание простейших отчетов.

Columnar.Простой табличный отчет. RPTwin автоматически создает табличный отчет, включая в него все объекты файла данных. В дальнейшем табличный отчет можно редактировать, добавляя в него новые поля, формулы, группы и т. д.

Vertical.Простой вертикальный отчет, в котором данные располагаются вертикально, в одну колонку, одно поле под другим. RPTwin автоматически создает вертикальный отчет, включая в него все объекты файла данных.

Blank Report.Бланк. Создается пустой бланк отчета, в который не включаются данные. В дальнейшем в бланк отчета можно добавить в новые поля, формулы, группы и т. д.

2. Guided Reports - при выборе отчета Guided Reports возникает диалог Guided Report (рис. 5.2), в котором, начиная с простого отчета, можно шаг за шагом создать отчет с сортировкой, группировкой и сложным форматированием данных.

Group/Totals.Табличный отчет с автоматической группировкой и сортировкой данных. В отчет также включаются суммирующие значения.

Vertical.При создании отчета Vertical можно выбрать данные, которые должны быть включены в отчет, указать их порядок и сортировку.

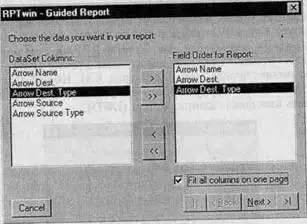

Рис. 5.2. Диалог Guided Report

После выбора типа отчета в диалоге New Report и задания необходимых опций отчет создается автоматически. Ниже будет описан интерфейс версии 3.02.

В окне RPTwin показывается окно DataSet Columns и шаблон отчета (рис. 5.3).

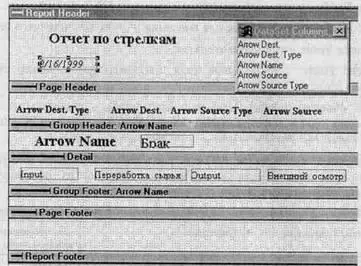

Рис. 5.3. Шаблон отчета

Шаблон отчета включает несколько секций:

Report Header -печатается единожцы в начале отчета. В примере на рис. 5.3 в этой секции расположены текстовое поле "Отчет по стрелкам" и дата отчета;

Page Header- печатается в верхней части каждой страницы. В примере на рис. 5.3 в этой секции расположены текстовые поля - заголовки колонок;

Group Header -печатается в начале каждой группы. В примере отчет сгруппирован по имени стрелки. Секция Group Header содержит текстовое поле Arrow Name и поле данных - имя стрелки (Arrow Name);

Detail -печатается для каждой строчки набора данных (файл .LWD). В примере содержит поля набора данных отчета по стрелкам;

Group Footer- печатается в конце каждой группы. Обычно в этой секции располагаются суммирующие по группе значения;

Page Footer -печатается в нижней части каждой страницы. Может, например, содержать номер страницы;

Report Footer -печатается единожды в начале отчета. Обычно в этой секции располагаются суммирующие по отчету значения.

В секциях отчета могут располагаться следующие элементы:

DataFields - поля, отображающие данные из.Ь\УО-файла;

Text Fields -используются для внесения в отчет поясняющего текста;

Formula Fields -вычисляемые поля;

Special Fields- специальные поля, например время, номер страницы, номер записи и т. д.;

OLE объекты(Object Link and Embedding) - специальные объекты (обычно графические, связываемые с OLE-серверами (PC Paintbrush, MS Excel, MS Word и т. д.).

В верхней части окна RPTwin располагается панель инструментов. Функциональность панели инструментов доступна из основного меню RPTwin и показана в таб.5.1.

Таблица 5.1. Описание элементов управления основной панели инструментов RPTwin

Элементы управления	Описание	Соответствующие пункты меню
	Создать новый отчет	File/New
	Открыть отчет	File/Open
	Сохранить отчет	File/Save
	Напечатать отчет	File/Print
	Просмотр отчета	File/Print Preview
	Привязка объектов отчета к сетке (Snap to Grid)	Layout/Snap to Grid
	Выбор стиля шрифта
	Выбор типа и размера шрифта
	Форматирование поля

RPTwin имеет также палитру инструментов (ToolBox). Назначение кнопок палитры инструментов приведено в табл. 5.2.

Таблица 5.2. Описание элементов управления палитры инструментов
