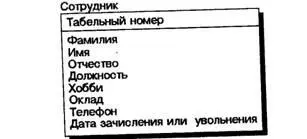

Рис. 2.47. Ненормализованная сущность "Сотрудник"

На рис. 2.47 в сущности Сотрудник значение атрибутов Фамилия, Имя и Отчество однозначно определяются значением атрибута Табельный номер, т. е. атрибуты Фамилия, Имя и Отчество зависят от атрибута Табельный номер. Функциональные зависимости определяются бизнес-правилами предметной области. Так, если оклад сотрудника определяется только должностью, то атрибут Оклад зависит от атрибута Должность; если оклад зависит еще, например, от стажа, то такой зависимости нет. В нижеследующих примерах будем считать для определенности, что такая зависимость есть.

Рассмотрим нормальные формы.

Первая нормальная форма (1NF).Сущность находится в первой нормальной форме тогда и только тогда, когда все атрибуты содержат атомарные значения. Среди атрибутов не должно встречаться повторяющихся групп, т. е. несколько значений для каждого экземпляра. На рис, 2 47 атрибуты Телефон и Хобби являются нарушением первой нормальной формы. Что будет, если у сотрудника несколько рабочих телефонов? Запись значения колонки через разделитель, например "124-56-78, 124-56-79, 124-56-90" или "Аквалангист, мотоциклист, шахматист", приводит к ряду проблем. Размера поля может не хватить для хранения данных (нельзя увеличивать список телефонов до бесконечности), по такой колонке невозможно построить индекс и т. д. и т. п. Сущность, приведенная на рис. 2.48, не является решением проблемы. Что будет, если у сотрудника появится четвертый телефон или третье хобби? Эту информацию будет негде хранить.

Рис. 2.48. Еще один пример ненормализованной сущности

Другой ошибкой нормализации является хранение в одном атрибуте разных по смыслу значений. На рис. 2.47 атрибут Дата зачисления или увольнения хранит информацию как о зачислении, так и об увольнении сотрудника. Если хранится только одно значение, то невозможно понять, какая именно дата внесена. Если внести атрибут-признак типа даты, тип можно будет определить, но останется возможность хранения только одной даты для каждого сотрудника.

Для приведения сущности к первой нормальной форме следует:

разделить сложные атрибуты на атомарные,

создать новую сущность,

перенести в нее все "повторяющиеся" атрибуты,

выбрать возможный ключ для нового РК (или создать новый РК).

установить идентифицирующую связь от прежней сущности к новой, РК прежней сущности станет внешним ключом (FK) для новой сущности.

На рис. 2.49 показана сущность Сотрудник, приведенная к первой нормальной форме.

Рис. 2.49. Сущность "Сотрудник", приведенная к первой нормальной форме

Вторая нормальная форма(2NF). Сущность находится во второй нормальной форме, если она находится в первой нормальной форме и каждый неключевой атрибут полностью зависит от первичного ключа (не должно быть зависимости от части ключа). Вторая нормальная форма имеет смысл только для сущностей, имеющих сложный первичный ключ.

Рис. 2.50. Сущность "Проект"

Предположим, сущность Проект содержит информацию о проекте, которым руководит сотрудник, причем информация содержится как непосредственно о проекте, так и о руководителе проекта (рис. 2.50). Атрибуты Фамилия, Имя, Отчество и Должность зависят только от атрибута Табельный номер руководителя, но вовсе не от Наименования проекта. Другими словами, имеется зависимость только от части ключа.

Для приведения сущности ко второй нормальной форме следует:

выделить атрибуты, которые зависят только от части первичного ключа, создать новую сущность;

поместить атрибуты, зависящие от части ключа, в их собственную (новую) сущность;

установить идентифицирующую связь от прежней сущности к новой (рис. 2.51).
