При выборе первичного ключа предпочтение должно отдаваться более простым ключам, т. е. ключам, содержащим меньшее количество атрибутов. В примере ключи № 1 и 2 предпочтительней ключа № 3.

Атрибуты ключа не должны содержать нулевых значений. Если допускается, что сотрудник может не иметь паспорта или вместо паспорта иметь какое-либо другое удостоверение личности, то ключ № 2 не подойдет на роль первичного ключа. Если для обеспечения уникальности необходимо дополнить потенциальный ключ дополнительными атрибутами, то они не должны содержать нулевых значений. Дополняя ключ № 3 атрибутом Дата рождения, нужно убедиться в том, что даты рождения известны для всех сотрудников.

Значение атрибутов ключа не должно меняться в течение всего времени существования экземпляра сущности. Сотрудница организации может выйти замуж и сменить как фамилию, так и паспорт. Поэтому ключи № 2 и 3 не подходят на роль первичного ключа.

Каждая сущность должна иметь по крайней мере один потенциальный ключ. Многие сущности имеют только один потенциальный ключ. Такой ключ становится первичным. Некоторые сущности могут иметь более одного возможного ключа. Тогда один из них становится первичным, а остальные - альтернативными ключами. Альтернативный ключ (Alternate Key) -это потенциальный ключ, не ставший первичным. ERwin позволяет выделить атрибуты альтернативных ключей, и по умолчанию в дальнейшем при генерации схемы БД по этим атрибутам будет генерироваться уникальный индекс.

При работе ИС часто бывает необходимо обеспечить доступ к нескольким экземплярам сущности, объединенным каким-либо одним признаком. Для повышения производительности в этом случае используются неуникальные индексы. ERwin позволяет на уровне логической модели назначить атрибуты, которые будут участвовать в неуникальных индексах. Атрибуты, участвующие в неуникальных индексах, называются Inversion Entries (инверсионные входы).Inversion Entry - это атрибут или группа атрибутов, которые не определяют экземпляр сущности уникальным образом, но часто используются для обращения к экземплярам сущности. ERwin генерирует неуникальный индекс для каждого Inversion Entry.

Создать альтернативные ключи и инверсионные входы можно в закладке Key Group диалога Attribute Editor (рис. 2.42). Если щелкнуть по кнопке !!!, расположенной в правой верхней части закладки, вызывается диалог Key Group Editor (рис. 2.43). В верхней части диалога находится список ключей, в нижней - список атрибутов, доступных для включения в состав ключа (слева), и список ключевых атрибутов. Каждый вновь созданный ключ должен иметь хотя бы один атрибут. Для включения атрибута в состав ключа следует выделить его в левом списке и щелкнуть по кнопке !!!

Рис. 2.42. Закладка Key Group диалога Attribute Editor

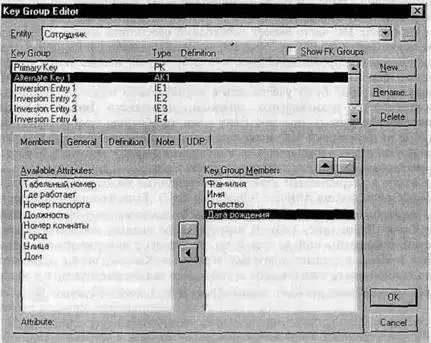

Рис. 2.43. Диалог Key Group Editor

Для создания нового ключа следует щелкнуть по кнопке New. Появляется диалог New Key Group (рис. 2.44). Имя нового ключа присваивается автоматически ("Alternate Key N" для альтернативного ключа и "Inversion Entry N" для инверсионного входа, где N - порядковый номер ключа).

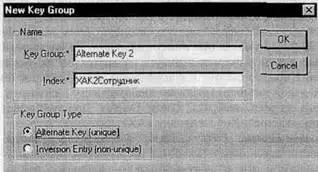

Рис. 2.44. Диалог New Key Group

Каждому ключу соответствует индекс, имя которого также присваивается автоматически ("XAKNENTITY" для альтернативного ключа и " XIENENTITY" для инверсионного входа, где N - порядковый номер ключа, ENTITY - имя сущности). Имена ключа и индекса при желании можно изменить вручную.

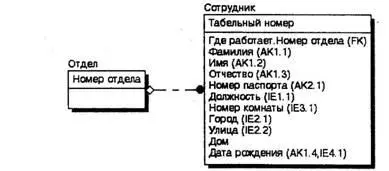

Рис. 2.45. Сущность "Сотрудник" с отображением ключей

На диаграмме атрибуты альтернативных ключей обозначаются как (AKn.m), где n - порядковый номер ключа, m - порядковый номер атрибута в ключе. Когда альтернативный ключ содержит несколько атрибутов, (AKn.m) ставится после каждого. На рис. 2.45 атрибуты Фамилия, Имя, Отчество и Дата рождения входят в альтернативный ключ № 1 (АК1), Номер паспорта составляет альтернативный ключ № 2 (АК2). Инверсионные входы обозначаются как (IEn.m), где n - порядковый номер входа, m -порядковый номер атрибута. Инверсионный вход IE1 (атрибут Должность) позволяет выбрать всех сотрудников, занимающих одинаковую должность, IE2 (атрибуты Город и Улица) - всех сотрудников, живущих на одной улице, IE3 (атрибут Номер комнаты)- всех сотрудников, работающих в одной комнате, a IE4 (атрибут Дата рождения)- всех сотрудников, родившихся в один день. Если один атрибут входит в состав нескольких ключей, ключи перечисляются в скобках через запятую (атрибут Дата рождения входит в состав АК1 и IE4). По умолчанию номера альтернативных ключей и инверсионных входов рядом с именем атрибута на диаграмме не показываются. Для отображения номера следует в контекстном меню, которое появляется, если щелкнуть левой кнопкой мыши по любому месту диаграммы, не занятому объектами модели, выбрать пункт Display Options/Entities и затем включить опцию Alternate Key Designator (AK).
