Сергей Маклаков - BPwin и Erwin. CASE-средства для разработки информационных систем

Рис. 2.34. Пример характеристической сущности "Хобби "

Ассоциативная -сущность, связанная с несколькими родительскими сущностями. Такая сущность содержит информацию о связях сущностей. Примером ассоциативной сущности является Visit на рис. 2.33.

Именующая -частный случай ассоциативной сущности, не имеющей собственных атрибутов (только атрибуты родительских сущностей, мигрировавших в качестве внешнего ключа). Примером именующей сущности является Doctor_Patient на рис. 2.32.

Категориальная -дочерняя сущность в иерархии наследования.

Иерархия наследования(или иерархия категорий) представляет собой особый тип объединения сущностей, которые разделяют общие характеристики. Например, в организации работают служащие, занятые полный рабочий день (постоянные служащие) и совместители. Из их общих свойств можно сформировать обобщенную сущность (родовой предок) Сотрудник (рис. 2.35), чтобы представить информацию, общую для всех типов служащих. Специфическая для каждого типа информация может быть* расположена в категориальных сущностях (потомках) Постоянный сотрудник и Совместитель.

Обычно иерархию наследования создают, когда несколько сущностей имеют общие по смыслу атрибуты, либо когда сущности имеют общие по смыслу связи (например, если бы Постоянный сотрудник и Совместитель имели бы сходную по смыслу связь "работает в" с сущностью Организация), либо когда это диктуется бизнес-правилами.

Для каждой категории можно указать дискриминатор - атрибут родового предка, который показывает, как отличить одну категориальную сущность от другой (атрибут Тип на рис. 2 35).

Рис. 2.35. Иерархия наследования. Неполная категория

Иерархии категорий делятся на два типа - полные и неполные. В полной категории одному экземпляру родового предка (сущность Служащий, рис. 2.36) обязательно соответствует экземпляр в каком-либо потомке, т. е. в примере служащий обязательно является либо совместителем, либо консультантом, либо постоянным сотрудником.

Если категория еще не выстроена полностью и в родовом предке могут существовать экземпляры, которые не имеют соответствующих экземпляров в потомках, то такая категория будет неполной. На рис. 2.35 показана неполная категория - сотрудник может быть не только постоянным или совместителем, но и консультантом, однако сущность Консультант еще не внесена в иерархию наследования.

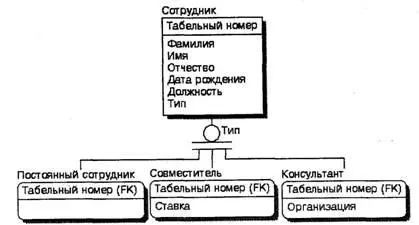

Рис. 2.36. Иерархия наследования. Полная категория

Полная категория помечается символом , неполная - . Возможна комбинация полной и неполной категорий. На рис. 2.37 помимо постоянных сотрудников и совместителей могут быть и консультанты, что не отражено в иерархии (неполная категория), но каждый постоянный сотрудник либо мужчина, либо женщина (полная категория).

Рис. 2.37. Иерархия наследования. Комбинация полной и неполной категорий

Для создания категориальной связи следует:

установить курсор на кнопке в палитре инструментов и нажать левую кнопку мыши;

щелкнуть сначала по родовому предку, а затем по потомку;

для установления второй связи в иерархии категории следует сначала щелкнуть по символу категории, затем по второму потомку.

Для редактирования категорий нужно щелкнуть правой кнопкой мыши по символу категории и выбрать в контекстном меню пункт Subtype Relationship Editor. В диалоге Subtype Relationship (рис. 2.38) можно указать атрибут - дискриминатор категории (список Discriminator Attribute Choice) и тип категории - полная/неполная (радиокнопки Complete/Incomplete).

Рис. 2.38. Диалог Subtype Relationship

Рассмотрим возможные стадии построения иерархии наследования. Определение сущностей с общими (по определению) атрибутами.Предположим, в процессе проектирования созданы сущности Постоянный сотрудник и Совместитель (рис. 2.39). Можно заметить, что часть атрибутов у этих сущностей (Фамилия, Имя, Отчество, Дата рождения, Должность) имеет одинаковый смысл.
