Сергей Маклаков - BPwin и Erwin. CASE-средства для разработки информационных систем

Для создания домена в логической модели служит диалог Domain Dictionary Editor, (рис. 2.55). Его можно вызвать из меню Edit/Domain Dictionary по кнопке, расположенной в верхней левой части закладки General диалога Attribute Editor (см. рис. 2.14). Для создания нового домена в диалоге Domain Dictionary Editor следует:

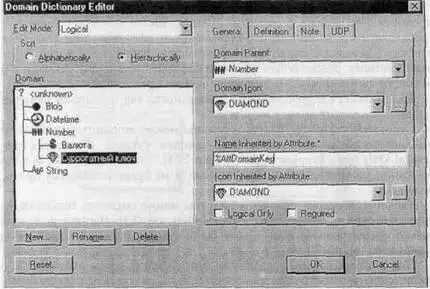

Рис. 2.55. Диалог Domain Dictionary Editor

щелкнуть по кнопке New. Появляется диалог New Domain (рис. 2.56);

выбрать родительский домен из списка Domain Parent. Новый домен можно создать на основе уже созданного пользователем домена либо на основе изначально существующего. По умолчанию ERwin имеет четыре предопределенных домена (String, Number, Blob, Datetime). Новый домен наследует все свойства родительского домена. Эти свойства в дальнейшем можно переопределить;

набрать имя домена в поле Logical Name. Можно также указать имя домена на физическом уровне в поле Physical Name. Если физическое имя не указано, по умолчанию оно принимает значение логического имени;

щелкнуть по кнопке ОК.

В диалоге Domain Dictionary Editor можно связать домен и иконкой, с которой он будет отображаться в списке доменов (Domain Icon), и иконкой, с которой атрибут, определенный на домене, будет отображаться в модели (Icon Inherited by Attribite).

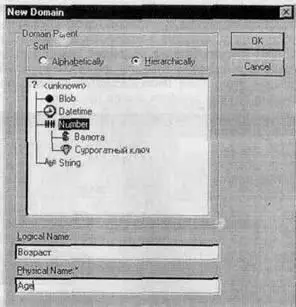

Рис. 2.56. Диалог New Domain

Каждый домен может быть описан в закладке Definition, снабжен комментарием в закладке Note или свойством, определенным пользователем в закладке UDP.

Рис. 2.57. Создание нового атрибута с помощью диалога Independent Attribute Browser

ERwin имеет специальный инструмент, который значительно облегчает создание новых атрибутов в модели, используя описание доменов, -Independent Attribute Browser. Этот диалог вызывается (и скрывается) по горячему ключу CTRL+B. С его помощью можно выбрать в списке домен и по методу drag&drop перенести его в какую-либо сущность. В ней будет создан новый атрибут с именем, которое следует задать в окне Name Inherited by Attribite диалога Domain Dictionary Editor. Если значение поля не задано, по умолчанию принимается имя домена. На рис. 2.57 для домена "Возраст" значение этого поля было "Атрибут Возраст". В дальнейшем в случае необходимости имя атрибута .можно изменить.

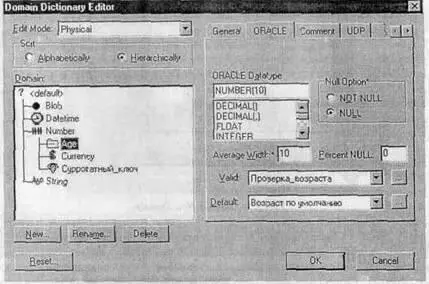

Рис. 2.58. Диалог Domain Dictionary Editor на физическом уровне

На физическом уровне диалог Domain Dictionary Editor позволяет редактировать физические свойства домена. На рис. 2.58 показана закладка ORACLE. Имя этой закладки зависит от выбранного сервера БД. На ней можно задать конкретный тип данных, соответствующих домену, правила присвоения NULL-значений, правила валидации (правила проверки допустимых значений) и задания значения по умолчанию. Правила валидации и значения по умолчанию должны быть предварительно описаны и именованы так, как это описано в 2.3.4 (на рис. 2.58 для домена "Возраст" заданы соответственно правило валидации "Проверка_возраста" и значение по умолчанию "Возраст по умолчанию"). Для вызова диалогов редактирования правил валидации и значений по умолчанию служат кнопки “…” справа от соответствующего списка выбора (Valid и Default).

Рассмотрим функции других закладок диалога Domain Dictionary Editor:

General(рис. 2.59). Задание родительского домена (Domain Parent) и имени, присваиваемого колонке при ее создании с помощью Independent Column Browser. С помощью опции Physical Only домен можно определить только на уровне физической модели.

Comment.Внесение комментария к атрибуту.

UDP.Свойства, определяемые пользователем.

Visual Basic - PowerBuilder.Задание специальных свойств домена для кодогенерации клиентского приложения.

Рис. 2.59. Закладка General диалога Domain Dictionary Editor

Домены могут быть использованы при генерации схемы БД для создания типов, определяемых пользователем для тех СУБД, которые поддерживают такие конструкции (DB2, Rdb, Inteibase, SQL Anywhere, SQL Server и SYBASE). Типы, определяемые пользователем, представляют собой синонимы существующих в БД типов, создаваемых для удобства работы с данными.

При выборе соответствующего сервера на закладке General появляется флажок:

Distinct Types -для DB2/CS и DB2/UDB;
