Девиация определяется как отклонение компаса от географического севера под воздействием магнитного поля самого судна; она также бывает восточной и западной.

Девиация изменяется в зависимости от направления движения лодки, поэтому ее следует учитывать всякий раз при смене курса. Для определения девиации яхту нужно вывести на открытое место, потом пройти по кругу через все точки компаса. Показания компаса, снятые на каждом направлении, сравнивают с истинными пеленгами, указанными на морской карте, разница между ними записывается в таблицу, которая называется картой девиации (пример такой карты см. на рис. слева). Данные этой карты указывают девиацию любого курса, по которому может следовать судно, они учитываются при снятии всех показаний компаса.

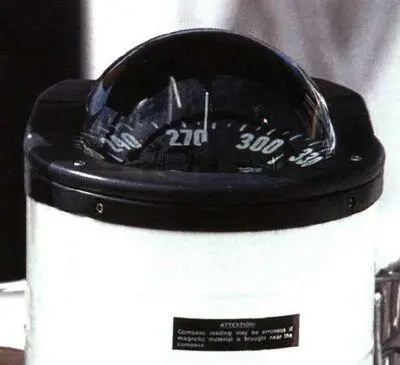

Для уменьшения колебаний картушки и облегчения управления судном большинство главных компасов закрывают выпуклым стеклом, наполненным жидкостью, которая смягчает любые колебания. Это также сохраняет уровень картушки неизменным при крене яхты

Иногда настройщик-профессионал может уменьшить девиацию или свести ее на нет, для этого вокруг компаса в кокпите помещаются корректирующие магниты. Главный компас на судне регулярно проверяют, чтобы убедиться в том, что девиация остается постоянной. Обычно яхтой управляют на основе его показаний. Этот компас помещают в кокпите возле рулевого колеса или румпеля.

Это небольшой компас, используемый для взятия пеленгов береговых объектов при определении местонахождения лодки. Существует много разновидностей таких приборов, но у всех есть одна общая черта – портативность, что позволяет определять пеленги из любого места на борту, откуда хорошо виден береговой объект. В показаниях компаса для пеленгов девиация не учитывается, поэтому результаты нужно сравнивать с показаниями главного компаса в точке, где определяется пеленг, ведь значения девиации могут различаться в разных местах на борту. Обычно компас держат на уровне глаз, одновременно используя визир для выстраивания береговых объектов по одной линии перед снятием показаний.

Поскольку каждое показание компаса содержит ошибку (магнитное склонение и девиацию), перед использованием для навигации его следует корректировать. Две ошибки объединяются и после сложения или вычитания образуют погрешность компаса:

Склонение восточное 5° + девиация восточная 2° = погрешность компаса восточная 7°

Склонение восточное 5° – девиация западная 2° = погрешность компаса восточная 3°

Это означает, что, когда навигационным понятиям соответствуют названия разных сторон света (север и юг, запад и восток), значения с одинаковыми названиями нужно складывать, а с разными – вычитать.

Если погрешность восточная, показание компаса будет меньше истинного. Если погрешность западная, показание компаса будет больше истинного.

Каждое показание компаса содержит погрешность, поэтому его нужно обязательно корректировать для работы с картой, где используются только истинные значения.

Курс судна, прокладываемый на карте, является истинным (не содержит погрешностей), поэтому перед использованием для управления судном от него нужно переходить к компасному.

Аналогично, пеленг берегового объекта, взятый с помощью ручного компаса, передт нанесением отметки на карту нужно перевести в истинный. В процессе перехода можно запутаться, поэтому выполнять его нужно аккуратно.

Два приведенных ниже примера облегчат понимание.

1. На карте проложен курс из пункта А в пункт Б, его значение (истинное) равно 266° по картушке компаса. Погрешность компаса восточная и составляет 5°. (Так как погрешность восточная, то показание компаса будет меньше истинного.) Рулевое колесо нужно повернуть по курсу 26 Г (показание компаса), чтобы следовать курсом 266° (истинным) по карте.

2. Пеленг берегового объекта, взятый с помощью ручного компаса, равен 266°. Погрешность компаса восточная 5°. Погрешность восточная, значит, истинный пеленг для прокладывания на карте должен быть меньше, чем компасный. Пеленг, прокладываемый на карте, будет равен 261°.

Большинство владельцев яхт и сейчас пользуются традиционными магнитными компасами, а на больших океанских судах предпочитают электронные компасы.
