Джефф Тогхилл - Яхтинг - Полное руководство

На небольших глубинах по-прежнему используется традиционный способ измерения глубины с помощью лотлиня – троса с грузилом. К тросу привязывают свинцовый груз (поэтому он также называется свинцовым тросом) и бросают его на дно, глубину воды определяют по отметкам на тросе, когда яхта проходит над ним.

Измерение скорости судна с точки зрения навигации не имеет большого значения, в отличие от точного измерения расстояния, что очень важно. Для записи расстояния, пройденного судном по воде, используется прибор, называемый лагом.

Наиболее распространенный тип лага приводится в действие маленьким пропеллером или датчиком (сенсорного типа), он крепится под корпусом для измерения скорости и расстояния. Лаг приводится в действие потоком воды вдоль корпуса, он записывает скорость и пройденное судном расстояние на мониторе в кокпите.

(Не следует путать лаг с вахтенным журналом, в котором отмечаются положение яхты, курс и другие подробности движения.)

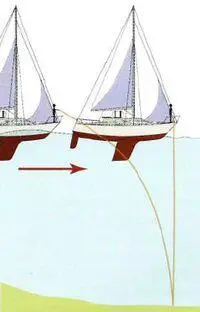

Свинцовый трос используется для определения глубины на мелководье

Морской компас работает по тому же принципу, что и обычный туристический, где стрелка всегда становится по линии север-юг.

Главное различие между этими двумя компасами состоит в том, что в морском компасе есть несколько стрелок, прикрепленных к картушке снизу так, чтобы, когда стрелки отклоняются, картушка отклонялась вместе с ними, при этом отметка «север» совпадает с северным магнитным полюсом. Это делается для удобства снятия показаний, так как в море картушка вращается медленнее, чем стрелка. Для того чтобы еще в большей степени замедлить вращение, корпус компаса заполняется жидкостью, обычно незамерзающей смесью спиртов.

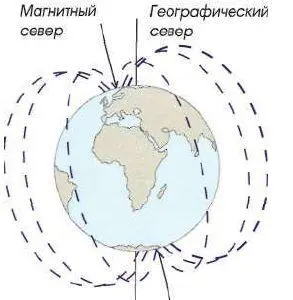

Земной шар окружен магнитным полем. Поскольку магнитный север и географический север не совпадают, магнитный компас указывает не на географический север. Разница между географическим и магнитным севером называется склонением

Внутреннее устройство морского компаса с картушкой

Магнитное поле Земли лучше всего иллюстрируется старым школьным опытом, в котором магнит помещается под листом с металлическими опилками. Опилки выстраиваются по магнитным линиям, выходящим из полюсов магнита.

Если стрелку поместить в магнитное поле Земли, она точно так же займет положение вдоль магнитных линий, выходящих из полюсов. Так, в любой точке земного шара незакрепленная стрелка займет положение вдоль линии север-юг. Судно может повернуть в любую сторону, но картушка всегда будет указывать одно и то же направление.

На корпусе компаса есть метка, указывающая диаметральную (продольную) линию судна; направление на картушке компаса, совпадающее с этой меткой, указывает направление по компасу, в котором движется лодка. Чтобы управлять по компасу, нужно поворачивать яхту до тех пор, пока нужное направление на картушке компаса не совпадет с диаметральной линией.

Географические северный и южный полюса не совпадают с магнитными полюсами, поэтому, поскольку на картах все объекты соотносятся с географическими полюсами, во всех показаниях магнитных компасов имеется ошибка. Ее называют склонением. Эта величина изменяется при движении по земному шару. Склонение является табличной величиной, его значение для конкретного района указывается в центре изображения компаса на карте этого места. Склонение определяется как разница между показанием компаса и географическим севером, вызванная земным магнетизмом; оно бывает восточным и западным.

Существует еще один фактор, влияющий на показания компаса на борту судна и вызывающий ошибки. Речь идет о влиянии магнитных свойств оборудования самой лодки на стрелки компаса, например стальных частей мотора и некоторых электрических приборов. На яхтах из дерева и стеклопластика эта ошибка бывает относительно небольшой, но на металлическом судне она может быть значительной.

Пример карты девиации небольшой лодки
